| Номер в госреестре | 98803-26 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | EATECH |
| Изготовитель | Wuhan Tongsheng Technology Co., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 22.06.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные ЕАТЕСН (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: К120, K120V, НС210, НС230, HCL230, HCL100, HCL110, HCL200, HR410, HR610, F2, F3, F3+, F4, F6. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам.
Тепловизоры моделей К120, K120V, НС210, НС230, HCL230, HCL100, HCL110, HCL200 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, светодиодная лампа и объектив видеокамеры. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположен интерфейс USB.
Тепловизоры моделей HCL230, HCL100, HCL110, HCL200 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, светодиодная лампа и объектив видеокамеры. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположен интерфейс USB.
Тепловизоры моделей HR410, HR610 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположен интерфейс USB.
Тепловизоры моделей F2, F3, F3+, F4, F6 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, камера видимого света, лазерный целеуказатель, фонарь и кнопки управления. На нижней части корпуса распложены монтажные отверстия и батарейный отсек. На верхней части корпуса расположены слоты карты памяти и сим-карты, а также интерфейс USB (Тип С).
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, при помощи беспроводной связи по Wi-Fi или Bluetooth-подключения.
Корпус тепловизоров могут изготавливаться в различных цветовых решениях.
Фотографии общего вида тепловизоров приведены на рисунках 1-5.
Место нанесения заводского номера

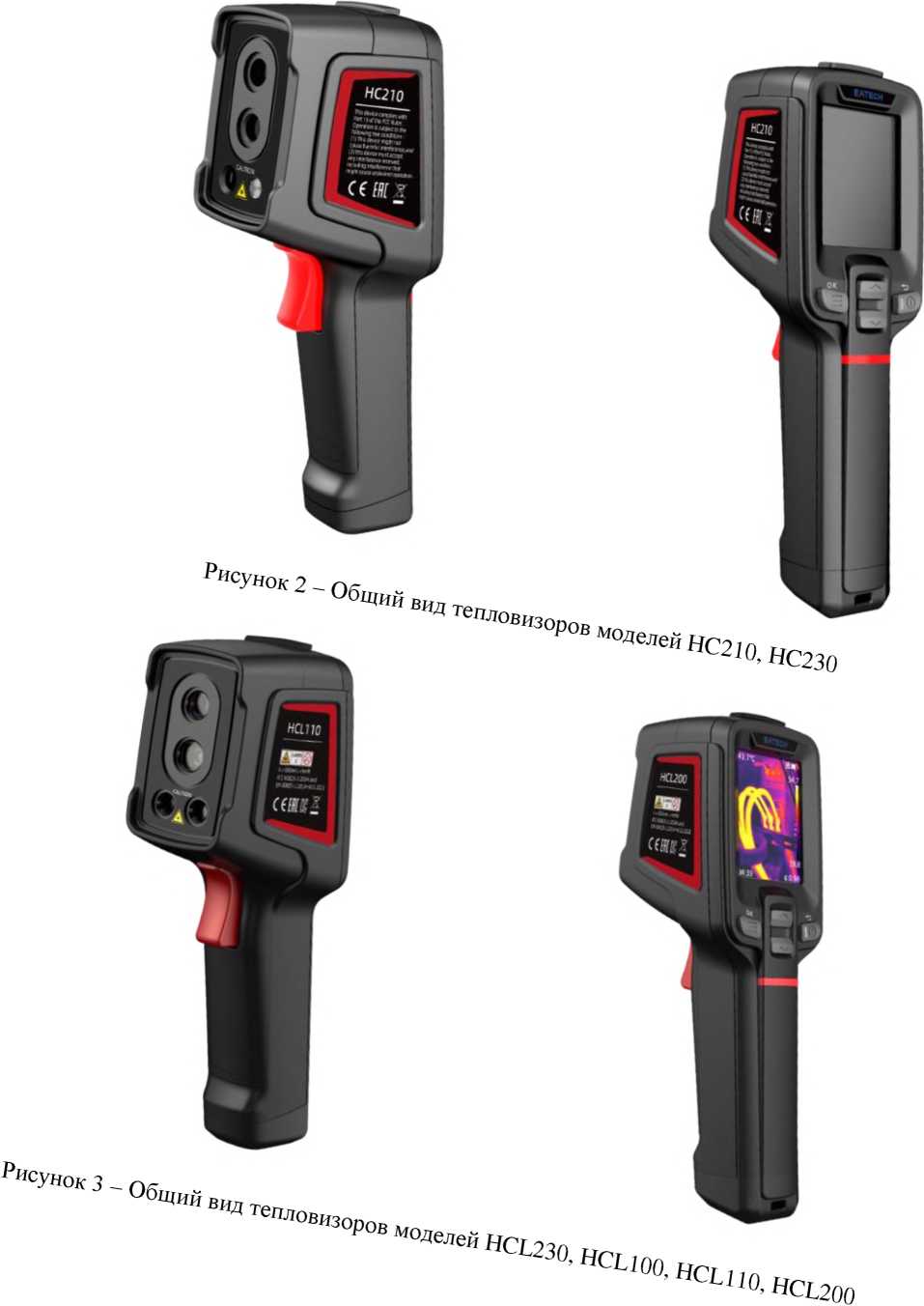

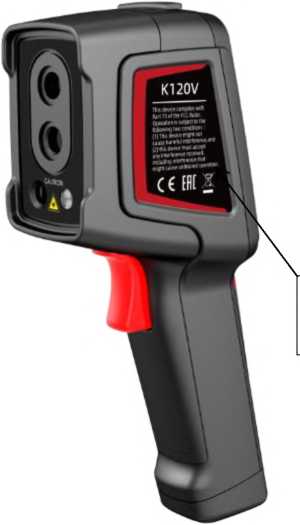

Рисунок 1 - Общий вид тепловизоров моделей К120, K120V
Лист j\b з листов 11
Рисунок 4 - Общий вид тепловизоров моделей HR410, HR610

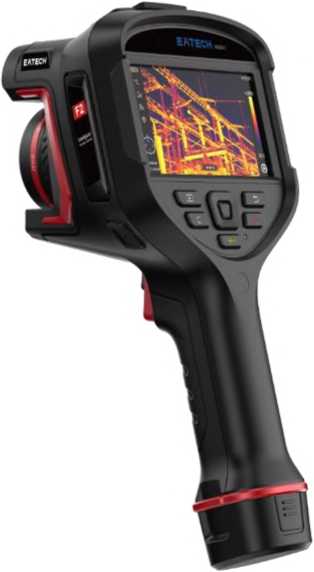

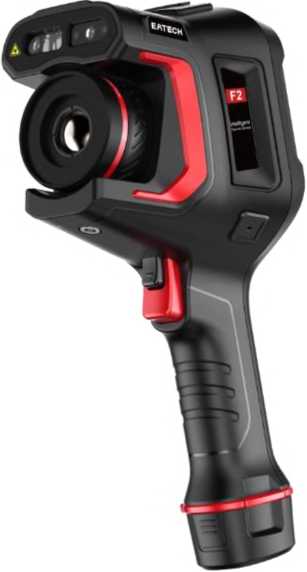

Рисунок 5 - Общий вид тепловизоров моделей F2, F3, F3+, F4, F6
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-6.
Таблица 1 - Идентификационные данные ПО тепловизоров моделей модели К120
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.2.6.1 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 2 - Идентификационные данные ПО тепловизоров моделей модели K120V
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 2020101100 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 3 - Идентификационные данные ПО тепловизоров моделей НС210, НС230
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | VI.2.5.20240112 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 4 - Идентификационные данные ПО тепловизоров моделей HCL230, HCL100, HCL110, HCL200 - для уточнения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0.28 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 5 - Идентификационные данные ПО тепловизоров моделей F2, F3, F3+, F4, F6
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | VI.0.18 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 6 - Идентификационные данные ПО тепловизоров моделей HR410, HR610.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0.26 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение Thermo Tools устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, запись видео, структурированное хранение отснятых материалов, получение тревожных оповещений и другие функции на компьютере.
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблицах 7-12. Показатели надежности приведены в таблице 13.
Таблица 7 - Метрологические и технические характеристики тепловизоров моделей К120, K120V
| Наименование характеристики | Значение (в зависимости от модели) | |
| К120 | K120V | |
| Диапазоны измерений температуры*-*), °C | от -20 до +150 от +100 до +400 | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °C до +100 °C включ., °C | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры (в остальном в диапазоне), % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °C), °C, не более | 0,06 | |
| Спектральный диапазон, мкм | от 7,0 до 14.5 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 38,0°х50,0° | |
| Пространственное разрешение, мрад | 7,46 | |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Количество пикселей матрицы детектора, пиксел и х пиксел и | 90x120 | |
| Масса, кг, не более | 0,35 | |
| Запись изображений или частота обновлений, Гц | 9 или 25 | |
| Габаритные размеры, мм (длина х ширина х высота), не более | 194x62x76 | |
| Напряжение питания | 12 | |
| Время работы от батареи, ч, не менее | 8 | 5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -25 до +40 от 10 до 95 (без конденсации) | |
| Примечание: - переключается вручную или автоматически | ||
Таблица 8 - Метрологические и технические характеристики тепловизоров моделей НС210, НС230
| Наименование характеристики | Значение (в зависимости от модели) | |
| НС210 | НС230 | |
| Диапазоны измерений температуры*-*), °C | от -20 до +150 от +100 до +550 | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °C до +100 °C включ., °C | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры (в остальном диапазоне), % | ±2,0 | |
| Наименование характеристики | Значение (в зависимости от модели) | |
| НС210 | НС230 | |
| Порог температурной чувствительности (при температуре объекта +30 °C), °C, не более | 0,045 | |
| Спектральный диапазон, мкм | от 7,0 до 14,5 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 48,0°х56,0° | 19,0°х25,0° |
| Пространственное разрешение, мрад | 3,75 | 1,71 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Количество пикселей матрицы детектора, пиксел и х пиксел и | 192x256 | |
| Масса, кг, не более | 0,375 | |
| Запись изображений или частота обновлений, Гц | 9 или 25 | |
| Габаритные размеры, мм (длина х ширина х высота), не более | 194x62x76 | |
| Напряжение питания | 12 | |
| Время работы от батареи, ч, не менее | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -25 до +50 от 10 до 95 (без конденсации) | |
| Примечание: - переключается вручную или автоматически | ||
Таблица 9 - Метрологические и технические характеристики тепловизоров моделей HCL100, HCL110, HCL200, HCL230
| Наименование характеристики | Значение (в зависимости от модели) | |||
| HCL100 | HCL110 | HCL200 | HCL230 | |
| Диапазоны измерений температуры*^, °C | от -20 до +150 от 0 до +550 | |||
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °C до +100 °C включ., °C | ±2,0 | |||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °C, % | ±2,0 | |||
| Порог температурной чувствительности (при температуре объекта +30 °C), °C, не более | 0,06 | 0,045 | ||
| Спектральный диапазон, мкм | от 7,0 до 14,5 | |||
| Углы поля зрения, градус по горизонтали х градус по вертикали | 38,0°х50,0° | 48,0°х56,0° | 19,0°х25,0° | |
| Пространственное разрешение, мрад | 7,46 | 3,75 | 1,71 | |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |||
| Количество пикселей матрицы детектора, пиксел и х пиксел и | 90x120 | 192x256 | ||
| Количество пикселей матрицы детектора с технологией Super resolution, пиксел и х пиксел и | 180x240 | 384x512 | ||
| Наименование характеристики | Значение (в зависимости от модели) | |||
| HCL100 | HCL110 | HCL200 | HCL230 | |
| Масса, кг, не более | 0,355 | 0,375 | ||
| Запись изображений или частота обновлений, Гц | 9 или 25 | |||
| Габаритные размеры, мм (длина х ширина х высота), не более | 194x62x76 | |||
| Напряжение питания | 12 | |||
| Время работы от батареи, ч, не менее | 4 | |||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -15 до +50 от 10 до 95 (без конденсации) | |||
| Примечание: 1- переключается вручную или автоматически | ||||
Таблица 10 - Метрологические и технические характеристики тепловизоров моделей HR410, HR610
| Наименование характеристики | Значение (в зависимости от модели) | |
| HR410 | HR610 | |
| Диапазоны измерений температуры^, °C | от -20 до +150 от 0 до +650 | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °C до +100 °C включ., °C | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры (в остальном диапазоне), % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °C), °C, не более | 0,045 | |
| Спектральный диапазон, мкм | от 7,0 до 14,5 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 50,0°х37,0° | |
| Пространственное разрешение, мрад | 2,27 | 1,36 |
| Коэффициент излучательной способности (фиксированный) | 0,95 | |
| Количество пикселей матрицы детектора, пиксел и х пиксел и | 384x288 | 640x480 |
| Масса, кг, не более | 1,- | |
| Запись изображений или частота обновлений, Гц | 9 или 60 | |
| Габаритные размеры, мм (длина х ширина х высота), не более | 296x122x153 | |
| Напряжение питания | 12 | |
| Время работы от батареи, ч, не менее | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -25 до +50 (до 30 минут при температуре +80 °C, до 10 минут при температуре +120 °C, до 5 минут при температуре +260 °C) от 10 до 95 (без конденсации) | |
| Примечание: ' ’ - переключается вручную или автоматически | ||
Таблица 11 - Метрологические и технические характеристики тепловизоров моделей F2, F3, F3+, F4, F6
| Наименование характеристики | Значение (в зависимости от модели' | ||||
| F2 | F3 | F3+ | F4 | F6 | |
| Диапазоны измерений температуры^^ °C | от -40 до +150 от 0 до +650 | от -40 до ±150 от 0 до ±650 от ±500 до ±2000 (опционально, при использовании высокотемпературного фильтра) | |||
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °C до+100 °C включ., °C | ±2,0 | ||||
| Пределы допускаемой относительной погрешности измерений температуры (в остальном диапазоне), % | ±2,0 | ||||
| Порог температурной чувствительности (при температуре объекта +30 °C), °C, не более | 0,030 | 0,020 | |||
| Спектральный диапазон, мкм | от 7,0 до 14,5 | ||||
| Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив - макрообъектив | 25,0°х19,0° 44,0°х34,0° 15,0°х11,0° 7,0°х5,0° | 25,0°х19,0° 44,0°х34,0° 15,0°х11,0° 7,0°х5,0° 24,0°х18,0° | |||
| Пространственное разрешение (в зависимости от типа объектива), мрад: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив - макрообъектив | 1,7 2,99 1,02 0,48 | 1,36 2,39 0,82 0,38 | 1,13 1,99 0,68 0,32 | 0,91 1,6 0,55 0,25 0,87 | 0,68 1,2 0,41 0,19 0,65 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | ||||
| Количество пикселей матрицы детектора, пиксели*пиксели | 256x192 | 320x240 | 384x288 | 480x360 | 640x480 |
| Масса, кг, не более | 1,24 | ||||
| Запись изображений или частота обновлений, Гц | 50 или 9 | ||||
| Габаритные размеры, мм (длина х ширина х высота), не более | 292*125*125 | ||||
| Напряжение питания | 12 | ||||
| Наименование характеристики | Значение (в зависимости от модели | ||||
| F2 | F3 | F3+ | F4 | F6 | |
| Время работы от батареи, ч, не менее | 5 | 4 | |||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -25 до +50 от 10 до 95 (без конденсации) | ||||
| Примечание: ° - переключается вручную или автоматически | |||||
Таблица 12 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 14 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 13 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор инфракрасный | ЕАТЕСН | 1 шт. |
| Руководство по эксплуатации на тепловизоры инфракрасные ЕАТЕСН моделей К120, K120V | — | 1 экз. |
| Руководство по эксплуатации на тепловизоры инфракрасные ЕАТЕСН модели НС210 | — | 1 экз. |
| Руководство по эксплуатации на тепловизоры инфракрасные ЕАТЕСН модели НС230 | — | 1 экз. |
| Руководство по эксплуатации на тепловизоры инфракрасные ЕАТЕСН модели HCL230 | — | 1 экз. |
| Руководство по эксплуатации на тепловизоры инфракрасные ЕАТЕСН моделей HCL100, HCL110, HCL200 | — | 1 экз. |
| Руководство по эксплуатации на тепловизоры инфракрасные ЕАТЕСН моделей HR410, HR610 | — | 1 экз. |
| Руководство по эксплуатации на тепловизоры инфракрасные ЕАТЕСН моделей F2, F3, F3+, F4, F6 | — | 1 экз. |
| Зарядное устройство | - | 1 шт. |
| Футляр для переноски | - | 1 шт. |
| USB-кабель (Тип С) | - | 1 шт. |
| Ремешок на запястье | - | 1 шт. |
приведены в разделе 5 Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия на тепловизоры инфракрасные ЕАТЕСН, разработанный Wuhan Tongsheng Technology Со., LTD Китай
