| Номер в госреестре | 98802-26 |
| Наименование СИ | Тепловизоры инфракрасные портативные |
| Обозначение типа СИ | EATECH |
| Изготовитель | Wuhan Tongsheng Technology Co., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 22.06.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные портативные ЕАТЕСН (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: H120V, HF210. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры модели H120V конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся сенсорный ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, светодиодная лампа, объектив видимого света. На нижней части корпуса распложены монтажное отверстие и интерфейс USB типа С. На верхней части корпуса расположены клавиша включения (выключения) и клавиша для съемки фото.
Тепловизоры модели HF210 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся сенсорный ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, светодиодная лампа, объектив видимого света и лазерный целеуказатель. На нижней части корпуса распложены монтажное отверстие и интерфейс USB типа С. На верхней части корпуса расположены клавиша включения (выключения) и клавиша для съемки фото.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана во встроенную память и передана посредством прямого подключения к USB-порту или при помощи беспроводной связи по Wi-Fi.
Корпуса тепловизоров могут изготавливаться в различных цветовых решениях.
Фотографии общего вида тепловизоров приведены на рисунках 1-2.

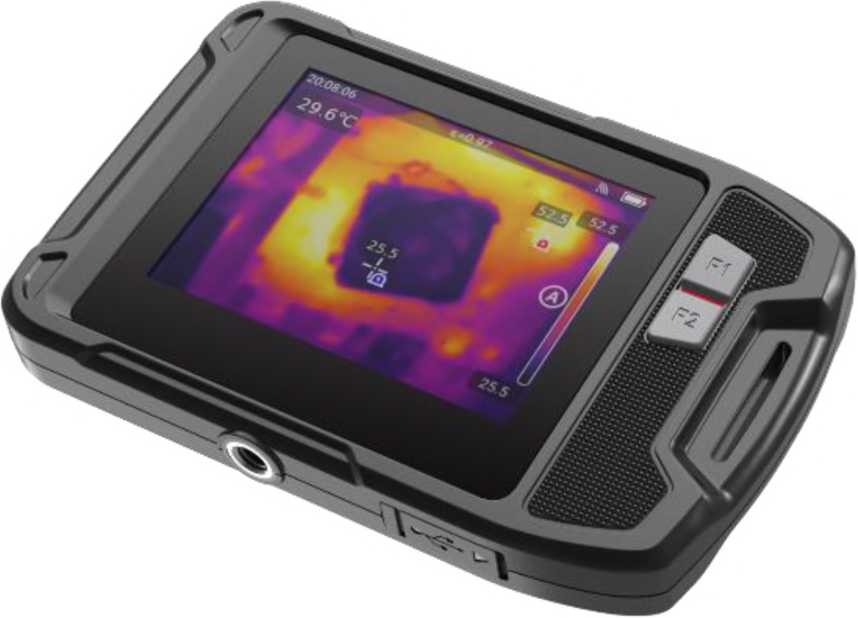

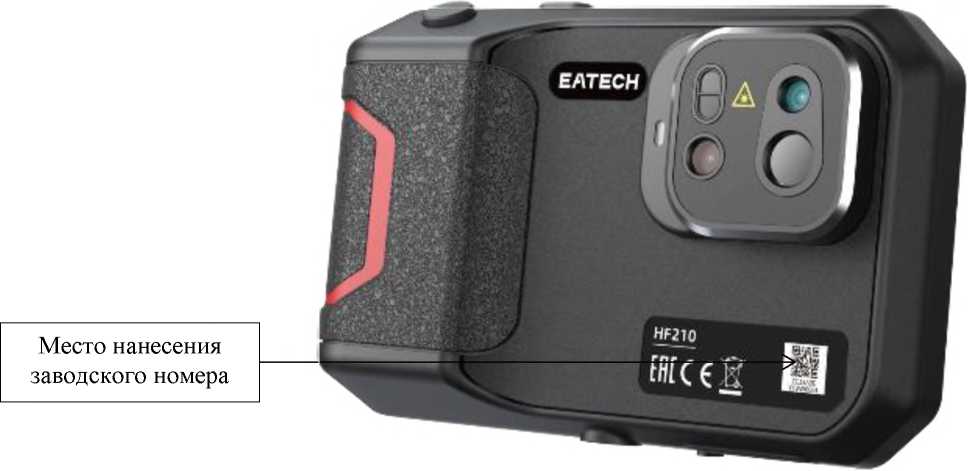

Рисунок 1 - Общий вид тепловизоров модели HF210

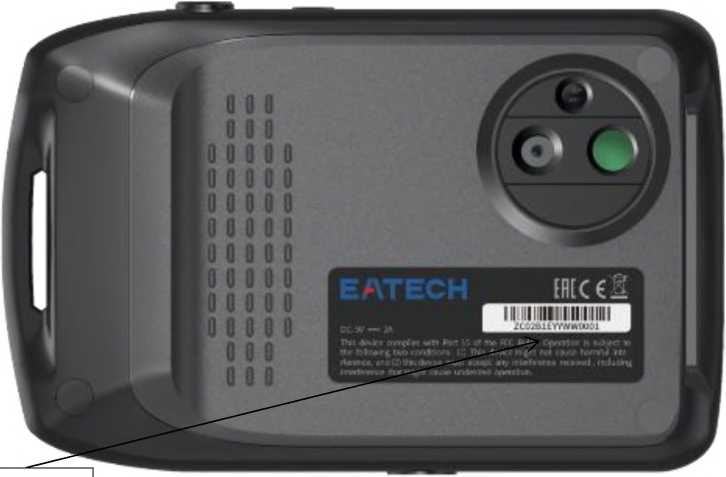

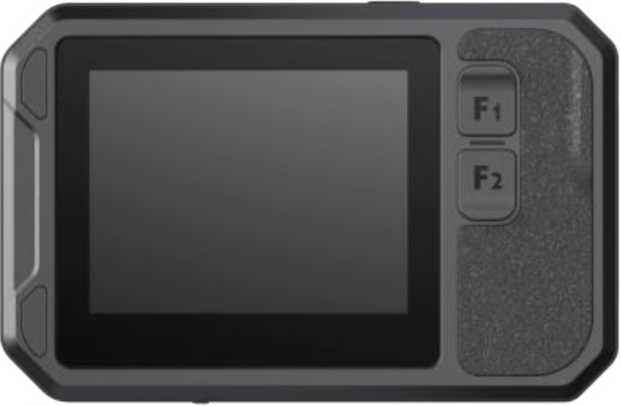

Рисунок 2 - Общий вид тепловизоров модели H120V
Место нанесения заводского номера
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО тепловизоров модели HF210
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0.9. 20231212 |
| Цифровой идентификатор программного обеспечения | Отсутствует |
Таблица 2 - Идентификационные данные ПО тепловизоров модели H120V
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.4.11.20240823 |
| Цифровой идентификатор программного обеспечения | Отсутствует |
Автономное программное обеспечение Thermo Tools устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, запись видео, получение тревожных оповещений и другие функции на компьютере.
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице 3. Показатели надежности приведены в таблице 4.
| Таблица 3 - Метрологические и технические ха | рактеристики тепловизоров | |
| Наименование характеристики | Значение (в зависимости от модели) | |
| H120V | HF210 | |
| Диапазоны измерений температуры*^, °C | от -20 до +150 от +100 до +400 | от -20 до ±150 от ±100 до +550 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °C до +100 °C включ., °C | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры (в остальном диапазоне), % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °C), °C, не более | 0,06 | 0,045 |
| Спектральный диапазон, мкм | от 7,0 до 14,5 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 50,0°х38,0° | 56,0°х48,0° |
| Пространственное разрешение, мрад | 7,46 | 3,75 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Наименование характеристики | Значение (в зависимости от модели) | |
| H120V | HF210 | |
| Количество пикселей матрицы детектора, пиксел и х пиксел и | 120x90 | 256x192 |
| Масса, кг, не более | 0,24 | 0,3 |
| Запись изображений или частота обновлений, Гц | 9 или 15 | 9 или 25 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 133x87x24 | 138x89x34 |
| Напряжение питания, В | 5 | |
| Время работы от батареи, ч, не менее (при выключенном Wi-Fi) | 2 | 4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -15 до +50 от 10 до 95 (без конденсации) | |
| Примечание: v' - переключается вручную или автоматически | ||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 14 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор инфракрасный портативный | ЕАТЕСН | 1 шт. |
| Руководство по эксплуатации на тепловизоры инфракрасные портативные ЕАТЕСН модели H120V | — | 1 экз. |
| Руководство по эксплуатации на тепловизоры инфракрасные портативные ЕАТЕСН модели HF210 | — | 1 экз. |
| Зарядное устройство | - | 1 шт. |
| Футляр для переноски | - | 1 шт. |
| USB-кабель (Тип С) | - | 1 шт. |
| Ремешок на запястье | - | 1 шт. |
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия на тепловизоры инфракрасные портативные ЕАТЕСН, разработанный Wuhan Tongsheng Technology Со., LTD Китай
