| Номер в госреестре | 98797-26 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Изготовитель | Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные (далее - датчики) предназначены для измерений силы (преобразования статических и квазистатических усилий в аналоговый электрический нормированный сигнал, пропорционально измеряемой силе).
Принцип действия датчиков основан на преобразовании деформации упругого элемента, возникающей под действием приложенной силы, в аналоговый электрический сигнал. Возникающая деформация упругого элемента пропорциональна приложенной нагрузке. На упругий элемент наклеены тензорезисторы, соединенные в мостовую электрическую схему. При деформации упругого элемента тензорезисторы испытывают механическую деформацию, что приводит к изменению их электрического сопротивления.
Конструктивно датчики выполнены в неразборном корпусе цилиндрической формы с силопередающими элементами, предназначенными для встраивания датчиков в силопередающие цепочки в процессе их эксплуатации или эталоны силы для контроля их метрологических характеристик.
Датчики изготовлены в двух исполнениях ДДР и ДСТУ.
Датчики ДДР цилиндрической формы с силопередающими элементами типа «вилка-вилка» предназначены для работы в режиме измерения сил растяжения. Силопередающими элементами каждого датчика являются две вилки, расположенные соосно на противоположных концах его корпуса и служащие для встраивания датчика в силоизмерительные цепочки. Каждая вилка имеет гладкие отверстия для установки крепежного пальца.
Датчики ДСТУ цилиндрической формы с резьбовыми силопередающими элементами предназначены для работы в режиме измерения сил растяжения и (или) сжатия. Силопередающими элементами каждого датчика являются резьбовые части с внешней и внутренней резьбой, расположенной соосно на противоположных концах корпуса датчика.
Датчики имеют индивидуальную градуировочную характеристику. Индивидуальные значения коэффициентов аппроксимирующего полинома заносятся в паспорт каждого датчика.
Датчики изготовлены с двумя независимыми измерительными каналами, имеющими отдельные унифицированные разъемы. Канал Ш1 датчика ДДР-5, зав. № Р0501, канал Ш2 датчика ДДР-10, зав. № Р1002, канал Ш1 датчика ДДР-10, зав. № Р1003, канал Ш2 датчика ДДР-10, зав. № Р1004, канал Ш2 датчика ДДР-10, зав. № Р1010, канал Ш2 датчика ДДР-20, зав. № Р2007, канал 2 датчика ДСТУ-10, зав. № 10001, канал 2 датчика ДСТУ-10, зав. № 10009, канал 1 датчика ДСТУ-20, зав. № 2005, не участвует в измерительном процессе.
Пломбировка от несанкционированного доступа не предусмотрена. Конструкция корпуса датчиков обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Заводской номер нанесен на маркировочную табличку, приклеенную непосредственно на корпус датчика. Формат заводского номера - цифровой.
Структура условного обозначения: ДДР(ДСТУ)-Х, где X - верхний предел измерений, тс.
К датчикам данного типа относятся датчики следующих модификаций: ДДР-2, зав. №: Р0201; ДДР-5, зав. №: 119, Р0501, Р0502, РО5ОЗ; ДДР-10, зав. №: Р1001, Р1002, Р1ООЗ, Р1004, Р1005, Р1006, Р1007, Р1008, Р1009, Р1010; ДДР-20, зав. №: Р2001, Р2002, Р2003, Р2004, Р2007, Р2019; ДСТУ-5: 05003, 05005; ДСТУ-10, зав. №: 10001, 10003, 10005, 10006, 10008, 10009; ДСТУ-20, зав. №: 20001, 20005, 20006, 20007, 20008, 20009.
Нанесение знака поверки на датчики не предусмотрено.
Общий вид датчиков приведен на рисунке 1. Общий вид маркировочной таблички приведен на рисунке 2.
Рисунок 1 - Общий вид датчиков

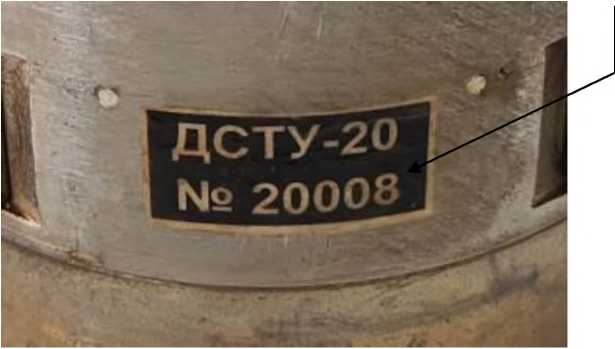

Место нанесения заводского номера
Рисунок 2 - Общий маркировочной таблички
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| Модификация | ДДР-2 | ДДР-5 | ДДР-10 | ДДР-20 | ДСТУ-5 | ДСТУ-10 | ДСТУ-20 |
| Верхний предел измерений (ВПИ), кН (тс) | 19,61 (2) | 49,03 (5) | 98,07 (10) | 196,13 (20) | 49,03 (5) | 98,07 (Ю) | 196,13 (20) |
| Нижний предел измерений силы, % от ВПИ | 10 | ||||||
| Пределы допускаемой относительной погрешности измерений силы, % | ± 1 | ||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Модификация | ДДР-2 | ДДР-5 | ДДР-ю | ДДР-20 | ДСТУ-5 | ДСТУ-10 | ДСТУ-20 |
| Тип нагрузки | растяжение | растяжение/сжатие | |||||
| Номинальный рабочий коэффициент передачи, мВ/В | 3,5 | 2,5 | от 2,5 до 3 | 4 | 1,8 | ||
| Номинальное напряжения питания постоянного тока, В | 5 | ||||||
| Номинальное выходное сопротивление, Ом | 200 | 120 | 24 | 0 | 400 | ||
| Габаритные размеры, мм, не более - длина - высота - ширина | 53 160 89 | 60 400 100 | 70 400 ПО | 80 450 120 | 145 150 165 | 155 160 175 | 160 180 180 |
| Масса, кг, не более | 1,7 | 3,5 | 6,0 | 8,0 | 8,0 | 11,0 | 13,0 |
| Условия эксплуатации: -температура окружающей среды, °C - относительная влаж ность, %, не более | 20 ±5 80 | ||||||
наносится на титульные листы эксплуатационных документов типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный | ддр | 21 шт. |
| Датчик силоизмерительный тензорезисторный | ДСТУ | 14 шт. |
| Паспорт | ДДР(ДСТУ)-Х-Х ПС | 35 экз. |
приведены в разд. 4 «Использование по назначению» паспорта.
Приказ Госстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы»
