| Номер в госреестре | 98796-26 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | Алабуга |
| Изготовитель | Общество с ограниченной ответственностью «Алабуга Девелопмент» |
| Год регистрации | 2026 |
| Срок свидетельства | 22.06.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические Алабуга (далее - комплексы) предназначены для измерений сигналов силы постоянного тока, сигналов от термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления, частоты и количества импульсов, и выдачи аналоговых и дискретных управляющих выходных сигналов.
Принцип действия комплексов основан на непрерывном измерении, преобразовании и обработке при помощи контроллера программируемого логического REGUL RX00 исполнения REGUL R500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 92985-24) входных сигналов, поступающих от первичных измерительных преобразователей (далее - ИП) в значения измеряемых физических величин, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс является проектно-компонуемой системой, состав которого базируется на шкафах, укомплектованных техническими средствами автоматизации. Комплекс предназначен для эксплуатации вне взрывоопасных зон (кроме оборудования нижнего уровня).
В комплексы, в зависимости от заказа, может входить следующее оборудование:
- шкафы управления, в которых размещаются процессорные модули, модули связи, станции и модули ввода/вывода, измерительные преобразователи (искробезопасные барьеры), панели управления, блоки питания, релейные модули и клеммы;
- шкафы управления силовые, в которых размещается все оборудование, указанное в предыдущем пункте, а также размещаются силовые автоматические выключатели, контакторы, устройства плавного пуска, преобразователи частоты и элементы их управления;
- шкафы устройств связи с объектом;
- автоматизированное рабочее место оператора;
- пульт резервного управления;
- серверное и коммуникационное оборудование.
С остав комплексов приведен в таблице 1.
Таблица 1 - Состав комплекса
| Тип сигнала | Модули ввода/вывода аналоговых сигналов и обработки данных |
| Сигналы силы постоянного тока (аналоговый вход) | Модуль аналогового ввода R500 AI 08 022 (далее - R500 AI08 022) |
| Сигналы силы постоянного тока (аналоговый выход) | Модуль аналогового вывода R500 АО 08 021 (далее-R500 АО 08 021) |
| Тип сигнала | Модули ввода/вывода аналоговых сигналов и обработки данных |
| Сигналы термопреобразователей сопротивления (аналоговый вход) | Модуль аналогового ввода R500 AI 08 031 (далее - R500 AI 08 031) |
| Сигналы термопар (аналоговый вход) | R500 AI08 031 |
| Частотные сигналы (аналоговый вход) | Модуль счета импульсов R500 DA 03 021 (далее - R500 DA 03 021) |
| Импульсные сигналы (аналоговый вход) | R500 DA 03 021 |
| Примечание - Указана максимально возможная комплектация комплексов. В зависимости от заказа в состав комплексов могут входить не все типы модулей ввода/вывода аналоговых сигналов. Количество и типы используемых модулей ввода/вывода аналоговых сигналов указываются в паспорте. | |
Комплексы осуществляют измерение физических величин, и формирование сигналов управления и регулирования следующим образом:
- аналоговые сигналы силы постоянного тока от первичных ИП поступают на входы модулей аналогового ввода R500 AI 08 022;
- сигналы с термопреобразователей сопротивления по ГОСТ 6651-2009 и термопар по ГОСТ Р 8.585-2001 поступают на входы модулей аналогового ввода R500 AI 08 031;
- частотные и импульсные сигналы с первичных ИП поступают на входы модулей счета импульсов R500 DA 03 021;
- цифровые коды, преобразуются модулем центрального процессора контроллера под управлением прикладного программного обеспечения, реализующего в том числе алгоритмы обработки измерительной информации в значения физических параметров технологического процесса;
- сигналы управления и регулирования (сигналы силы постоянного тока) формируются комплексом с помощью модулей вывода аналоговых сигналов R500 АО 08 021 и поступают на входы исполнительных устройств.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на маркировочную табличку, которая размещается в верхнем левом углу на внутренней стороне двери шкафа.
Общий вид маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1. Общий вид комплексов представлен на рисунке 2.
♦ DEVELOPMENT
Место цансссния знака утверждения типа
Комплексы программно-технические Алабуга
| Занодсхои номер: | AVDC-1.1 57329 |
| Номинальное напряжение: | -220В |
| Номинальный теме | 16А |
| Степень защиты: | IP41 |
| Дата производства^,г): | O9.2O25 |
Рисунок 1 - Общий вид маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа
Защита от несанкционированного доступа обеспечивается путем запирания шкафа на специализированные встроенные замки.
Конструкция комплексов и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на комплексы.
Пломбирование комплексов не предусмотрено.

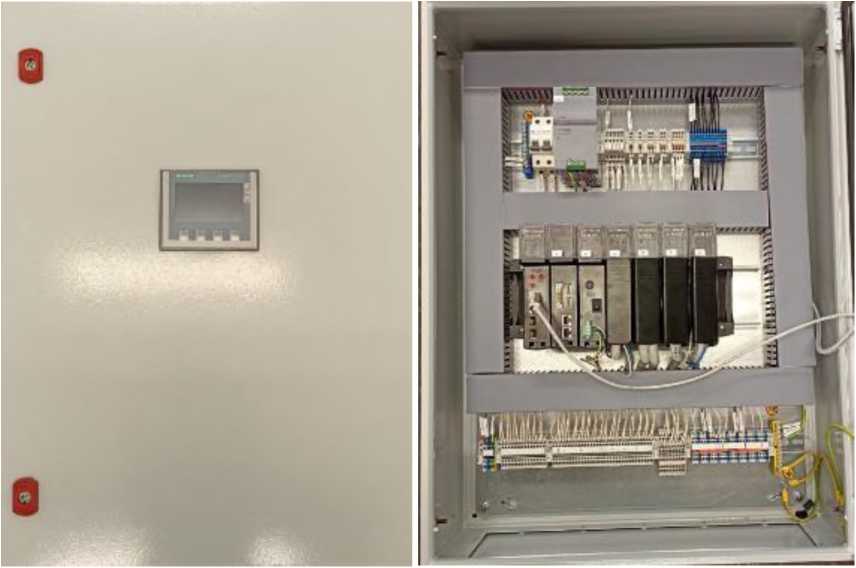

Рисунок 2 - Общий вид комплексов
Программное обеспечение (далее - ПО) комплексов обеспечивает реализацию функций комплексов. ПО комплексов разделено на базовое ПО и внешнее ПО.
Для преобразования измеренных аналоговых сигналов в цифровой эквивалент используются алгоритмы, реализованные в базовом ПО и записанные в постоянной памяти соответствующего модуля ввода/вывода. Базовое ПО модулей ввода/вывода недоступно для коррекции конечным пользователем.
Внешнее ПО устанавливается на персональные компьютеры операторских и инженерных станций. Внешнее ПО предназначено для конфигурирования и обслуживания контроллеров и модулей ввода/вывода и не влияет на метрологические характеристики модулей ввода/вывода. Внешнее ПО не позволяет заменять или корректировать базовое ПО модулей ввода/вывода.
ПО комплексов защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий.
Метрологические характеристики комплексов нормированы с учетом ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Astra.IDE |
| Номер версии (идентификационный номер) ПО, не ниже | 1.7.2.1 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| ТипИК | Диапазон измерений | Тип модулей ввода/вывода аналоговых сигналов и обработки данных | Пределы допускаемой погрешности |
| ИК входных сигналов силы постоянного тока | от 0 до 20 мА от 4 до 20 мА | R500 AI08 022 | у: ±0,13 % |
| ИК выходных сигналов силы постоянного тока | от 0 до 20 мА от 4 до 20 мА | R500 АО 08 021 | у: ±0,1375 % |
| ИК входных сигналов термопреобразователей сопротивления (сигналы (Ом) термопреобразователей сопротивления) | НСХ Pt501} (а=0,00385 °C’1) в диапазоне измерений от -200 до +850 °С2); НСХ PtlOOX) (а=0,00385 °C’1) в диапазоне измерений от -200 до +850 °С2); НСХ 50М1} (а=0,00428 °C’1) в диапазоне измерений от -180 до +200 °С2); НСХ 100М1} (а=0,00428 °C’1) в диапазоне измерений от -180 до +200 °С2); НСХ 50М1} (а=0,00426 °C’1) в диапазоне измерений от -50 до +200 °С2); НСХ 100М1} (а=0,00426 °C’1) в диапазоне измерений от -50 до +200 °С2); НСХ 50Н1} (а=0,00617 °C’1) в диапазоне измерений от -60 до +180 °С2); НСХ 100Н1} (а=0,00617 °C’1) в диапазоне измерений от -60 до +180 °С2) | R500 AI08 031 | А: ±0,5 °C (четырехпроводная схема подключения); А: ±0,7 °C (трехпроводная схема подключения) |
| ИК входных частотных сигналов | от 1 до 500000 Гц5) | R500 DA 03 021 | 6: ±0,01 % |
| ИК входных импульсных сигналов | Счет импульсов от 1 до 232 | R500 DA 03 021 | А: ±1 ими. |
| ТипИК | Диапазон измерений | Тип модулей ввода/вывода аналоговых сигналов и обработки данных | Пределы допускаемой погрешности |
| ИК входных сигналов термопар (сигналы (мВ) термопар) | НСХ ТПП (R)3) в диапазоне измерений от -50 до +1760 °С4) | R500 AI08 031 | А: ±3,0 °С6) |
| НСХ ТПП (S)3) в диапазоне измерений от -50 до +1760 °С4) | А: ±3,0 °С6) | ||
| НСХ ТПР (В)3) в диапазоне измерений от 250 до +1820 °С4) | А: ±2,5 °С6) | ||
| НСХ ТЖК (J)3) в диапазоне измерений от -210 до +1200 °С4) | А: ±2,5 °С6) | ||
| НСХ ТМК (Т)3) в диапазоне измерений от -200 до +400 °С4) | А: ±1,5 °С6) | ||
| НСХ ТХКн (Е)3) в диапазоне измерений от -200 до +1000 °С4) | А: ±2,0 °С6) | ||
| НСХ ТХА (К)3) в диапазоне измерений от -200 до +1370 °С4) | А: ±2,5 °С6) | ||
| НСХ ТНН (N)3) в диапазоне измерений от -200 до +1300 °С4) | А: ±2,5 °С6) | ||
| НСХ ТХК (L)3) в диапазоне измерений от -200 до +800 °С4) | А: ±2,0 °С6) | ||
| В соответствии с ГОСТ 6651-2009; 2-* Диапазон измерений сигналов термопреобразователей сопротивления зависит то типа подключаемого датчика и настроек измерительного канала. 3) В соответствии с ГОСТ Р 8.585-2001. 4) Диапазон измерений сигналов термопар зависит то типа подключаемого датчика и настроек измерительного канала. 5) Диапазон измерений частотного сигнала зависит от типа подключаемого датчика и настроек измерительного канала; Пределы допускаемой погрешности измерений ИК входных сигналов термопар указаны с учетом погрешности компенсации температуры холодного спая термопары. Компенсация температуры холодного спая термопары выполняется с использованием встроенного в модуль датчика температуры. Приняты следующие обозначения: у - приведенная к диапазону измерений/преобразования погрешность; А - абсолютная погрешность; 6 - относительная погрешность; а - температурный коэффициент термопреобразователей сопротивления. Приняты следующие сокращения: НСХ - номинальная статическая характеристика; ИК - измерительный канал. | |||
Таблица 4 -Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В - напряжение питания постоянного тока, В - частота переменного тока, Гц | от 85 до 264 от 120 до 370 от 18 до 30 от 49 до 51 |
| Условия эксплуатации: - температура окружающей среды в рабочих условиях, °C - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +40 80 от 84,0 до 106,0 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Наработка до отказа, ч, не менее | 150000 |
| Срок службы, лет, не менее | 20 |
наносится методом лазерной гравировки на маркировочную табличку, расположенную на верхнем левом углу на внутренней стороне двери шкафа.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Комплексы программно-технические Алабуга | — | 1 |
| Инструкция по эксплуатации | — | 1 |
| Паспорт | ADVC-1.1_ХХХХХ ПС | 1 |
| Примечание - ХХХХХ в обозначении паспорта зависит от объекта, куда будет поставлен комплекс. | ||
приведены в пункте 3.3 инструкции по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 * 1016 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 28.99.39-002-05726291-2024 Программно-технический комплекс «Алабуга». Технические условия
