| Номер в госреестре | 98795-26 |
| Наименование СИ | Барьеры искробезопасности |
| Обозначение типа СИ | КТБ |
| Изготовитель | Общество с ограниченной ответственностью «КОНКОР ТЕХНОЛОДЖИ» |
| Год регистрации | 2026 |
| Срок свидетельства | 22.06.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры искробезопасности КТБ (далее- барьеры) предназначены для измерительных преобразований входных аналоговых сигналов силы, напряжения постоянного электрического тока, сопротивления постоянному току, в том числе сигналов от термопар и термопреобразователей сопротивления, в выходные аналоговые сигналы силы постоянного электрического тока установленных диапазонов и гальванической развязки входных и выходных измерительных цепей и цепей питания постоянного тока.
Принцип действия барьеров основан на преобразовании аналоговых сигналов силы, напряжения постоянного электрического тока и сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, в унифицированные аналоговые сигналы силы постоянного электрического тока.
Барьеры КТБ применяются для обеспечения искробезопасности электрических цепей первичных преобразователей и исполнительных (управляющих) устройств аналоговых и дискретных сигналов искробезопасных цепей уровня «ia» в опасных зонах согласно ГОСТ 31610.11-2014.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в корпусе из полимерных материалов. В корпусе закреплены клеммы для присоединения подводящих проводников и кабелей питания.
Барьеры КТБ имеют компактную модульную конструкцию, что обеспечивает более высокую плотность монтажа. Барьеры одноканальные.
Монтаж барьеров КТБ возможен как на DIN-рейку, так и на объединительные платы (до 16 аналоговых или до 32 дискретных сигналов). При этом обеспечивается удобство и надежность установки
Барьеры выпускаются в модификациях: КТБ-AI.DB, КТБ-TE.DB, КТБ-AO.DB.
Барьер КТБ аналогового ввода КТБ-AI.DB обеспечивает питание постоянного тока для двух- или трехпроводного преобразователя с выходным сигналом от 4 до 20 мА или HART преобразователя, расположенного в опасной зоне, и повторяет ток в выходной аналоговой цепи для управления нагрузкой безопасной зоны. Для микропроцессорных двухпроводных преобразователей барьер поддерживает двустороннюю цифровую связь HART, наложенную на сигнал от 4 до 20 мА.
Барьер КТБ-TE.DB преобразует сигнал от датчиков температуры с 3-проводной схемой, датчиков сопротивления, термопар или напряжения в выходной сигнал от 4 до 20 мА; позволяет интегрировать датчики температуры и сопротивления в системы управления и мониторинга.
Барьер КТБ аналогового вывода КТБ-AO.DB принимает токовый сигнал от 4 до 20 мА от контроллера (или передатчика сигнала), расположенного в безопасной зоне и передает (повторяет) сигнал на выход для управления преобразователем или другой нагрузкой сопротивлением до 750 Ом, расположенным во взрывоопасной зоне. Барьер поддерживает двустороннюю цифровую связь HART, наложенную на сигнал от 4 до 20 мА.
Заводской номер в виде цифрового кода наносится на боковую поверхность корпуса барьера методом наклейки. Нанесение знака утверждения типа на корпусе барьеров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

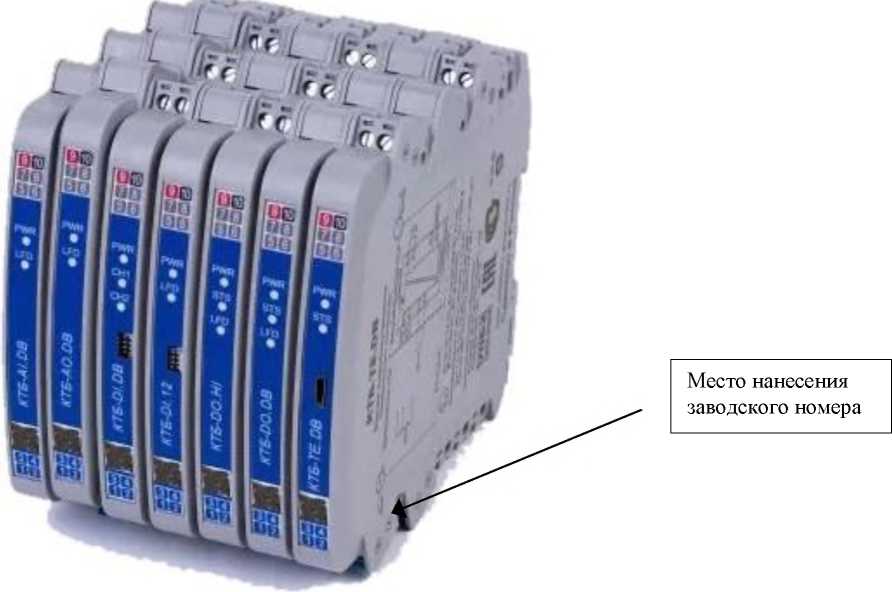

Общий вид барьеров с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид барьеров искробезопасности КТБ
Пломбирование барьеров не предусмотрено.
Программное обеспечение (далее по тексту - ПО) встроено в постоянное запоминающее устройство барьеров, записывается изготовителем на этапе производства, и не может быть считано через какой-либо интерфейс и изменено. ПО выполняет функции измерения и формирования выходных сигналов, защиты результатов измерений и настроенных параметров барьеров от несанкционированных изменений.
Метрологические характеристики барьеров нормированы с учетом влияния ПО.
Конструкция барьеров исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию в процессе эксплуатации.
Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
'аблица 1 - Метрологические характеристики
| Наименование барьера искробезопас-ности | Диапазоны преобразований аналоговых сигналов | Пределы допускаемой основной абсолютной погрешности | Пределы допускаемой дополнит, абсол. погрешности от изменения темпер. окруж. среды на 10 °C от нормальной | |
| На входе | На выходе | |||
| КТБ-AI.DB | от 4 до 20 мА от 0 до 24 мА | от 4 до 20 мА от 0 до 24 мА | ±15 мкА | ±8 мкА |
| ktb-te.db4) | Напряжение постоянного тока | |||
| от -75 до +75 мВ | от 4 до 20 мА | ±150 мкВ | ±100 мкВ | |
| Сигналы (мВ) от термопар 1; 1 2 3 4: | ||||
| Е: от-150 до +950 °C | от 4 до 20 мА | ±1,2 °C | ±0,8 °C | |
| J: от-150 до+1200 °C | ±1,4 °C | ±0,9 °C | ||
| К:от-150 до+1370 °C | ±1,6 °C | ±1,1 °C | ||
| N: от-150 до+1300 °C | ±1,8 °C | ±1,0 °C | ||
| В: от+500 до+1800 °C | ±3,0 °C | ±0,9 °C | ||
| Т: от-150 до +400 °C; | ±0,9 °C | ±0,4 °C | ||
| S: от Одо+1750 °C | ±3,0 °C | ±1,2 °C | ||
| R: от Одо+1750 °C | ±3,0 °C | ±1,2 °C | ||
| Сигналы (Ом) от термопреобразователей сопротивления3-*: | ||||
| PtlOO: от-200 до+800 °C | от 4 до 20 мА | ±0,9 °C | ±0,57 °C | |
| PtlOOO: ог-50до+200 °C | ±0, 5 °C | ±0,24 °C | ||
| 50М (а=0,00428 °C’1): от-50 до+150 °C | ±0,5 °C | ±0,4 °C | ||
| Сопротивление постоянному току | ||||
| от 0 до 1700 Ом | от 4 до 20 мА | ±2 Ом | ±1,2 Ом | |
| от 0 до 450 Ом | ±0,4 Ом | ±0,24 Ом | ||
| КТБ-AO.DB | от 4 до 20 мА от 0 до 24 мА | от 4 до 20 мА от 0 до 24 мА | ±16 мкА | ±10 мкА |
Примечания:
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84 до 106,7 |
| Габочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 35°С и более низких температурах, без конденсации влаги, % - атмосферное давление, кПа | от -20 до +60 от 5 до 95 от 84 до 106,7 |
| Температура окружающей среды при транспортировании и хранении, °C | от -40 до +80 |
| Напряжение источника питания постоянного тока, В | от 20 до 35 |
| Максимальный потребляемый ток, мА, при напряжении питания 24 В | 51 |
| Прочность изоляции между цепями безопасной и опасной зон, В переменного или постоянного тока, не менее | 2500 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 118,9x12,5x127,5 |
| Масса барьера, г, не более | 200 |
| Средний срок службы, лет | 12 |
| Средняя наработка до отказа, ч, не менее | 40000 |
наносится на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Барьер искробезопасности КТБ | определяется кодом заказа | определяется заказом |
| Руководство по эксплуатации | KB-HW-CA-7601 | 1 шт. на партию |
| Паспорт | 1 шт. |
приведены в разделе 6 «Использование по назначению» руководства по эксплуатации KB-HW-CA-7601 «Барьеры искробезопасности КТБ. Руководство по эксплуатации».
Приказ Госстандарта № 1520 от 28.07.2023 г. Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Госстандарта № 3456 от 30.12.2019 г. Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Приказ Госстандарта № 2091 от 01.10.2018 г. Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от Г1016 до 100 А
Приказ Госстандарта № 147 от 29.01.2026 г. Об утверждении Государственной поверочной схемы для средств измерений температуры
КТБ.87303953.002ТУ «Барьеры искробезопасности КТБ. Технические условия»
