| Номер в госреестре | 98794-26 |
| Наименование СИ | Система измерительная интегрированная испытательного программно - технического комплекса |
| Изготовитель | Акционерное общество «Научно-производственный центр «МЕРА» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная интегрированная испытательного программно-технического комплекса (далее - СИИ ИПТК) предназначена для измерений напряжения постоянного тока, электрического сопротивления изоляции в электрических цепях постоянного тока, находящихся под напряжением, и в обесточенных электрических цепях постоянного тока, воспроизведения напряжения постоянного тока, а также для отображения результатов измерений и расчетных величин и их регистрации.
Принцип действия СИИ ИПТК основан на передаче параметров электрических сигналов и электрических цепей в измерительные модули для цифрового преобразования с последующей передачей для отображения и регистрации средствами вычислительной техники.
Конструктивно СИИ ИПТК состоит из комплекса управления и измерения, источника бесперебойного питания, ethernet-коммутатора, электронно-вычислительной машины специализированной персональной (ЭВМ СП), смонтированных в стойке приборной (не входящей в состав СИИ ИПТК), рабочей станции переносной (РСП), комплекта средств диагностики, принтера лазерного А4, комплекта кабелей.
Функционально СИИ ИПТК включает в себя следующие измерительные каналы:
ИК напряжения постоянного тока;
ИК электрического сопротивления изоляции;
каналы воспроизведения напряжения постоянного тока;
Принцип действия ИК:
- ИК напряжения постоянного тока основаны на передаче электрического сигнала на модуль измерения напряжения постоянного тока MR-227U2 в MIC-236 для преобразования в цифровой код с последующей передачей на ЭВМ СП или РСП для отображения и регистрации;
- ИК электрического сопротивления изоляции в электрических цепях постоянного тока, находящихся под напряжением, основаны на формировании устройством контроля сопротивления изоляции УКСИ1629 из состава комплекса управления и измерения электрического сигнала, пропорционального электрическому сопротивлению изоляции, с последующей передачей этого сигнала на модуль измерения силы постоянного тока MR-227C2 в MIC-236 для преобразования в цифровой код с последующей передачей на ЭВМ СП или РСП для отображения и регистрации;
- ИК электрического сопротивления изоляции в обесточенных электрических цепях постоянного тока основаны на передаче электрического сигнала на модуль измерения электрического сопротивления постоянного тока MR-503 в MIC-236 для преобразования в цифровой код с последующей передачей на ЭВМ СП или РСП для отображения и регистрации;
- каналы воспроизведения напряжения постоянного тока основаны на генерации воспроизводимого сигнала с помощью источника питания постоянного тока АКИП 1148-80-120 из состава комплекса управления и измерения с контролем устанавливаемого на выходе значения напряжения постоянного тока по показаниям на индикационной панели АКИП 1148-80-120 или с помощью модуля MR-302 с контролем устанавливаемого на выходе значения напряжения постоянного тока по измеренным значениям с помощью модуля измерения напряжения MR-114 в комплексе измерительном магистрально-модульном MIC-236 из состава комплекса управления и измерения (MIC-236).
Заводской номер № 001 в формате цифрового обозначения, состоящего из арабских цифр, нанесен методом лазерной гравировки на металлизированной информационной наклейке-бирке, находящейся на внутренней стороне дверки стойки приборной (рисунки 1, 2).
Защита от несанкционированного доступа к компонентам системы обеспечивается:
- запиранием ключом замка на дверях стойки комплекса управления и измерения;
- наклеиванием наклейки на дверь стойки комплекса управления и измерения.
Общий вид составных частей СИИ ИПТК представлен на рисунках 1-8.
Место для нанесения знака поверки не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения тип:
L Система измерительная
интегрированная испытательного ' программно-тежннчесж ого к ом оперся
6ЛКЖ 401203 100 096
Зав №001 Год
Место запирания
Комплекс управления и измерения
БЛИЖ 401260 021 001
Зав №.001 Гш выпуска.
Рисунок 2 - СИИ ИПТК. Комплекс управления и измерения. Бирка
Рисунок 1 - СИИ ИПТК. Комплекс управления и измерения, источник бесперебойного питания, ethernet-коммутатор, ЭВМ СП, смонтированные в стойке приборной
Рисунок 3 - СИИ ИПТК. РСП
Рисунок 4 - СИИ ИПТК. РСП. Бирка

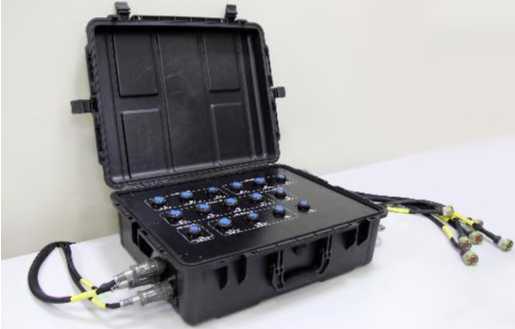

Рисунок 5 - СИИ ИПТК. Комплект средств диагностики
| Комплект средств диагностики
БЛИЖ.402490.025.001
’ Зав.№001 Год выпуска:2025
Блок коммутации сигналов
БЛИЖ.408320.135.031
3ae.Ns309805 Год выпуска:2025
Рисунок 6 - СИИ ИПТК. Комплект средств диагностики. Бирка

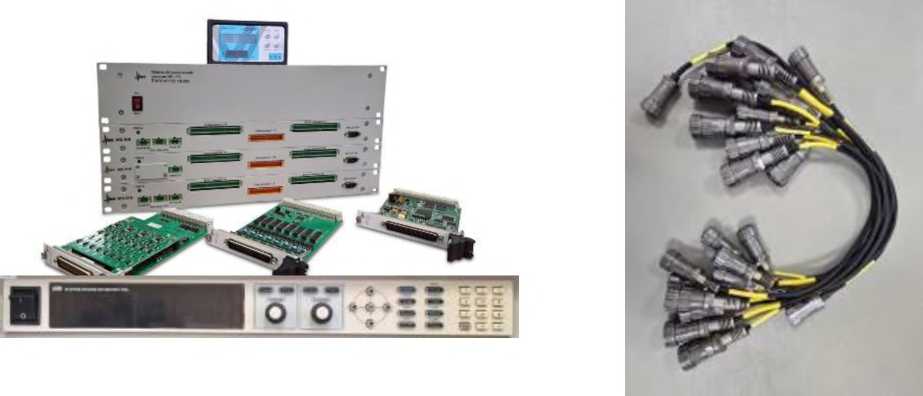

Рисунок 7 - СИИ ИПТК. Комплект ЗИП
Рисунок 8 - СИИ ИПТК. Комплект кабелей
В состав ПО СИИ ИПТК входит специализированное программное обеспечение (ПО) СИИ ИПТК БЛИЖ.409801.100.224-01, тестовое программное обеспечение СИИ ИПТК БЛИЖ.409801.100.225-01, а также функциональное программное обеспечение «Программа управления комплексами MIC «Recorder» БЛИЖ.409801.005-01.
В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MIC «Recorder» |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24СВС163 |
| Алгоритм вычисления идентификатора ПО | CRC32 по IEEE 1059-1993 |
Таблица 2 - Метрологические характеристики СИИ ИПТК
| Наименование характеристики | Значение |
| Канал воспроизведения напряжения постоянного тока | |
| Диапазон воспроизведения напряжения, В | от 24 до 32 |
| Предел допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | ±0,1 |
| Количество ИК (Параметр: Ugi) | 1 |
| ИК напряжения постоянного тока | |
| Диапазон измерений напряжения, В | от 0 до 40 |
| Пределы допускаемой приведенной к ДИ (разность между верхним и нижним значениями диапазона измерений) погрешности измерений напряжения постоянного тока, % | ±0,2 |
| Количество ИК (Параметр: Umi - Um2o) | 20 |
| ИК напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 100 |
| Пределы допускаемой приведенной к ДИ погрешности измерений напряжения постоянного тока, % | ±0,2 |
| Количество ИК (Параметры: Um21 - Umss) | 5 |
| Канал воспроизведения напряжения постоянного тока | |
| Диапазон воспроизведения напряжения постоянного тока, В | от -10 до +10 |
| Пределы допускаемой приведенной к ДИ погрешности воспроизведения напряжения постоянного тока, % | ±1,0 |
| Количество ИК (Параметры: Ug2 - Ug?) | 6 |
| ИК электрического сопротивления изоляции в электрических цепях постоянного тока, находящихся под напряжением | |
| Диапазон измерений электрического сопротивления, кОм | от 100 до 1000 |
| Пределы допускаемой приведенной к ДИ погрешности измерений электрического сопротивления, % | ±10,0 |
| Количество ИК (Параметры: Rdi, Rd2) | 2 |
| ИК электрического сопротивления изоляции в обесточенных электрических цепях постоянного тока | |
| Диапазон измерений электрического сопротивления, кОм | от 100 до 1000 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления, % | ±10,0 |
| Количество ИК (Параметры: Rds - Rd14) | 12 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания напряжение питания переменного тока, В частота напряжения питания переменного тока, Гц потребляемая мощность, кВ-А, не более | 230+23 50±1 2 |
| Рабочие условия эксплуатации: температура воздуха, °C относительная влажность воздуха при температуре +25 °C, %, не более атмосферное давление, кПа | от +5 до +40 80 от 84 до 106,7 |
| Наименование характеристики | Значение |
| Габаритные размеры основных составных частей, мм, (ширинах высотах глубина), не более: | |
| - Комплекс управления и измерения Б ЛИЖ.401260.021.001 | 484x544,5x641 |
| - Электронно-вычислительная машина специализированная персональная БЛИЖ.401350.004.001 | 485,5x88,8x430 |
| - Рабочая станция переносная БЛИЖ.401350.014.146 | 375x273x30 |
| - Комплект средств диагностики БЛИЖ.402490.025.001 | 618x223x492 |
| - Ethernet-коммутатор | 26,1x144,3x94,9 |
| - Источник бесперебойного питания | 438x88x630 |
| - Принтер лазерный А4 | 402x203x380 |
| - Комплект ЗИП БЛИЖ.402490.015.129 | 484x500,9x641 |
| - Комплект кабелей БЛИЖ.402490.018.499 | 300x120x300 |
| Масса основных составных частей, кг, не более: | |
| - Комплекс управления и измерения БЛИЖ.401260.021.001 | 42 |
| - Электронно-вычислительная машина специализированная персональная БЛИЖ.401350.004.001 | 10 |
| - Рабочая станция переносная БЛИЖ.401350.014.146 | 2,8 |
| - Комплект средств диагностики БЛИЖ.402490.025.001 | 12 |
| - Ethernet-коммутатор | 0,4 |
| - Источник бесперебойного питания | 12,4 |
| - Принтер лазерный А4 | 7,5 |
| - Комплект ЗИП БЛИЖ.402490.015.129 | 40 |
| - Комплект кабелей БЛИЖ.402490.018.499 | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации и методом лазерной гравировки на металлизированную информационную наклейку-бирку на внутренней стороне дверки стойки приборной.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительная интегрированная испытательного программно-технического комплекса в составе: | БЛИЖ.401203.100.098 | 1 шт. |
| Комплекс управления и измерения | Б ЛИЖ.401260.021.001 | 1 шт. |
| Электронно-вычислительная машина специализированная персональная | БЛИЖ.401350.004.001 | 1 шт. |
| Рабочая станция переносная | БЛИЖ.401350.014.146 | 1 шт. |
| Специализированное программное обеспечение СИИ иптк | БЛИЖ.409801.100.224-01 | 1 шт. |
| Тестовое программное обеспечение СИИ ИПТК | БЛИЖ.409801.100.225-01 | 1 шт. |
| Комплект средств диагностики | БЛИЖ.402490.025.001 | 1 шт. |
| Ethernet- коммутатор | - | 1 шт. |
| Источник бесперебойного питания | - | 1 шт. |
| Принтер лазерный А4 | - | 1 шт. |
| Комплект ЗИП | БЛИЖ.402490.015.129 | 1 шт. |
| Наименование | Обозначение | Количество |
| Комплект кабелей | БЛИЖ.402490.018.499 | 1 шт. |
| Руководство по эксплуатации | БЛИЖ.401203.100.098РЭ | 1 экз. |
| Формуляр | БЛИЖ.401203.Ю0.098ФО | 1 экз. |
приведены в разделе 3 «Использование по назначению» документа БЛИЖ.401203.100.098РЭ.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения
Приказ Ростандарта от 28.07.2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Ростандарта от 30.12.2019 №3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
