| Номер в госреестре | 98765-26 |
| Наименование СИ | Системы телеметрии |
| Обозначение типа СИ | ИНМ-ТМС-4.06 |
| Изготовитель | Публичное акционерное общество «Ижевский завод нефтяного машиностроения» |
| Год регистрации | 2026 |
| Срок свидетельства | 18.06.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы телеметрии ИНМ-ТМС-4.06 (далее - системы) предназначены для измерений температуры и давления погружного электрического двигателя и внешней среды, и передачи измеренных параметров по силовому кабелю для контроля состояния погружного оборудования, используемого на нефтедобывающих промыслах.
Принцип действия системы основан на измерении и преобразовании аналоговых сигналов от встроенных и внешних датчиков температуры и давления в цифровую форму, отображения их на внешнем дисплее и передачи их на контроллер станции управления погружного электродвигателя (далее - ПЭД).
Конструктивно система состоит из наземного и погружного блоков, соединенных между собой кабельной линией.
Блок наземный (далее по тексту -ТМСН) представляет собой электронное устройство, предназначенное для приема и обработки телеметрической информации, поступающей от блока погружного (далее по тексту -ТМСП), и передачи измеренной информации внешнему устройству посредством интерфейсов связи RS232 или RS485 по протоколу MODBUS RTU. ТМСН также осуществляет контроль сопротивления изоляции относительно корпуса электрической цепи «вторичная обмотка трехфазного масляного трансформатора - кабель питания электродвигателя - обмотка статора электродвигателя» после запуска системы телеметрии и обеспечивает напряжение питания для ТМСП.
Конструктивно ТМСН выполнен в виде жесткой сборки двух моноблоков или в виде моноблока, а также разъемов и проводов для его подключения. Блок ТМСН оснащен светосигнальными индикаторами, которые обеспечивают визуальный контроль включенного состояния и приема телеметрической информации. ТМСН могут размещаться внутри станции управления или изготавливается в автономном исполнении.
ТМСП выполнен в виде герметичного цилиндра, устанавливаемого через опору подшипника в основании ПЭД. В состав ТМСП входят: плата защиты, плата процессора, датчик температуры окружающей среды, датчик температуры масла и обмоток ПЭД, датчик давления пластовой жидкости и масла ПЭД. ТМСП имеют конструктивные исполнения, различающиеся внешними диаметрами и степенью защиты материала корпуса для различных условий эксплуатации.
Структура обозначения (код заказа) систем представлена в таблице 1
Таблица 1 - Код заказа_____________________________________________________________
^HM-TMC-^O^-PP-DDD^nVQ-GG-KR-WW-ZZ
где:
PP - максимальное давление в МПа (40, 60).
DDD - диаметр ПЭД в мм (81, 96, 103, 117, 130)
* - после обозначения диаметра ПЭД может присутствовать специальное обозначение или дополнительный функционал:
C2 - исполнение с дополнительными разъемами под датчик температуры ПЭД;
CH69 - исполнение с дополнительным разъемом под датчик температуры ПЭД
HV - в соответствии с таблицей 2
Q - конструктивное исполнение нижней части ТМСП:
отсутствие буквы - базовое исполнение - внутренняя резьба НКТ60;
А - исполнение с резьбой 073;
Б - исполнение с фланцем.
GG - исполнение ТМСП по составу датчиков в соответствии с таблицей 3
* - может присутствовать специальное обозначение или дополнительный функционал: БВ - блок выносной БР - блок расходомера
KR - исполнение по коррозионной стойкости корпуса ТМСП: - отсутствие буквы - не коррозионно-стойкое исполнение; К1 - корпус выполнен из нержавеющей стали;
К3 - коррозийно-износостойкое покрытие Super-Stainless нанесенное газопламенным методом;
КН - коррозийно-износостойкое исполненные из нержавеющей стали.
КМ - коррозийно-износостойкое покрытие Монель.
Таблица 2 - Расшифровка кода HV_______________________________________________
| Код HV в обозначении системы | Расшифровка кода (производитель ПЭД или вариант исполнения для заказчика) |
| П0 | без стыковочного комплекта |
| П1 | ООО «АЛМАЗ» |
| П2 | ОАО «АЛНАС» |
| П3 | ООО «Борец» |
| П4 | ООО «Лысьва-нефтемаш» |
| П5 | ООО «Новомет-Пермь» |
| П6 | ООО «НПК ЛЕПСЕ Нефтемаш» |
| ПР | ООО НК «РОСНЕФТЬ» |
| ПЛ | ПАО «ЛУКОЙЛ» |
Таблица 3 - Исполнение ТМСП по составу датчиков
| Наименование параметра | Код исполнения ТМСП* | |||
| 01 | 02 | 03 | 04 | |
| Давление пластовой жидкости на приеме насоса | + | + | + | + |
| Давление пластовой жидкости на выкиде насоса | + | |||
| Температура пластовой жидкости на приеме насоса | + | + | + | + |
| Температура масла ПЭД | + | + | + | |
| Температура обмотки ПЭД | + | + | + | |
| Вибрация радиальная (X, Y) | + | + | + | + |
| Вибрация осевая (Z) | + | + | + | + |
* - знаком «+» обозначается наличие соответствующего параметра
Общий вид блоков ТМСП и ТМСН приведён на рисунках 1 и 2. Допускается изготовление блоков с другим цветом корпуса.
Пломбирование средства измерений не предусмотрено.
Заводской номер систем, состоящий из арабских цифр наносятся на корпус ТМСН типографским методом, методом гравировки, или другим методом, предусмотренным изготовителем, в месте, приведённом на рисунке 2. Заводской номер ТМСП наносится на корпус блока методом гравировки. Нанесение знака поверки на корпус систем не предусмотрено конструкцией.
место нанесения заводского номера ТМСП

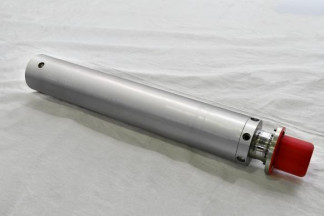

Рисунок 1 - Общий вид ТМСП
Рисунок 2 - Общий вид ТМСН
Программное обеспечение (ПО) систем состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО, которое устанавливается в корпус ТМСП на предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО приведены в таблице 4.
Таблица 4 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии ПО | не ниже 2004 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Автономное ПО состоит из Программы коммуникации и служит для отображения измеренных параметров. В качестве автономного ПО также может быть использовано ПО сторонних разработчиков совместимое с устройствами, работающими по протоколу MODBUS RTU.
Метрологические и технические характеристики системы и ее компонентов приведены в таблицах 5-7. Показатели надежности приведены в таблице 8.
Таблица 5 - Метрологические характеристики системы_______________________________
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +150 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры, % | ±1,5 |
| Разрешающая способность при измерении температуры, °С | 0,01 |
| Диапазон измерений избыточного давления, МПа - для систем телеметрии ИНМ-ТМС-4.06-40 - для систем телеметрии ИНМ-ТМС-4.06-60 | от 0 до 40 от 0 до 60 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % 1) | ±0,5; ±1,0 |
| Разрешающая способность при измерении давления, МПа | 0,001 |
| 1) Информация приведена в паспорте | |
Таблица 6 - Технические характеристики ТМСН
| Наименование характеристики | Значение |
| Диапазон показаний электрического сопротивления изоляции, кОм | от 10 до 9999 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 110 до 285 50±1 |
| Потребляемая мощность, Вт, не более | 150 |
| Интерфейсы связи | RS-232, RS-485 |
| Электрическое сопротивление изоляции, МОм (при температуре окружающей среды от +15 до +25 °С и напряжении 1500 В), не менее | 40 |
| Габаритные размеры (ДхШхВ), мм, не более | 125x245x200 |
| Масса, кг, не более | 5,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре окружающего воздуха +25 °С), % | от -60 до +60 до 100 |
Таблица 7 - Технические характеристики ТМСП
| Наименование характеристики | Значение |
| Диапазон показаний виброускорения по осям X, Y, Z, м/с2 | от 0 до 30 |
| Диапазон показаний температуры, °С | от 0 до +200 |
| Потребляемая мощность, Вт, не более: | 20 |
| Параметры электропитания (от ТМСН): - напряжение постоянного тока, В | 100 |
| Электрическое сопротивление изоляции, МОм (при воздействии напряжения постоянного тока 5000 В или напряжения переменного тока 4000 В, частотой 50 Гц), не менее: - при температуре окружающей среды от +15 до +25 °С - при температуре окружающей среды +150 °С | 100 10 |
| Наименование характеристики | Значение |
| Габаритные размеры, не более: - диаметр, мм - длина, мм | 103 737 |
| Масса, кг, не более | 22,5 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +1701) |
| 1) до +200 °С (кратковременно) | |
Таблица 8 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации и Паспорта типографским способом.
Системы поставляются в комплекте в соответствии с таблицей 9.
Таблица 9
| Наименование | Обозначение | Количество |
| Блок наземный | ТМСН | 1 шт. |
| Блок погружной | ИНМ-ТМСП-4.06 | 1 шт. |
| Паспорт | АФНИ.424314.011 ПС | 1 экз. |
| Руководство по эксплуатации | АФНИ.424314.011 РЭ | 1 экз. |
| Комплект монтажных частей | ТМСП-103 ИНМ.ТМСП.00 | 1 комплект |
| Упаковка | ТМСП | 1 шт. |
приведены в разделе «3 Использование по назначению» Руководства по эксплуатации АФНИ.424314.011 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. №147 «Об утверждении Государственной первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 14.04.2026 г. № 731 «Об утверждении Государственного первичного эталона единицы давления - паскали и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
АФНИ.424314.011 ТУ. Системы телеметрии ИНМ-ТМС-4.06. Технические условия
