| Номер в госреестре | 98762-26 |
| Наименование СИ | Делитель напряжения ёмкостный |
| Обозначение типа СИ | SMC 750/1000 |
| Изготовитель | «VEB Transformatoren - und Röntgenwerk "Hermann Matern" |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Делитель напряжения ёмкостный SMC 750/1000 предназначен для масштабного преобразования высокого электрического напряжения стандартизованных коммутационных импульсов.
К данному типу средств измерений относится делитель напряжения ёмкостный, SMC 750/1000, заводской номер 32013.
Принцип действия делителя напряжения ёмкостного SMC 750/1000 (далее - делителя) основан на масштабном преобразовании высокого напряжения посредством последовательно включённых конденсаторов.
Делитель содержит следующие основные узлы: высоковольтный электрод, электростатические экраны, плечо высокого напряжения, плечо низкого напряжения, низковольтный вывод, изолирующий корпус.
Делитель выполнен в стационарном исполнении на металлическом основании и установлен без растяжек на полу высоковольтной лаборатории. Ёмкость верхнего плеча собрана из отдельных, последовательно соединенных конденсаторов, помещенных в изоляционную трубу, заполненную трансформаторным маслом. Ёмкость нижнего плеча находится внизу у основания делителя в экранированном металлическом корпусе.
Кольцевые управляющие электроды измерительного делителя, расположенные на изоляционной трубе, обеспечивают практически линейное распределение напряжения вдоль высоковольтной ёмкости. На нижнем плече делителя располагается демпфирующее сопротивление 1 кОм.
Делитель используется при испытаниях электрической прочности изоляции высоковольтных электротехнических изделий напряжением стандартизованных коммутационных импульсов, а также при испытаниях летательных аппаратов на избирательность контактом исходного лидера молнии. Делитель также может служить одновременно в качестве нагрузочного конденсатора для генератора импульсных напряжений.
Серийный номер делителя, состоящий из 5 арабских цифр, наносится на нижний и верхний модуль плеча высокого напряжения и дополнительно для удобства монтажа на каждый модуль через дробь наносится порядковый номер модуля (1 и 2 соответственно) в виде металлических информационных табличек.
Пломбирование делителя осуществляется в виде наклейки «ВНИМАНИЕ! ОПЛОМБИРОВАНО!», расположенной на металлическом корпусе нижнего плеча делителя.
Нанесение знака поверки на средство измерений не предусмотрено.

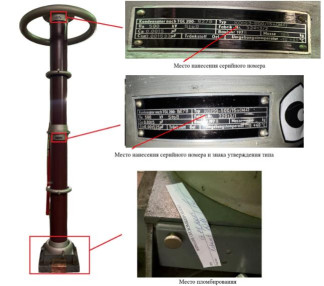

Общий вид средства измерений с указанием места нанесения серийного номера, знака утверждения типа, места пломбирования представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид делителя напряжения ёмкостного SMC 750/1000 с указанием мест пломбирования от несанкционированного доступа, нанесения серийного номера и знака утверждения типа
Метрологические характеристики делителя приведены в таблице 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжений стандартизованного коммутационного импульса напряжения, кВ | от 125 до 500 |
| Полярность импульсов | положительная или отрицательная |
| Пределы относительной погрешности измерений напряжений стандартизованного коммутационного импульса напряжения, % | ±3,0 |
| Номинальный масштабный коэффициент | 1168 |
| Допускаемое отклонение масштабного коэффициента от номинального значения | ±100 |
Таблица 2 -Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - высота - диаметр | 3950 1250 |
| Масса (без экранов и установочной рамы), кг, не более | 320 |
| Номинальное значение электрического сопротивления защитного резистора, Ом | 1000 |
| Допускаемое отклонение от номинального значения электрического сопротивления защитного резистора, % | ±5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 7000 |
наносится на наклейку, расположенную на нижнем модуле плеча высокого напряжения, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средств измерений приведена в таблице 3.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Делитель напряжения ёмкостный | SMC 750/1000 | 1 шт. | _ |
| Переходник | _ | 1 шт. | |
| Кабель с разъемами | _ | 1 шт. | |
| Паспорт | ПС-06063-8МС-750-1000 | 1 экз. | _ |
| Руководство по эксплуатации | РЭ-06063-SMC-? | 1 экз. | _ |
приведены в разделе 6 «Правила эксплуатации» документа «Руководство № РЭ-06063-SMC^ по эксплуатации делителя напряжения ёмкостного SMC 750/1000».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
ГОСТ Р 8.817-2013 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ»
