| Номер в госреестре | 98761-26 |
| Наименование СИ | Система измерений количества и параметров газа горючего природного площадки СИКН № 568 |
| Изготовитель | Общество с ограниченной ответственностью «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и параметров газа горючего природного площадки СИКН № 568 (далее - СИКГ) предназначена для измерения объёма и объёмного расхода газа, приведённого к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа).
Принцип действия СИКГ основан на косвенном методе динамических измерений объёмного расхода и объёма газа, приведённых к стандартным условиям. Значение объёма свободного нефтяного газа, приведённого к стандартным условиям, вычисляют на основании измеренных значений объёмного расхода в рабочих условиях, температуры и давления газа в измерительном трубопроводе.
Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКГ и её компоненты. СИКГ представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. Средства измерений, входящие в состав СИКГ, приведены в таблице 1.
Таблица 1 - Состав СИКГ
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Расходомеры-счетчики вихревые 8800 мод. 8800DF | 14663-12 |
| Преобразователи давления измерительные 3051 мод. 3051TA | 14061-10 |
| Датчики температуры Rosemount 248 | 49085-12 |
| Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) | 43239-09 |
| Примечание — В состав СИКГ входят показывающие средства измерений давления и температуры утверждённых типов. | |
Основные функции СИКГ:
- измерение в автоматическом режиме объёмного расхода (объёма) газа в рабочих условиях, абсолютного давления и температуры газа;
- приведение объёмного расхода (объёма) газа к стандартным условиям;
- формирование отчётов, архивирование, хранение и передача на операторскую станцию измеренных и вычисленных значений;
- защита измерительной информации от несанкционированного доступа.
Место расположения СИКГ, заводской номер 574/2013: Тюменская область, ЯмалоНенецкий автономный округ, Пуровский район, ЛПДС «Пур-Пе». Пломбирование средств измерений, находящихся в составе СИКГ осуществляется согласно их описаниям типа. Нанесение знака поверки на СИКГ не предусмотрено. Заводской номер в виде цифрового обозначения указан на информационной табличке, установленной на двери шкафа измерительновычислительного комплекса, типографским способом.

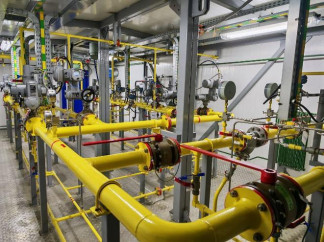

Общий вид СИКГ представлен на рисунке 1.
Рисунок 1 - Общий вид СИКГ
Рисунок 2 - Место нанесения заводского номера
Встроенное программное обеспечение (далее - ПО) комплекса измерительновычислительного ОКТОПУС-Л (OCTOPUS-L) является метрологически значимой частью программного обеспечения СИКГ. Метрологические характеристики СИКГ нормированы с учётом влияния программного обеспечения на результаты измерений.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ИВК «ОКТОПУС-Л» |
| Идентификационное наименование ПО | Formula.o |
| Номер версии ПО | 6.05 |
| Цифровой идентификатор ПО | DFA87DAC |
| Алгоритм вычисления цифрового идентификатора | CRC 32 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения объёмного расхода газа, приведенного к стандартным условиям, м3/ч: - по трубопроводу Dy 15 (ИЛ1, ИЛ2) - по трубопроводу Dy 50 (ИЛ3, ИЛ4) | от 13,9 до 297,0 от 158,0 до 950,0 |
| Пределы допускаемой относительной погрешности измерения объёма газа, приведённого к стандартным условиям, % | ± 3,0 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий | 4 |
| Измеряемая среда | природный газ |
| Характеристики измеряемой среды: - абсолютное давление, МПа - температура, °С | от 0,2 до 0,6 от + 5 до + 30 |
| Температура окружающего воздуха, °С: - в блоке измерительных линий - в помещении системы обработки информации | от - 5 до + 35 от + 10 до + 35 |
наносится на титульный лист инструкции по эксплуатации СИКГ и на информационной табличке, установленной на двери шкафа измерительно-вычислительного комплекса, типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений количества и параметров газа горючего природного площадки СИКН № 568 | — | 1 |
| Инструкция по эксплуатации | — | 1 |
| Паспорт | — | 1 |
приведены в документе ВЯ-1980/2025 ГСИ. Объемный расход и объем газа горючего природного. Методика измерений системой измерений количества и параметров газа горючего природного площадки СИКН № 568 ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2026.53197.
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.7.1)
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
