| Номер в госреестре | 98757-26 |
| Наименование СИ | Измерители оптической мощности многоканальные |
| Обозначение типа СИ | PM2100 |
| Изготовитель | Компания «FIBERPRO, Inc.» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители оптической мощности многоканальные PM2100 (далее - измеритель) предназначены для измерений средней мощности оптического излучения в волоконнооптических кабелях и оптических компонентах в спектральном диапазоне от 1250 до 1630 нм.
Принцип действия измерителя основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Управление работой измерителя осуществляется с помощью персонального компьютера (ПК). Измеритель может быть подключен к компьютеру по интерфейсам RS-232; GPIB; TCP/IP и работать в синхронном и асинхронном режимах.
Конструктивно измеритель состоит из:
- базового блока PM2100, выполненного в прямоугольном металлическом корпусе настольно-переносного типа
- пяти четырёхканальных измерительных модулей CM1104, обеспечивающих измерение оптической мощности по двадцати каналам (каналы от 1 до 20).
Серийный номер измерителя в виде последовательности арабских цифр и латинских букв нанесен печатным способом на наклейку, расположенную на задней панели корпуса.
К средствам измерений данного типа относятся измерители оптической мощности многоканальные PM2100 с серийными номерами МОР2143571006 и МОР2143571007.
Для ограничения доступа внутрь корпуса произведено его пломбирование методом опечатывания.
Нанесение знака поверки не предусмотрено.
Общий вид измерителя, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок представлены на рисунках 1 и 2.
Место нанесения
маркировки
Рисунок 1 - Измеритель оптической мощности многоканальный PM2100 (передняя панель)
Место нанесения серийного номера
Место пломбирования

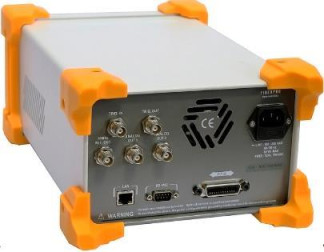

Рисунок 2 - Измеритель оптической мощности многоканальный PM2100
(задняя панель)
Программное обеспечение (далее - ПО), входящее в состав измерителя, выполняет функции управления процессом измерений и обмена системными командами и командами управления процессом измерений между ПК и измерителем.
Метрологически значимая часть ПО измерителя представляет программный продукт «FIBERPRO MCOPM» и располагается в аппаратной части измерителя. Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса измерителя. Пользовательская программа «Asynchronous measurement» позволяет управлять с ПК работой измерителя и выводить на его экран результаты измерений.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | FIBERPRO MCOPM | Asynchronous measurement |
| Номер версии (идентификационный номер) ПО | Ver.1.23 и выше | Ver.1.0 и выше |
| Цифровой идентификатор ПО | _ | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий спектральный диапазон, нм | от 1250 до 1630 |
| Диапазон измерений уровня средней мощности оптического излучения, Вт (дБм) | от 10-9 до 10-2 (от -60 до +10) |
| Пределы допускаемой относительной погрешности измерений уровней средней мощности оптического излучения в рабочем спектральном диапазоне, % | ±7,0 |
| Пределы допускаемой относительной погрешности измерений относительных уровней средней мощности оптического излучения в диапазоне от 10-9 до 10-2 Вт (от минус 60 до 10 дБм), % | ±2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 234х350х154 |
| Масса, кг, не более | 6 |
| Напряжение питания переменного тока, В | от 100 до 240 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +35 80 |
наносится на титульный лист Руководства по эксплуатации измерителя печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель оптической мощности многоканальный PM2100 в составе: - базовый блок - измерительный модуль | PM2100 CM1104 | 1 шт. 5 шт. |
| Сетевой кабель | - | 1 шт. |
| LAN кабель | - | 1 шт. |
| Flash-накопитель с программным обеспечением: - FIBERPRO MCOPM - Asynchronous measurement | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Метод измерения оптической мощности» документа «Измеритель оптической мощности многоканальный PM2100. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»
ГОСТ Р 8.720-2024 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки»
