| Номер в госреестре | 98754-26 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТЛМ-10-1(1)-У3 |
| Изготовитель | Открытое акционерное общество «Самарский трансформатор» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Трансформаторы тока ТЛМ-10-1(1)-У3 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К средствам измерений данного типа относятся трансформаторы тока ТЛМ-10-1(1)-У3 зав. № 0646150000010, 0646150000016, 0646150000017, 0646150000018, 0646150000019, 0646150000020, 0646150000023, 0646150000024, 0646150000026, 0646150000034, 0646150000038, 0646150000039, 0646150000041, 0646150000045, 0646150000046, 2635140000001, 2635140000002, 3959120000001, 3959120000002.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

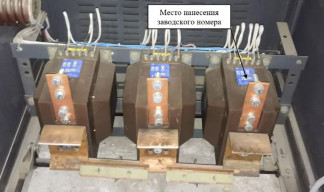

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 0646150000026, 0646150000034, 0646150000038, 0646150000039, 0646150000041, 0646150000045 | 0646150000010, 0646150000016, 0646150000017, 0646150000018, 0646150000019, 0646150000020, 0646150000023, 0646150000024, 0646150000046 | |
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный первичный ток 11ном, А | 200 | 400 |
| Номинальный вторичный ток Ъном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5S | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА | 10 | 10 |
Таблица 1.2 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 3959120000001, 3959120000002 | 2635140000001, 2635140000002 | |
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный первичный ток 11ном, А | 300 | 800 |
| Номинальный вторичный ток Ъном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5S | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА | 10 | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТЛМ-10-1(1)-У3 | 1 шт. |
| Паспорт | ТЛМ-10-1(1)-У3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.
