| Номер в госреестре | 98739-26 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-8-11-00.000 |
| Изготовитель | Акционерное общество «Сибнефтемаш» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-8-11-00.000 (далее - резервуар) предназначен для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочной таблице резервуара.
Резервуар представляет собой горизонтально установленный стальной сосуд цилиндрической формы, оснащенный люками и патрубками. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Заводской номер в виде цифрового обозначения, обеспечивающего идентификацию средства измерений, нанесен методом штамповки на металлический шильд резервуара. Шильд резервуара закреплен на видимой части корпуса резервуара.
Резервуар с заводским номером 18 расположен на территории «Обустройство Игнялинского нефтегазоконденсатного месторождения. Приемо-сдаточный пункт» ООО «Газпромнефть-Ангара».

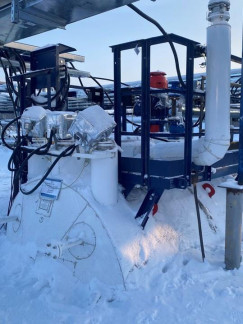

Общий вид резервуара и замерного люка представлен на рисунке 1.
Нанесение знака поверки на резервуар не предусмотрено.
Пломбирование резервуара не предусмотрено.
Место нанесения заводского номера
|Маркд Hornet
I ^5 СИБНЕФТЕМАШ
Рабочее Зобление. МПа
____/ЗаЬоЗской номе{ J ГоЗ изготовления
Сделано б России
__________, Пробное Зобление, МПа Расчетная температура стенки. С Минимальная допустимая температура стенки лоб расчетным Заблением, С £ иола корпуса| -----
Расчетное Зобление МПа
Ж
Рисунок 1- Общий вид резервуара с заводским номером 18 и его замерного люка
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 8 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -50 до +50 |
Т а б л и ц а 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
наносится на паспорт резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-8-11-00.000 | 1 шт. |
| Паспорт | _ | 1 экз. |
ФР.1.29.2025.52249 «МН 1427-2025 «ГСИ. Масса нефти. Методика измерений в резервуарах горизонтальных стальных на Приемо-сдаточном пункте (ПСП) «Ангара».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
