| Номер в госреестре | 98717-26 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZBJ9-10 |
| Изготовитель | Dalian No.1 Instrument Transformer Co., Ltd. |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LZZBJ9-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов - опорные с литой изоляцией.
Трансформаторы выполнены с тремя или четырьмя вторичными обмотками. Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое.
Крепление трансформаторов осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку с указанием технических данных и заводского номера в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр. Заводской номер наносится на табличку технических данных трансформатора методом лазерной гравировки.
Трансформаторы изготовлены в следующих модификациях: LZZBJ9-10K2
и LZZBJ9-10C5G3, имеющих незначительные отличия корпуса.
| К трансформаторам данного типа | относятся трансформаторы тока |
| LZZBJ9-10 модификации LZZBJ9-1OK2 с заводскими номерами 24040866020001, | |
| 24040866020002, 24040866020003, 24040866020004, | 24040866020005, 24040866020006, |
| 24040866020007, 24040866020008, 24040866020009, | 24040866020010, 24040866020011, |
| 24040866020012 и модификации LZZBJ9-10C5G3 с заводскими номерами 24040866010001, | |
| 24040866010002, 24040866010003, 24040866010006, | 24040866010007, 24040866010008, |
| 24040866010009, 24040866010010, 24040866010011, | 24040866010013, 24040866010015, |
| 24040866010017, 24040866010018, 24040866010019, | 24040866010021, 24040866010022, |
| 24040866010023, 24040866010024, 24040866010025, | 24040866010026, 24040866010027, |
| 24040866010028, 24040866010029, 24040866010030, | 24040866010031, 24040866010032, |
| 24040866010033, 24040866010034, 24040866010035, | 24040866010036, 24040866030001, |
| 24040866030002, 24040866030003, 24040866030004, | 24040866030005, 24040866030006, |
24040866030007,
24040866030012,
24040866030017,
24040866030022,
24040866030027,
24040866030032,
24040866030037,
24040866030042,
24040866030047,
24040866030052,
24040866030057,
24040866030008,
24040866030013,
24040866030018,
24040866030023,
24040866030028,
24040866030033,
24040866030038,
24040866030043,
24040866030048,
24040866030053,
24040866030058,
24040866030009,
24040866030014,
24040866030019,
24040866030024,
24040866030029,
24040866030034,
24040866030039,
24040866030044,
24040866030049,
24040866030054,
24040866030059,
24040866030010,
24040866030015,
24040866030020,
24040866030025,
24040866030030,
24040866030035,
24040866030040,
24040866030045,
24040866030050,
24040866030055,
24040866030060,
24040866030011
24040866030016
24040866030021
24040866030026
24040866030031
24040866030036
24040866030041
24040866030046
24040866030051
24040866030056
25070002010001
25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и обозначение места нанесения заводских номеров представлено представлен на рисунках 1 и 2.
В
А

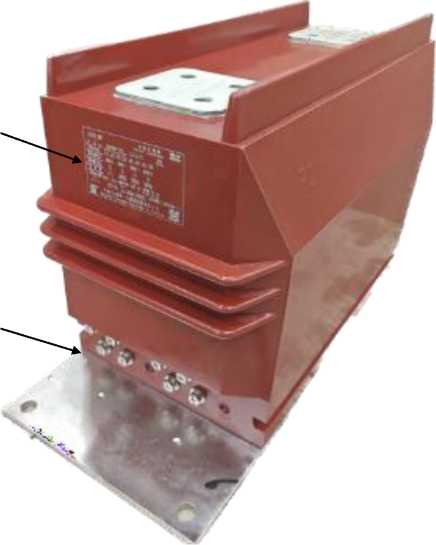

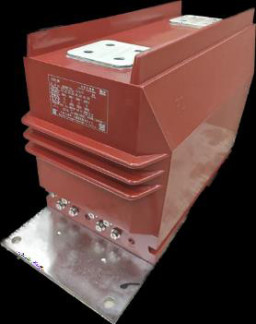

Рисунок 1 - Общий вид модификации LZZBJ9-10K2, обозначение места пломбировки от несанкционированного доступа (А) и обозначение места нанесения заводского номера (В)
В
А

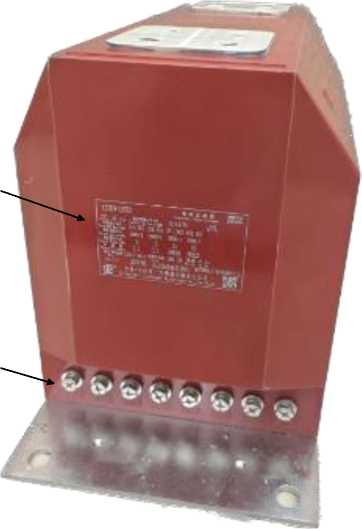

Рисунок 2 - Общий вид модификации LZZBJ9-10C5G3 обозначение места пломбировки от несанкционированного доступа (А) и обозначение места нанесения заводского номера (В)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжения трансформаторов, кВ | 10 |
| Номинальный первичный ток 11ном, А - для заводских номеров 24040866020001, 24040866020002, 24040866020003, 24040866020004, 24040866020005, 24040866020006, 24040866020007, 24040866020008, 24040866020009, 24040866020010, 24040866020011, 24040866020012 - для заводских номеров 24040866030001, 24040866030002, 24040866030003, 24040866030004, 24040866030005, 24040866030006, 24040866030007, 24040866030008, 24040866030009, 24040866030010, 24040866030011, 24040866030012, 24040866030013, 24040866030014, 24040866030015, 24040866030016, 24040866030017, 24040866030018, 24040866030019, 24040866030020, 24040866030021, 24040866030022, 24040866030023, 24040866030024, 24040866030025, 24040866030026, 24040866030027, 24040866030028, 24040866030029, 24040866030030, 24040866030031, 24040866030032, 24040866030033, 24040866030034, 24040866030035, 24040866030036, 24040866030037, 24040866030038, 24040866030039, 24040866030040, 24040866030041, 24040866030042, 24040866030043, 24040866030044, 24040866030045, 24040866030046, 24040866030047, 24040866030048, 24040866030049, 24040866030050, 24040866030051, 24040866030052, 24040866030053, 24040866030054, 24040866030055, 24040866030056, 24040866030057, 24040866030058, 24040866030059, 24040866030060, 25070002010001, 25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003 | 2000 400 |
| Наименование характеристики | Значение |
| - для заводских номеров 24040866010001, 24040866010002, 24040866010003, 24040866010006, 24040866010007, 24040866010008, 24040866010009, 24040866010010, 24040866010011, 24040866010013, 24040866010015, 24040866010017, 24040866010018, 24040866010019, 24040866010021, 24040866010022, 24040866010023, 24040866010024, 24040866010025, 24040866010026, 24040866010027, 24040866010028, 24040866010029, 24040866010030, 24040866010031, 24040866010032, 24040866010033, 24040866010034, 24040866010035, 24040866010036 | 150 |
| Номинальный вторичный ток Ъном, А | 1 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 | 0,5S/0,5S |
| Класс точности обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 - для заводских номеров 24040866020001, 24040866020002, 24040866020003, 24040866020004, 24040866020005, 24040866020006, 24040866020007, 24040866020008, 24040866020009, 24040866020010, 24040866020011, 24040866020012 - для заводских номеров 24040866030001, 24040866030002, 24040866030003, 24040866030004, 24040866030005, 24040866030006, 24040866030007, 24040866030008, 24040866030009, 24040866030010, 24040866030011, 24040866030012, 24040866030013, 24040866030014, 24040866030015, 24040866030016, 24040866030017, 24040866030018, 24040866030019, 24040866030020, 24040866030021, 24040866030022, 24040866030023, 24040866030024, 24040866030025, 24040866030026, 24040866030027, 24040866030028, 24040866030029, 24040866030030, 24040866030031, 24040866030032, 24040866030033, 24040866030034, 24040866030035, 24040866030036, 24040866030037, 24040866030038, 24040866030039, 24040866030040, 24040866030041, 24040866030042, 24040866030043, 24040866030044, 24040866030045, 24040866030046, 24040866030047, 24040866030048, 24040866030049, 24040866030050, 24040866030051, 24040866030052, 24040866030053, 24040866030054, 24040866030055, 24040866030056, 24040866030057, 24040866030058, 24040866030059, 24040866030060, 25070002010001, 25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003, 24040866010001, 24040866010002, 24040866010003, 24040866010006, 24040866010007, 24040866010008, 24040866010009, 24040866010010, 24040866010011, 24040866010013, 24040866010015, 24040866010017, 24040866010018, 24040866010019, 24040866010021, 24040866010022, 24040866010023, 24040866010024, 24040866010025, 24040866010026, 24040866010027, 24040866010028, 24040866010029, 24040866010030, 24040866010031, 24040866010032, 24040866010033, 24040866010034, 24040866010035, 24040866010036 | 10PR/10PR 10PR |
| Номинальная вторичная нагрузка, В^А - для заводских номеров 24040866020001, 24040866020002, 24040866020003, 24040866020004, 24040866020005, 24040866020006, 24040866020007, 24040866020008, 24040866020009, 24040866020010, 24040866020011, 24040866020012 - для заводских номеров 24040866030001, 24040866030002, 24040866030003, 24040866030004, 24040866030005, 24040866030006, 24040866030007, 24040866030008, 24040866030009, 24040866030010, 24040866030011, 24040866030012, 24040866030013, 24040866030014, | 10/20/30/30 |
| Наименование характеристики | Значение |
| 24040866030015, 24040866030016, 24040866030017, 24040866030018, 24040866030019, 24040866030020, 24040866030021, 24040866030022, 24040866030023, 24040866030024, 24040866030025, 24040866030026, 24040866030027, 24040866030028, 24040866030029, 24040866030030, 24040866030031, 24040866030032, 24040866030033, 24040866030034, 24040866030035, 24040866030036, 24040866030037, 24040866030038, 24040866030039, 24040866030040, 24040866030041, 24040866030042, 24040866030043, 24040866030044, 24040866030045, 24040866030046, 24040866030047, 24040866030048, 24040866030049, 24040866030050, 24040866030051, 24040866030052, 24040866030053, 24040866030054, 24040866030055, 24040866030056, 24040866030057, 24040866030058, 24040866030059, 24040866030060, 25070002010001, 25070002010002, 25070002010003, 25080130010001, 25080130010002, 25080130010003, 24040866010001, 24040866010002, 24040866010003, 24040866010006, 24040866010007, 24040866010008, 24040866010009, 24040866010010, 24040866010011, 24040866010013, 24040866010015, 24040866010017, 24040866010018, 24040866010019, 24040866010021, 24040866010022, 24040866010023, 24040866010024, 24040866010025, 24040866010026, 24040866010027, 24040866010028, 24040866010029, 24040866010030, 24040866010031, 24040866010032, 24040866010033, 24040866010034, 24040866010035, 24040866010036 | 10/20/30 |
Таблица 2 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор тока | LZZBJ9-10 | 1 |
| Паспорт | - | 1 |
приведены в разделе «Общие сведения» паспорта трансформатора.
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491
