| Номер в госреестре | 98712-26 |
| Наименование СИ | Гигрометры |
| Обозначение типа СИ | Rotronic HygroPalm HP32 |
| Изготовитель | «Rotronic AG» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гигрометры Rotronic HygroPalm HP32 (далее по тексту - гигрометры) предназначены для измерений относительной влажности и температуры неагрессивных газовых сред, равновесной относительной влажности бумаги и картона, равновесной относительной влажности пищевой и фармацевтической продукции.
Принцип действия гигрометров основан на сорбционном методе измерения относительной влажности, заключающемся в изменении ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора.
Гигрометры представляют собой портативные ручные измерительные приборы и включают в себя измерительный преобразователь с дисплеем, зонд влажности и температуры, подключаемый непосредственно, либо через удлинительный кабель, дата-кабель и сетевое зарядное устройство. Зонд влажности и температуры является взаимозаменяемым и включает в себя сенсор относительной влажности и сенсор температуры Pt100, встроенный микроконтроллер для цифровой обработки сигналов с сенсоров и модуль энергонезависимой памяти, содержащей градуировочные коэффициенты и параметры настройки. Зонд обеспечивает передачу сигналов относительной влажности и температуры в цифровом формате в измерительный преобразователь, предназначенный для вывода значений измеряемых величин на жидкокристаллический дисплей, выбора режимов измерений, сохранения результатов измерений в память. Гигрометры выпущены в исполнении HP32. Электрическое питание гигрометров осуществляется с помощью литий-полимерного аккумулятора 3,7 В, 1000 мАч.
К гигрометрам данного типа относятся следующие серийные номера №№ 5250511, 5250512, 5250513, 5250515, 5250539, 5250698, 5250793, 5250794, 5250799, 5250800, 5250505, 5250509, 5250510, 5250821, 5241812, 5241809, 5241811, 5241810.
Зонды относительной влажности и температуры выполнены в различных конструктивных исполнениях:
• HC2A-S (015х108 мм, в пластиковом корпусе черного цвета, с несъёмным фильтром 40 мкм)
• HC2A-SM (015х109 мм, в стальном корпусе, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм)
• HC2A-SH (015х108 мм, в пластиковом корпусе черного цвета, с несъёмным фильтром 40 мкм)
• HC2A-S3 (015х108 мм, в пластиковом корпусе белого цвета, с несъёмным фильтром 40 мкм)
• HC2A-S3A (015x108 мм, в пластиковом корпусе белого цвета, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм)
• HC2A-S3H (015х108 мм, в пластиковом корпусе белого цвета, с несъёмным фильтром 40 мкм)
• HC2A-S-HH (015х108 мм, в пластиковом корпусе черного цвета, без фильтра)
• HC2-SM-HH (015х109 мм, в стальном корпусе, с съёмным стальным сеточным фильтром 25мкм, или тефлоновым фильтром 10 мкм)
• НС2-С04 (04х57 мм, в стальном корпусе, с несъёмным удлинительным кабелем 2 метра, без фильтра)
• НС2-С05 (05х51 мм, в корпусе из латуни с никелевым покрытием, с несъёмным удлинительным кабелем 2 метра, без фильтра)
• HC2-HP28 (010х280 мм, в стальном корпусе, ручка из РОМ пластика, с несъёмным удлинительным кабелем 2 метра, с стальным пористым фильтром 10 мкм)
• HC2-HP50 (010х500 мм, в стальном корпусе, ручка из РОМ пластика, с несъёмным удлинительным кабелем 2 метра, с стальным пористым фильтром 10 мкм)
• HC2-HS28 (плоский щуп 18х3х280 мм, в дюралевом корпусе, ручка из РОМ пластика, с несъёмным удлинительным кабелем 2 метра)
• HC2-IS25 (034х80 мм, в пластиковом корпусе черного цвета и стальной резьбой 3/4'' G, с несъёмным стальным пористым фильтром 10 мкм)
• HC2A-IC102 (015х100 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)
• HC2A-IC105 (015х100 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 5 метров, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)
• HC2A-IC302 (015х250 мм в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)
• HC2A-IC402-A (015/25х428 мм в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)
• HC2A-IC702-A (015/25х728 мм в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)
• HC2-HK25 (015х250 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)
• HC2-HK40 (015х400 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)
• HC2A-IM102-M (015х130 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)
• HC2A-IM302-M (015х280 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм)
• HC2A-IM305-M (015х280 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 5 метров, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм)
• HC2A-IE02-G (015x148 мм, с резьбой 1/2'' G, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм )
• HC2A-IE02-NPT (015х148 мм, с резьбой 1/2'' NPT, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм
• HC2A-IM102-M (015х86 мм, в стальном корпусе, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)
• HC2A-IM302-M (015х236 мм, в стальном корпусе, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм)
Все зонды относительной влажности и температуры могут использоваться с дополнительными съёмными удлинительными кабелями 1, 2 или 5 метров.
Общий вид гигрометров представлен на рисунке 1.
Гигрометры имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, которые нанесены с помощью наклейки на заднюю панель в виде цифрового обозначения (рисунок 2). Серийный номер на корпусе гигрометра должен соответствовать серийному номеру, отображаемому в меню гигрометра (рисунок 3).
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт гигрометров в соответствии с действующим законодательством.

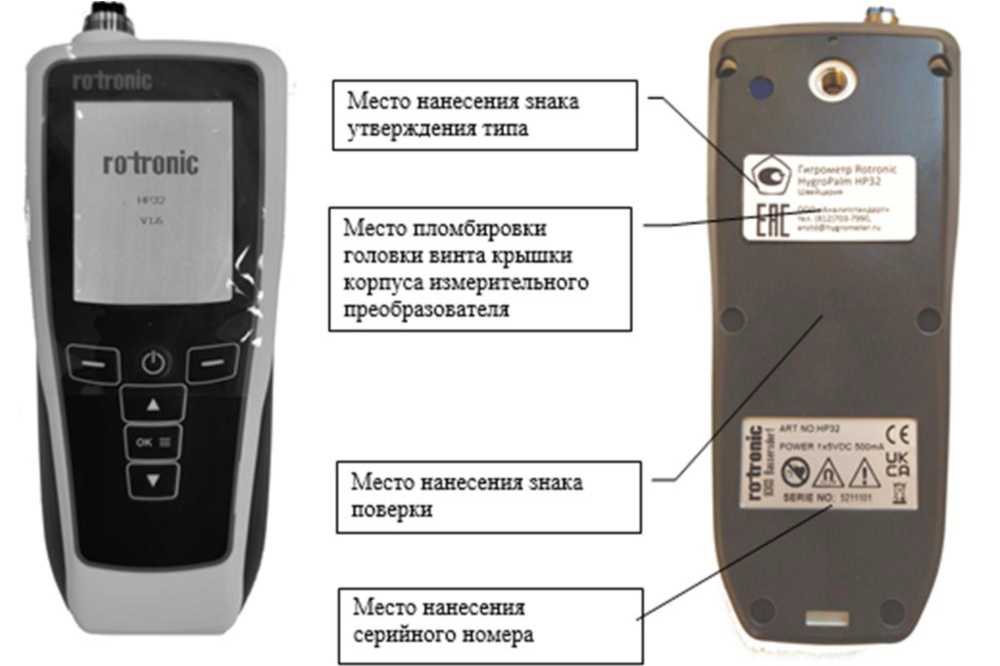

Место пломбировки корпуса измерительного преобразователя от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 2.
Место пломбировки головки винта крышки корпуса измерительного преобразователя
Место нанесения серийного номера
Место нанесения знака поверки
Место нанесения знака утверждения типа
ji(( ■ 1«о«'а'.део*мч
Си М««мо тии и
Рисунок 1 - общий вид гигрометров Rotronic HygroPalm HP32
Рисунок 2 - Место нанесения знака поверки, серийного номера и пломбирования от несанкционированного доступа

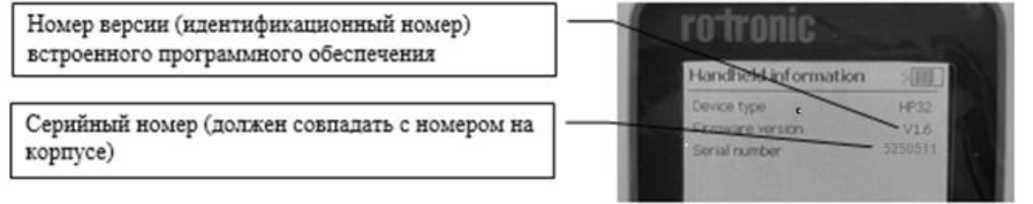

Серийный номер (должен совпадать с номером на корпусе)
Номер версии (идентификационный номер) встроенного программного обеспечения
Рисунок 3 - Отображение серийного номера и версии встроенного программного обеспечения на дисплее. Для вывода меню отображения серийного номера - 3 раза нажать клавишу «OK»
Гигрометры Rotronic HygroPalm HP32 имеют встроенное программное обеспечение (ПО) зондов влажности и температуры и измерительного преобразователя. ПО измерительного преобразователя обеспечивает следующие основные функции:
- управление питанием измерительного преобразователя и зондов;
- обработку и передачу измерительной информации от зондов;
- отображение результатов измерений и служебной информации на встроенном дисплее;
- отображение серийного номера и служебной информации на встроенном дисплее;
- запись, хранение и считывание данных из встроенной энергонезависимой памяти;
- формирование аналоговых и цифровых выходных сигналов;
- пересчет единиц влажности по запросу пользователя;
- самодиагностику аппаратной части измерительного преобразователя.
ПО зондов влажности и температуры выполняет следующие функции:
- обработку и передачу измерительной информации от сенсоров;
- запись измерительной информации в память.
Гигрометры Rotronic HygroPalm HP32 могут работать с автономным ПО.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик гигрометров.
Гигрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HP32_9102_V1_6.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.6 |
Метрологические и технические характеристики гигрометров приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений относительной влажности, % | от 0 до 100 |
| Диапазон измерений температуры, ОС - для зондов исполнений HC2-HP28, HC2-HP50, HC2-HS28, НС2-С04, HC2-C05, HC2-IS25 - для зонда исполнения HC2A-S, HC2A-SM, HC2A-SH, HC2A-S3, HC2A-S3A, HC2A-S3H, HC2A-S-HH, HC2-SM-HH - для зондов исполнений HC2A-IC102, HC2A-IC105, HC2A-IC302, HC2A-IC402-A, HC2A-IC702-A, HC2-HK25, HC2-HK40, HC2A-IM102-M, HC2A-IM302-M, HC2A-IM305-M, HC2A-IE02-G, HC2A-IE02-NPT | от -40 до +85 от -50 до +100 от -70 до +180 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % | ±1 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,1+0,002t) * |
| * где t - значение температуры по модулю, °С | |
Таблица 3 -Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 30х63х160 |
| Масса, кг, не более | 0,185 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % (без конденсации) | от -10 до +60 от 0 до 100 |
| Параметры электрического питания: - напряжение питания постоянного тока, В | 3,7 |
| Потребляемая мощность, В^А, не более | 0,04 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 24000 |
| Средний срок службы, лет, не менее | 8 |
нанесен на заднюю крышку корпуса гигрометра в виде наклейки и на титульный лист руководства по эксплуатации и паспорта типографским методом.
Таблица 5 - Комплект поставки гигрометров
| Наименование | Обозначение | Количество |
| Гигрометр Rotronic HygroPalm HP32 | Сер.№ 5250511, 5250512, 5250513, 5250515,5250539,5250698,5250793, 5250794, 5250799, 5250800, 5250505, 5250509, 5250510, 5250821, 5241812, 5241809, 5241811, 5241810 | 18 шт. |
| Паспорт | - | 18 экз. |
| Руководство по эксплуатации | - | 18 экз. |
| Измерительный блок | - | 18 шт. |
| Зонд влажности и температуры | - | 18 шт. |
| Дата-кабель micro-USB | - | 18 экз. |
| Крепежная клипса | - | 18 экз. |
| Ремешок с замком | - | 18 экз. |
| Чехол | - | 18 экз. |
| Сетевое зарядное устройство с USB выходом (по заказу) | - | 18 экз. |
| Защитный фильтр зонда (по заказу) | - | 18 экз. |
| Удлинительный кабель зонда (по заказу) | - | 18 экз. |
| Диск с программным обеспечением (по заказу) | - | 18 экз. |
приведены в разделе 8 «Настройка» документа «Гигрометры Rotronic HygroPalm HP32. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной для средств измерений влажности газов и температуры конденсации углеводородов»
Стандарт предприятия фирмы «Rotronic AG», Швейцария
