| Номер в госреестре | 98711-26 |
| Наименование СИ | Весы бункерные агрегата циркуляционного вакуумирования стали |
| Обозначение типа СИ | АЦВ |
| Изготовитель | Компания OM Siderurgica SRL |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы бункерные агрегата циркуляционного вакуумирования стали АЦВ (далее - весы) предназначены для измерения массы сыпучих материалов при статическом взвешивании.
Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных тензорезисторных (далее - датчики), возникающей под действием силы тяжести, в аналоговый электрический сигнал, с последующим аналого-цифровым преобразованием и обработкой данных, с дальнейшим определением значения массы материала и выводом результата взвешивания на дисплей оператора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) бункерного типа прямоугольного сечения, усиленного ребрами жесткости, датчиков весоизмерительных тензорезисторных, шкафа управления с встроенным в него модулем весоизмерительным.
К средствам измерений данного типа относятся весы бункерные агрегата циркуляционного вакуумирования стали АЦВ модификации АЦВ-8000 с заводским номером 1В, модификации АЦВ-3000 с заводским номером 2В, модификации АЦВ-2000 с заводскими номерами 3В, 4В, 5В, 6В.
В качестве датчиков в весах используются датчики весоизмерительные тензорезисторные RTN (рег. №21175-13).
В качестве модуля весоизмерительного в весах используются модуль весоизмерительный SIWAREX WP321 фирмы Siemens.
Буквенное обозначение типа модификаций и буквенно-цифровое обозначение заводских номеров весов наносится фотохимическим или лазерным методом на маркировочную табличку, расположенную на ГПУ, что обеспечивает его сохранность и идентификацию весов в процессе эксплуатации. Нанесение знака поверки на средство измерений не предусмотрено. Пломбировка весов не предусмотрена.
Общий вид весов и место нанесения маркировочной таблички представлен на рисунках 1. Общий вид шкафа управления представлен на рисунке 2. Общий вид маркировочной таблички представлен на рисунке 3.
Место нанесения маркировочной таблички

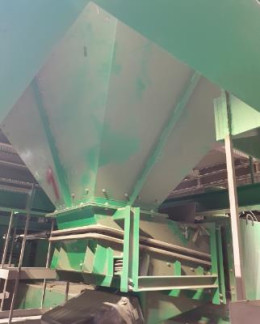

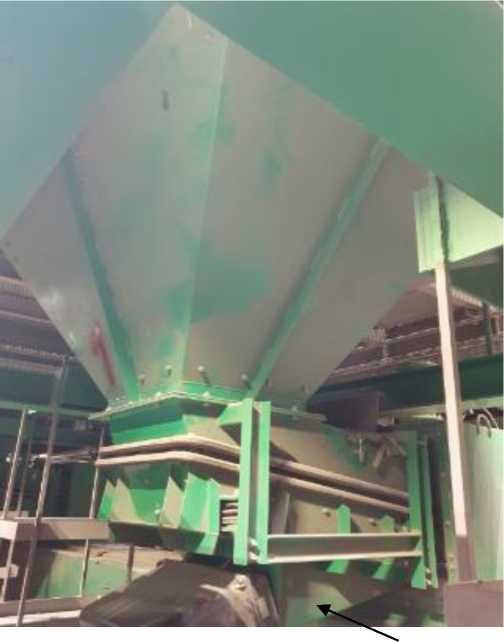

Рисунок 1 - Общий вид весов и место нанесения маркировочной таблички

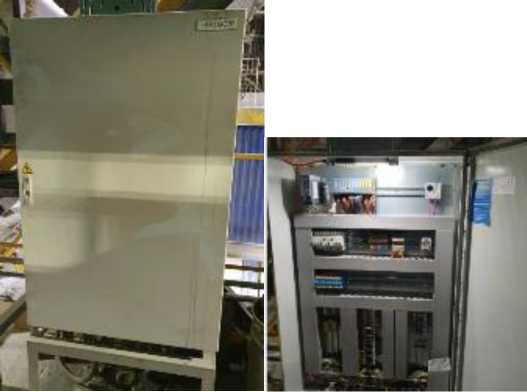

Рисунок 2 - Общий вид шкафа управления
| Весы АЦБ-ВООО № 1В | |
| Минимальная нагрузка | 100 кг |
| Максимальная нагрузка | SOOO кг |
| d | 5 кг |
Рисунок 3 - Общий вид маркировочной таблички весов
Программное обеспечение (далее - ПО) весы является встроенным и метрологически значимым.
Защита от несанкционированной настройки и вмешательства параметров регулировки и измерительной информации осуществляется с помощью пароля администратора при входе соответствующее меню и ограничением доступа к шкафу управления. Шкаф управления закрывается ключом, который хранится у ответственного лица.
Метрологические характеристики весов нормированы с учетом влияния ПО.
Идентификационные данные ПО отображаются на дисплее терминала и доступны для просмотра при включении.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование программного обеспечения | 50_03_WBINS |
| Номер версии (идентификационный номер) программного обеспечения | V17 upd7 |
| Цифровой идентификатор программного обеспечения | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения |
Таблица 2 - Метрологические характеристики
| Модификация весов | Максимальная нагрузка (Max), кг | Минимальная нагрузка (Min), кг | Дискретность (d), кг | Интервалы взвешивания, кг | Пределы допускаемой абсолютной погрешности весов, кг |
| АЦВ-8000 | 8000 | 100 | 5 | от 100 до 2500 включ. св. 2500 до 8000 включ. | ±20,0 ±40,0 |
| АЦВ-3000 | 3000 | 40 | 2 | от 40 до 1000 включ. св. 1000 до 3000 включ. | ±4,0 ±8,0 |
| АЦВ-2000 | 2000 | 20 | 1 | от 20 до 500 включ. св. 500 до 2000 включ. | ±4,0 ±8,0 |
Таблица 3 - Технические характеристики
| Наименование | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С | от +10 до +30 |
| Параметры электрического питания от сети переменного тока: -напряжение, В - частота, Гц | от 198 до 242 от 49 до 51 |
| Габаритные размеры весов (длина х ширина х высота) мм, не более: - модификация АЦВ-8000 - модификация АЦВ-3000 - модификация АЦВ-2000 | 3500х2000х2200 2000х1700х2200 1500х1250х2120 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Вероятность безотказной работы за 2000 часов | 0,95 |
наносится на титульный лист руководства по эксплуатации весов типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы бункерные агрегата циркуляционного вакуумирования стали | АЦВ | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 5 «Метод измерений» руководства по эксплуатации на весы.
Приказ Федерального агентства по техническому регулированию и метрологии от 04 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
