Модули фотограмметрические измерения линейных размеров Элемент, 98659-26

Назначение

Модули фотограмметрические измерения линейных размеров Элемент (далее - модули Элемент) предназначены для бесконтактных оптических измерений линейных размеров узлов подвижных единиц железнодорожного транспорта.

Описание

Принцип действия модулей Элемент основан на автоматическом контроле наличия элементов и узлов подвижной единицы, фотофиксации изображений узлов, выделении координат контрольных точек и определении расстояния между ними.

Модули Элемент представляют собой комплект оборудования, который после монтажа на месте эксплуатации применяется в составе систем автоматизированного контроля верхнего уровня в качестве средства измерений линейных размеров объектов.

Модули Элемент состоят из модуля фотофиксации, устанавливаемого в конструктиве напольного оборудования, и программного обеспечения, устанавливаемого в блоке обработки данных (не входит в состав модулей Элемент) из состава автоматизированной системы контроля верхнего уровня.

Напольное оборудование включает в себя конструктивы устройств модулей фотофиксации, оборудование подсветки зон контроля (расположенных по оси пути и с одной или с обеих сторон железнодорожного пути), шкафа коммутации и управления.

Оборудование подсветки зоны контроля представляет собой светодиодные панели, расположенные с внешней стороны конструктивов модулей Элемент. Включение и выключение подсветки происходит синхронно с работой фотокамер подачей внешнего управляющего сигнала от системы автоматизированного контроля верхнего уровня.

Блок обработки данных получает изображение измеряемого объекта с фотокамер, производит его обработку и запись исходного изображения с сохранением результатов измерений в базу данных.

Для просмотра изображения измеряемого объекта и результатов измерений линейных размеров диагностируемых элементов используется автоматизированное рабочее место оператора (далее - АРМ) системы автоматизированного контроля верхнего уровня.

Для локализации вагонов в момент прохождения первой колесной пары подвижного состава через зону диагностики срабатывает устройство регистрации осей и передает команду для запуска модулей Элемент и захвата изображений. Каждое фотоизображение получает метку фотограмметрических данных и в цифровом виде передается по оптической или проводной линии связи на блок обработки данных.

Фотокамеры модуля Элемент могут комплектоваться объективами высокого разрешения, как с фиксированным, так и с переменным фокусным расстоянием.

Модули Элемент в зависимости от места установки и конструкции напольного оборудования выпускаются в следующих исполнениях: боковое, боковое под наклоном, подвагонное.

При подвагонном исполнении модуля Элемент для контроля подвагонного пространства (КПП) напольное оборудование содержит отбойники и механические заслонки защиты фотокамер модуля, а также воздушную защиту защитного стекла, обеспечивая сохранение установленных в нем компонентов от воздействия окружающей среды и других внешних воздействий.

Модули Элемент, могут использоваться в системах автоматизированного контроля параметров подвижного состава на сети железных дорог.

Заводской номер модулей Элемент в виде цифрового кода наносится на маркировочные таблички расположенные на конструктиве устройств фотофиксации, методом сублимационной печати, в соответствии с рисунком 1.

Общий вид конструктивов устройств фотофиксации модулей Элемент с указанием места нанесения заводских номеров представлены на рисунке 1. Конструктивы устройств фотофиксации модулей Элемент выполнены в сером или черном цвете.

Устройства подсветки могут иметь круглую или прямоугольную форму, количество устройств подсветки может варьироваться от 1 до 12, размещение оборудования на месте эксплуатации определяется проектом или техническим заданием заказчика и не влияет на метрологические характеристики модулей Элемент.

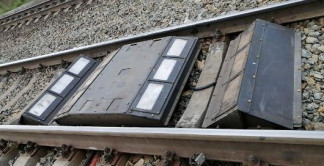

Общий вид напольного оборудования представлен на рисунке 2.

Места нанесения заводского номера

Рисунок 1 - Общий вид конструктивов устройств фотофиксации модулей Элемент с указанием места нанесения заводских номеров

а)                                                   б)

в)

Рисунок 2 - Общий вид напольного оборудования в зависимости от исполнения: а) боковое; б) боковое под наклоном; в) подвагонное

Пломбирование средства измерений не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) модулей Элемент функционально разделено на встроенное ПО модулей и специализированное ПО.

К метрологически значимой части ПО относятся библиотека «Verification.Lib.dll» и файлы конфигурации, содержащие нормировочные характеристики модулей.

Библиотеки анализа данных содержит алгоритм обработки изображения с выделением координат контрольных точек и определения расстояния между ними.

Преобразование значения расстояния между контрольными точками из пикселей в миллиметры производится с использованием нормировочных характеристик модулей.

Метрологически не значимым ПО модулей Элемент является специализированное ПО «АРМ метролога Элемент».

Специализированное ПО «АРМ метролога Элемент» устанавливается на ноутбук, подключаемый непосредственно к фотокамере, и позволяет в автоматическом или ручном режиме выполнять измерения, необходимые для проведения настройки, калибровки или поверки на месте эксплуатации модулей Элемент.

Для защиты от несанкционированного воздействия на встроенное ПО модулей предусмотрено закрытие шкафов на специальный ключ.

Идентификационные данные ПО модулей Элемент приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО модулей Элемент

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики модулей Элемент представлены в таблицах 2 и 3 соответственно.

аблица 2 - Метрологические характеристики модулей Элемент

Таблица 3 - Технические характеристики модулей Элемент

Знак утверждения типа

наносится на маркировочные таблички, титульные листы эксплуатационных документов типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа ТРМЕ.401143.035РЭ «Модули фотограмметрические измерения линейных размеров Элемент. Руководство по эксплуатации».

Нормативные документы

ТРМЕ.401143.035ТУ «Модули фотограмметрические измерения линейных размеров Элемент (МФГ ЭЛЕМЕНТ). Технические условия»;

Локальная поверочная схема для средств измерений линейных размеров Элемент.
