| Номер в госреестре | 98651-26 |
| Наименование СИ | Блоки индикации |
| Обозначение типа СИ | Хоббит-ТВ-Г1 |
| Изготовитель | Общество с ограниченной ответственностью «Информаналитика» |
| Год регистрации | 2026 |
| Срок свидетельства | 03.06.2031 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки индикации Хоббит-ТВ-Г1 (далее - блок индикации) предназначены для преобразований цифровых сигналов, поступающих от газоаналитических преобразователей, в выходной сигнал силы постоянного тока.
Принцип действия блоков индикации основан на индикации концентрации контролируемого газа от газоаналитических преобразователей и сигнализации превышения их пороговых значений, с последующим формированием пропорционального выходного аналогового сигнала в виде силы постоянного тока в диапазоне от 4 до 20 мА и согласования с внешними системами контроля и управления.
Конструктивно блоки индикации состоят из литого корпуса алюминиевого сплава. На корпус навинчена крышка со стеклом, которое уплотняется резиновым кольцом. Под стеклом находится индикаторная панель с цифровым дисплеем и световой сигнализацией по трём пороговым уровням, а также световой сигнализацией аварии при отказе связи с подключенным газоаналитическим преобразователем. Также у блоков индикации имеется модуль для подключения съемного газоаналитического преобразователя. При необходимости управления внешними устройствами преобразование служебной информации от блока индикации в сигналы управления внешними устройствами осуществляется с помощью блока коммутации и управления (далее - БКУ) или блока реле (далее - БР10М). Блок реле может быть использован для питания блока индикации.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид блоков индикации с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 - 2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки. Надписи на корпусе и лицевой панели блоков индикации могут отличаться от приведенных на рисунках 1 - 2, в зависимости от условий применения блоков индикации.
Цветовая гамма корпуса блоков индикации может быть изменена по решению изготовителя в одностороннем порядке.
Место крепления пломбы с нанесением знака поверки
Место нанесения знака утверждения типа

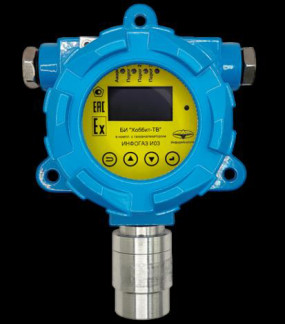

Рисунок 1 - Общий вид блоков индикации с указанием места ограничения доступа к местам настройки (регулировки) и места нанесения знака утверждения типа
Рисунок 2 - Общий вид блоков индикации с указанием места нанесения заводского номера
Программное обеспечение (далее - ПО) преобразователей состоит из встроенного ПО.
Встроенное ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО блоков индикации приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | BI_XOB_TV_G1 |
| Номер версии (идентификационный номер ПО), не ниже | V10.0.0.0 |
| Цифровой идентификатор ПО | CRC16: 282a |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной относительной погрешности воспроизведений силы постоянного тока, % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности воспроизведений силы постоянного тока, вызванной отклонением температуры от нормальных условий, в диапазоне рабочих температур, на каждые 10 °С, % | ±0,5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 16 до 26 |
| Потребляемая мощность, Вт, не более | 20 |
| Сопротивление нагрузки по токовому выходу, Ом, не более | 680 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 220x220x100 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, %, не более | от -40 до +50 95 |
| Маркировка взрывозащиты | 1Ex da+db ia IIC T6 Gb X |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 90000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на свободном от надписей пространстве корпуса блоков индикации любым технологических способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок индикации Хоббит-ТВ-Г1 | - | 1 шт. |
| Заглушка | - | 1 шт. |
| Пульт управления | - | 1 шт. |
| Блок коммутации БКУ | ЛШЮГ.413411.024 ТУ | 1 шт. 1) |
| Блок коммутации БР10М | ЛШЮГ.413411.024 ТУ | 1 шт.1) |
| Руководство по эксплуатации | ЛШЮГ.413411.012.Г1 РЭ | 1 экз. |
| 1) По требованию заказчика. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЛШЮГ.413411.012.Г1 РЭ «Блоки индикации Хоббит-ТВ-Г1. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
ТУ 4215-012.Г1-46919435-2024 «Блоки индикации Хоббит-ТВ-Г1. Технические условия».
