| Номер в госреестре | 98644-26 |
| Наименование СИ | Контурограф |
| Обозначение типа СИ | М.220 |
| Изготовитель | Акционерное общество «Завод ПРОТОН» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контурограф М.220 (далее - контурограф) предназначен для измерений профиля и параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг, углов.
Принцип действия контурографа основан на ощупывании измеряемой поверхности щупом и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера в виде профилей и геометрических параметров профилей.
Контурограф состоит из гранитной плиты и колонны, на которых установлены направляющие осей X и Z под углом 90° для перемещения рабочего стола и консоли со щупом. Перемещение по осям X и Z осуществляется с помощью приводов и фиксируются оптическими преобразователями перемещений. Перемещение по оси Y осуществляется с помощью моторизованной системы позиционирования. Управление перемещением по осям X и Z осуществляется с помощью блока управления, к которому подключается компьютер c джойстиком.
Общий вид средства измерений представлен на рисунке 1.
Пломбировка контурографа от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на металлизированную идентификационную табличку, которая расположена на задней панели основания контурографа. Место нанесения зводского номера и представлено на рисунке 2.
К средству измерений данного типа относится контурограф М.220, заводской номер № 0127.
Место нанесения
заводского номера

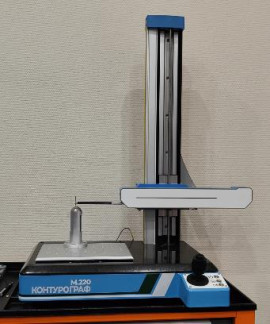

Рисунок 1 - Общий вид Контурографа М.220
Место нанесения знака утверждения типа
Контурограф
Рисунок 2 - Вид идентификационной таблички
Контурограф имеет в своем составе программное обеспечение (далее - ПО), разработанное для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации. ПО путем анализа получаемых профилей определяет параметры шероховатости поверхности различных деталей и геометрические параметры профилей (расстояния между точками, радиусы дуг, углы).
Идентификационные данные ПО представлены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Метрология |
| Номер версии (идентификационный номер) ПО | v.2.0.3 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
ПО является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция контурографа исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения контурографа «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики контурографа приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики контурографа
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров по оси Z, мм | от 0,005 до 220 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм | ±(1+0,05-H/100), где Н - измеренное значение по оси Z, мкм |
| Диапазон измерений линейных размеров по оси X, мм | от 0,005 до 220 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм | ±(1+0,05Ъ/100), где L - измеренное значение по оси X, мкм |
| Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более* | 5 (на 100 мм) |
| Пределы допускаемой абсолютной погрешности измерений радиусов, мкм** | ±(0,2+0,1-R/100), где R - измеренное значение радиуса, мкм |
| Пределы допускаемой абсолютной погрешности измерений углов*** | ±0,06° |
| Диапазон измерений параметра шероховатости Ra, мкм | от 0,025 до 10 |
| Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм | ±(0,002+0,03 •Ra), где Ra - измеренное значение параметра шероховатости Ra, мкм |
| Примечания: Для измерений параметров контура используется щуп: угол 15°, радиус 20 мкм Для измерений параметров шероховатости используется щуп: угол 60°, радиус 7 мкм * - отсечка шага 2,5 мм, скорость не более 1,0 мм/с * * - в диапазоне измерений радиусов 5 до 15 мм, при дуге окружности не менее 120 * ** - в диапазоне измерений углов от 0° до 360°. | |
аблица 3 - Технические характеристики контурографа
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 800 620 1000 |
| Масса, кг, не более | 100 |
| Параметры шероховатости профиля | Ra, Rz |
| Фильтры | Гаусс, 2CR, PC75 |
| Отсечка шага 1c, мм | 0,025; 0,08; 0,25; 0,8; 2,5; 8; 25 |
| Длина оценки параметров шероховатости, мм | 1c^n, где n от 2 до 7 |
| Измерительное усилие, мН | от 2 до 220 |
| Условия эксплуатации: - рабочая область значений температуры, °C - относительная влажность воздуха (без конденсата), %, не более | от +15 до +25 80 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 180 до 240 50 |
| Потребляемая мощность, Вт, не более | 200 |
| Скорость измерений, мм/с | от 0,25 до 2,0 |
| Скорость позиционирования, мм/с, не более | 60 |
наносят методом печати на металлизированную идентификационную табличку, расположенную на задней панели основания контурографа (рисунок 2), и на титульный лист руководства по эксплуатации.
Комплектность средства измерений представлена в таблице 4.
аблица 4 - Комплектность контурографа
| Наименование | Обозначение | Количество |
| Контурограф | М.220 | 1 шт. |
| Стандартный щуп для измерений контура | - | 1 шт. |
| Стандартный щуп для измерений шероховатости поверхности | - | 1 шт. |
| Мера шероховатости | ПРО-10 | 1 шт. |
| Руководство по эксплуатации | Контурограф М.220. Руководство по эксплуатации | 1 экз. |
методы измерений изложены в разделе «Программа - геометрические измерения» документа «Контурограф М.220. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 года № 2657;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 года № 472.
