| Номер в госреестре | 98638-26 |
| Наименование СИ | Толщиномеры электромагнитно-акустические |
| Обозначение типа СИ | EM1501 |
| Изготовитель | Общество с ограниченной ответственностью «Октанта» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.06.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры электромагнитно-акустические EM1501 (далее по тексту -толщиномеры) предназначены для измерений толщины стенок стальных труб, листового проката, прутов и других изделий.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля.
В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (далее по тексту - ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины. Для излучения и приема ультразвуковых волн используется сменный электромагнитно-акустический преобразователь (далее по тексту - ЭМАП) с импульсным электромагнитом, ЭМАП с постоянным магнитом или контактный пьезоэлектрический преобразователь (далее по тексту - ПЭП).
Конструктивно толщиномеры состоят из электронного блока и преобразователя, подключаемого к электронному блоку при помощи кабеля.
На передней панели электронного блока толщиномеров расположены ЖК-экран, кнопочная клавиатура и калибровочный образец. На задней части корпуса электронного блока имеется подставка.
Измерительная информация выводится на ЖК-экран, расположенный на передней панели электронного блока толщиномеров.
Заводской номер толщиномеров в цифровом формате наносится на маркировочную табличку, расположенную на задней панели корпуса электронного блока толщиномеров, способом цифровой печати.
Заводской номер преобразователей в цифровом формате наносится на маркировочную табличку, расположенную на верхней части преобразователя, методом цифровой печати (для ЭМАП) и/или методом гравировки (для ПЭП).
Заводским номером, идентифицирующим толщиномеры, является заводской номер, указанный на электронном блоке.
Нанесение знака поверки на толщиномеры не предусмотрено. Пломбирование толщиномеров не предусмотрено.
Общий вид толщиомеров и место нанесения заводского номера толщиномеров представлены на рисунке 1. Общий вид маркировочной таблички толщиномеров представлен на рисунке 2. Общий вид ПЭП и ЭМАП с местами нанесения заводских номеров представлены на рисунке 3.
Место нанесения заводского номера

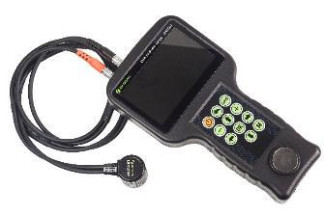

Рисунок 1 - Общий вид толщиномеров электромагнитно-акустических EM1501
(JJ) OKTPNTP
Место нанесения заводского номера
Рисунок 2 - Общий вид маркировочной таблички
Место нанесения заводского номера
ПЭП
Место нанесения заводского номера ЭМАП
Рисунок 3 - Места нанесения заводского номера ПЭП и ЭМАП толщиномеров электромагнитно-акустических EM1501
Метрологически значимое программное обеспечение (далее по тексту - ПО) EM-1505 прошито в постоянное запоминающее устройство толщиномеров и осуществляет функции сбора, обработки и хранения измерительной информации, а также осуществляет функции индикации и управления. Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
ПО EM-1501 разделено на метрологически значимую и незначимую части. За метрологически значимую часть отвечают мажорная и минорная версии ПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EM-1501 |
| Номер версии (идентификационный номер) ПО | не ниже 00.03.25 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон измерений толщины (по стали), мм: - для ЭМАП: - преобразователь EMT15015P - преобразователи EMT14012, EMT14013 - для ПЭП: - преобразователь EDC10P5F3 - преобразователь EDC5P7.2FS10 - преобразователь EDC5P10FS15 | от 2 до 100 от 2 до 200 от 0,5 до 20 от 1,5 до 200 от 2 до 300 |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм: - для ЭМАП: - в диапазоне от 2 до 25 мм включ. - в диапазоне св. 25 до 200 мм - для ПЭП: - в диапазоне от 0,5 до 25 мм включ. - в диапазоне св. 25 до 300 мм | ±(0,08+0,001-H) ±(0,1+0,005-H) ±0,08 ±(0,1+0,005-H) |
| Примечание - H - измеренное значение толщины, мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Допустимый зазор между преобразователем и объектом контроля, мм - для ЭМАП: - преобразователь EMT15015P - преобразователь EMT14012: | 2 |
| - в диапазоне от 2 до 100 мм включ. | 4 |
| - в диапазоне св. 100 до 200 мм | 3 |
| - преобразователь EMT14013: | |
| - в диапазоне от 2 до 15 мм включ. | 7 |
| - в диапазоне св. 15 до 30 мм включ. | 6 |
| - в диапазоне св. 30 до 200 мм | 5 |
| Диапазон установки скорости распространения ультразвуковых волн, м/с | от 1000 до 9999 |
| Допустимые пределы перекоса преобразователя относительно нормали к поверхности объекта контроля: - для ЭМАП | ±25° |
| Минимальное допустимое значение радиуса кривизны поверхности объекта контроля, мм: - для ЭМАП | 10 |
| - для ПЭП | 25 |
| Время непрерывной работы без подзарядки аккумулятора, ч | 7 |
П Продолжение таблицы 3
| Наименование характеристики | Значение |
| Максимальное количество измерений в секунду, шт. | 16 |
| Габаритные размеры электронного блока, мм: - длина - ширина - высота | 235 135 50 |
| Масса, кг, не более | 1,1 |
| Диапазон рабочих температур поверхности объекта контроля, °С: - для ЭМАП - для ПЭП | от -20 до + 80 от -10 до +60 |
| Параметры электрического питания: - от сети (с помощью блока питания): - напряжение, В - частота, Гц - от встроенной аккумуляторной батареи: - напряжение, В - емкость, А^ч | от 209 до 231 от 49 до 51 7,2 6,6 |
| Условия эксплуатации: - диапазон рабочей температуры окружающей среды, °С - относительная влажность воздуха при 25 °С, %, не более | от -20 до +50 80 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т олщиномер электромагнитно-акустический | EM1501 | 1 шт. |
| Комплект преобразователей | - | 1 компл.* |
| Зарядное устройство | - | 1 шт. |
| Комплект соединительных кабелей | - | 1 компл.* |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| * Количество и состав определяется при заказе в соответствии с требованиями заказчика | ||
приведены в разделе 3 «Использование по назначению» Руководства по эксплуатации.
ТУ 26.51.66-003-65968971-2025 «Толщиномер электромагнитно-акустический EM1501. Технические условия»;
Локальная поверочная схема.
