| Номер в госреестре | 98613-26 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ 10 УТ2.1 |
| Изготовитель | Открытое акционерное общество «Свердловский завод трансформаторов тока» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Трансформаторы тока ТОЛ 10 УТ2.1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.
Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К средствам измерений данного типа относятся трансформаторы тока ТОЛ 10 УТ2.1 зав. № 786, 789, 1719, 1779, 4459, 6022, 6474, 6505, 6509, 6778, 6863, 6876, 6877, 6878, 6897, 6964, 6998, 7088, 7098, 7202, 7423, 7633, 13876, 33635, 51280, 76283, 2428А.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

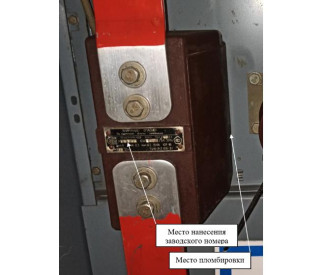

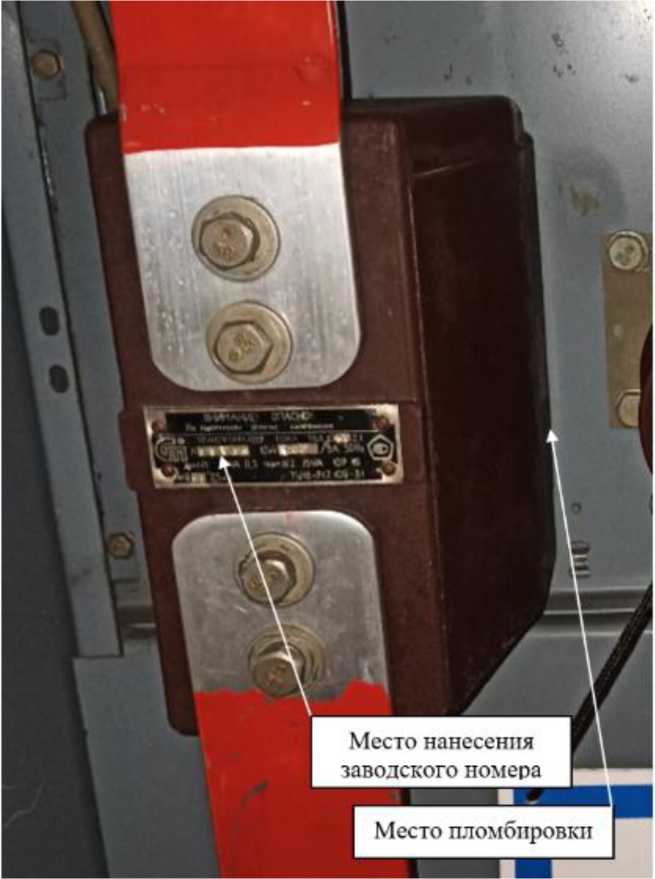

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |||
| 4459, 2428А | 33635 | 13876, 51280 | 786, 789, 1719,1779 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 |
| Номинальный первичный ток 11ном, А | 50 | 150 | 200 | 1500 |
| Номинальный вторичный ток Ъном, А | 5 | 5 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА | 10 | 10 | 10 | 10 |
Таблица 1.2 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 6022, 6863, 6876, 6877, 6878, 6897, 6964, 6998, 7088, 7098, 76283 | 6474, 6505, 6509, 6778, 7202, 7423, 7633 | |
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный первичный ток 11ном, А | 300 | 600 |
| Номинальный вторичный ток Ъном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА | 10 | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТОЛ 10 УТ2.1 | 1 шт. |
| Паспорт | ТОЛ 10 УТ2.1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.
| Зарегистрировано поверок | 26 |
| Поверителей | 3 |
| Актуальность данных | 19.10.2026 |
