| Номер в госреестре | 98609-26 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-20(17/3)-П2-А-Т-С0-УХЛ1 |
| Изготовитель | Общество с ограниченной ответственностью «Уралспецмаш» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-20(17/3)-П2-А-Т-С0-УХЛ1 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом гравировки на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к резервуару.
Резервуар РГС-20(17/3)-П2-А-Т-С0-УХЛ1 с заводским номером 171.11.24 расположен на территории ЛПДС «Бердяуш» по адресу: Челябинская область, Саткинский район, п. Жукатау.
Общий вид резервуара РГС-20(17/3)-П2-А-Т-С0-УХЛ1 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Маркировочная табличка

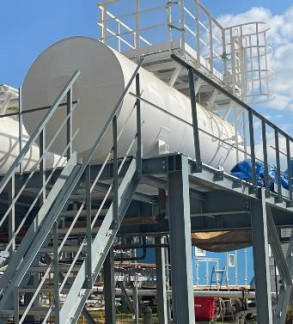

Рисунок 2 - Общий вид резервуара РГС-20(17/3)-П2-А-Т-С0-УХЛ1 с зав.№ 171.11.24
Пломбирование резервуара РГС-20(17/3)-П2-А-Т-С0-УХЛ1 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20 |
| Номинальная вместимость секции №1, м3 | 17 |
| Номинальная вместимость секции №2, м3 | 3 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-20(17/3)-П2-А-Т-С0-УХЛ1 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 2 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
