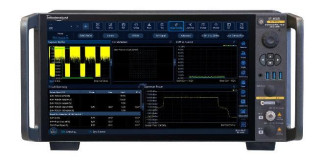

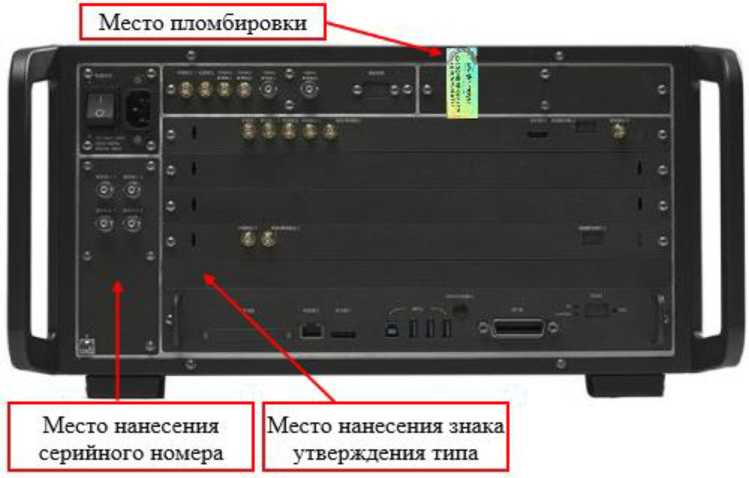

Анализаторы спектра и сигналов InfosteraLuna IFL4082, 98561-26

Обозначение

Наименование и функциональное назначение

1

2

4082-H02

дополнительный выход промежуточной частоты, выход второго сигнала промежуточной частоты. Частотный диапазон зависит от полосы анализа частот, частотное разрешение 1 Гц, переменное усиление 15 дБ с шагом 1 дБ. Область частотного выхода: 425 МГц± 40 МГц (при полосе анализа < 40 МГц), 750 МГц ± 600 МГц (при полосе анализа 200 МГц ~ 1,2 ГГц), 1,5 ГГц ± 1000 МГц (при полосе анализа 2 ГГц)

4082-H08

широкополосный логарифмический детекторный выход: выходной сигнал представляет собой логарифмически детектированный сигнал, отражающий характеристики уровня входного сигнала

1

2

4082-H11

интерфейс управления и передачи данных через 10-гигабитную сеть: оптоволоконный интерфейс с пропускной способностью 10 Гбит/с, предназначенный для быстрого дистанционного управления

4082-H12C

широкополосный цифровой интерфейс, позволяющий в реальном времени выводить широкополосные IQ-данные через оптоволокно, поддерживая максимальную полосу пропускания 400 МГц. В сочетании с накопителем данных большой ёмкости (рекордер данных 4712C) может осуществляться запись IQ-данных в реальном времени и большом объёме.(Примечание: опция 4082-H12C доступна при полосе анализа < 400 МГц)

4082-H12E

широкополосный цифровой интерфейс, позволяющий в реальном времени выводить широкополосные IQ-данные через оптоволокно, поддерживая полосу пропускания до 1,2 ГГц. В сочетании с накопителем данных большой ёмкости (рекордер данных 4712E) может осуществляться запись IQ-данных в реальном времени и большом объёме. (Примечание: опция 4082-H12E доступна при полосе анализа от 600 МГц до 1,2 ГГц)

4082-H12F

широкополосный цифровой интерфейс, позволяет в реальном времени выводить широкополосные IQ-данные через оптоволокно, поддерживая максимальную полосу пропускания 2 ГГц. В сочетании с накопителем данных большой ёмкости (рекордер данных 4712F) может осуществляться запись IQ-данных в реальном времени и большом объёме. (Примечание: опция 4082-H12F доступна при полосе анализа 2 ГГц)

4082-H13

высокоточный источник опорной частоты

4082-H19-2T

расширение локального хранилища, поддерживает максимальный объём хранения 2 ТБ (электронный жёсткий диск)

4082-Н19-4Т

расширение локального хранилища, поддерживает максимальный объём хранения 4 ТБ (электронный жёсткий диск)

4082-H22C-4T

рекордер данных 4712C с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12C, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

4082-H22C-8T

рекордер данных 4712C с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12C, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

4082-H22C-16T

рекордер данных 4712C с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12C, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

4082-H22C-32T

рекордер данных 4712 с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12C, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

4082-H22E-8T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12E, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГ ц в реальном времени и большом объёме.

1

2

4082-H22E-16T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-Ш2Е, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГц в реальном времени и большом объёме.

4082-H22E-32T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-Ш2Е, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГц в реальном времени и большом объёме.

4082-H22E-64T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-Ш2Е, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГц в реальном времени и большом объёме.

4082-H22F-16T

рекордер данных 4712F с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12F, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 2 ГГц в реальном времени и большом объёме.

4082-H22F-32T

рекордер данных 4712F с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12F, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 2 ГГ ц в реальном времени и большом объёме.

4082-H22F-64T

рекордер данных 4712F с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12F, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 2 ГГ ц в реальном времени и большом объёме.

4082-H33-08

электронный аттенюатор, частотный диапазон от 9 кГц до 8 ГГц, диапазон ослабления 30 дБ, шаг регулировки 0,5 дБ

4082-H34-08

малошумящий предусилитель (до 8,4 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-18

малошумящий предусилитель (до 18 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-26

малошумящий предусилитель (до 26,5 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-45

малошумящий предусилитель (до 45 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-50

малошумящий предусилитель (до 50 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-67

малошумящий предусилитель (до 67 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34A-08

низкошумящий предусилитель. Доступен только для основной модификации IFL4082B и не может быть выбран одновременно с 4082-H34-08

4082-H36

тракт обхода предварительного селектора, обходной путь для отслеживающего предварительного селектора в приёмном канале (Примечание: кроме модели IFL4082B, для других моделей, оснащённых опциями полосы анализа серии H38, необходимо выбрать опцию тракта обхода предварительного селектора H36 для обеспечения наилучших характеристик приёма широкополосных сигналов)

1

2

4082-H38-40

полоса анализа 40 МГц, поддерживает диапазон полосы анализа от 10 Гц до 40 МГц

4082-H38-200

полоса анализа 200 МГц, поддерживает диапазон полосы анализа от 10 Гц до 200 МГц

4082-H38-400

полоса анализа400 МГц, поддерживает диапазон полосы анализа от 10 Гц до 400 МГц

4082-H38-600

полоса анализа 600 МГц, поддерживает диапазон полосы анализа от 10 Гц до 600 МГц

4082-H38-1200

полоса анализа 1,2 ГГц, поддерживает диапазон полосы анализа от 10 Гц до 1,2 ГГц

4082-H38-2000

полоса анализа 2 ГГц, поддерживает диапазон полосы анализа от 10 Гц до 2 ГГц

4082-H38-4000

полоса анализа 4 ГГц, поддерживает диапазон полосы анализа от 10 Гц до 4 ГГц

4082-H40

внешняя функция расширения частоты: предоставляет возможность расширить диапазон частот тестирования с использованием внешнего метода смешивания частот. Эта опция оснащает устройство выходом для местного генератора и входом для промежуточной частоты, а также обеспечивает способность к распознаванию сигналов (Этот вариант доступен только для моделей, отличных от IFL4082B; расширенный частотный диапазон зависит от выбранного модуля расширения частоты, который нужно приобрести отдельно)

4082-H41-10

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 10 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ

4082-H41-40

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 40 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (Требуется одновременное оснащение опцией H38). Данные опциональные компоненты могут быть выбраны при конфигурациях H38-40, H38-200, H38-400, H38-600, H38-1200, H38-2000

4082-H41-200

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 200 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (Требуется одновременное оснащение опцией H38.) Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

4082-H41-400

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 400МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (необходимо одновременно выбрать опцию H38. Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

1

2

4082-H41-600

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 600 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (необходимо одновременно выбрать опцию H38. Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

4082-H41-1200

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 1,2 ГГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (необходимо одновременно выбрать опцию H38. Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

4082-H48

функция тестирования коэффициента шума, обеспечивающая управление шумовым генератором и выполнение тестирования коэффициента шума. (Примечание: для использования данной опции необходимо дополнительно приобрести соответствующий опции частотный диапазон малошумящего предварительного усилителя H34, а также соответствующий генератор шума 1660X для выполнения функции тестирования коэффициента шума.)

4082-H97

монтажный комплект, включает ручки и аксессуары, предназначенные для установки устройства IFL4082 в стандартный аппаратный шкаф

4082-H99

транспортировочный ящик из алюминиевого сплава -высокопрочный и легкий алюминиевый ящик с ручкой и колесами для удобства транспортировки

4082-S01

измерение абсолютной мощности: высокоточное измерение мощности радиочастотного сигнала с использованием внешнего USB-зонда (необходима установка соответствующего измерителя мощности серии 8723X)

4082-S02

функция тестирования коэффициента мощности шума

4082-S04

функция тестирования фазового шума. Обеспечивает однополосную кривую фазового шума и возможности тестирования одноточечного фазового шума.

4082-S05

функция предварительного тестирования Эмс: предоставляет возможность выполнения тестов на предварительную электромагнитную совместимость

4082-S09

аналоговая демодуляция, выполняющая анализ характеристик амплитудной, частотной и фазовой модуляции и искажений сигналов

4082-S10

функция нестационарного анализа, выполняющая тестирование и анализ мгновенных параметров спектра, частотных характеристик и временных изменений сигнала, а также поддерживает воспроизведение записанных данных

4082-S10H

анализ сигналов с изменением частоты, обеспечивающий автоматическое измерение характеристик скачкообразных сигналов, таких как время задержки, время переключения, частота и ошибки (требуется одновременная установка опции S10)

1

2

4082-S10F

анализ FMCW-сигналов, обеспечивающий автоматическое измерение характеристик FMCW-сигналов, таких как наклон, девиация и мощность (требуется одновременная установка опции S10)

4082-S12

функция анализа векторных сигналов, обеспечивающая гибкую демодуляцию различных цифровых сигналов с одной несущей

4082-S12B

тестирование уровня ошибок, обеспечивающее тестирование количества битовых ошибок на основе импорта известных данных из файла, тестирование на основе записанных пользователем данных, а также тестирование на основе псевдослучайных последовательностей битов (PRBS). Предоставляет вывод количества битовых ошибок (требуется одновременная установка опции S12)

4082-S12M

анализ многократной модуляции, поддерживающий демодуляцию и анализ сигналов, соответствующих стандартам DVB-S2/X. На экране отображаются окна с сигнальными созвездиями и таблицами символов. Предоставляются результаты анализа качества модуляции, включая EVM и смещение нулевой точки (требуется одновременная установка опции S12)

4082-S13

анализ импульсных сигналов, осуществляющий автоматическое измерение временных характеристик, уровней и параметров модуляции импульсных форм, а также статистический анализ импульсных последовательностей

4082-S14

анализ сигналов OFDM, поддерживающий настройку анализа модуляции пользовательских OFDM-сигналов. Предоставляет также возможность пользовательской настройки множества параметров, таких как преамбула, пилотные символы, циклический префикс (CP), количество поднесущих и символов. Включает окна отображения, такие как захват и сохранение данных, плотность спектра мощности, сигнальные созвездия и итоговые таблицы результатов

4082-S16

функция измерения групповой задержки для многоканальных сигналов, предоставляющая возможность измерения абсолютной и относительной групповой задержки для широкополосных сигналов

4082-S40

функция измерения WLAN 802.11a/b/g, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11a/b/g), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S40N

функция измерения WLAN 802.11n, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11n), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S40AC

функция измерения WLAN 802.11ac, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11ac), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S40AX

функция измерения WLAN 802.11ax, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11ax), включает анализ радиочастоты, модуляции и тестирование качества модуляции

1

2

4082-S40BE

функция измерения WLAN 802.11be, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11be), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S41D

анализ сигналов LTE/LTE-A TDD в нисходящем направлении. Поддерживает анализ модуляции нисходящих сигналов; анализ модуляции для различных типов конфигурации подкадров TDD; анализ модуляции с настройкой пользовательских параметров; анализ модуляции с использованием шаблонов E-TM для нисходящих сигналов. Поддерживает также измерения таких параметров, как EVM, мощность переключения, частотная ошибка и мощность. Предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

4082-S41U

анализ сигналов LTE/LTE-A TDD в восходящем направлении. Поддерживает анализ модуляции сигналов в восходящем направлении; поддерживает настройку параметров для анализа модуляции. поддерживает измерения таких параметров, как EVM, частотная ошибка, мощность и другие. Также предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

4082-S42D

анализ сигналов LTE/LTE-A FDD в нисходящем направлении. Поддерживает анализ модуляции нисходящих сигналов; поддерживает настройку параметров для анализа модуляции; поддерживает также анализ модуляции с использованием шаблонов E-TM для нисходящих сигналов; поддерживает измерения таких параметров, как EVM, частотная ошибка, мощность и другие. Предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

4082-S42U

анализ сигналов LTE/LTE-A FDD в восходящем направлении. Поддерживает анализ модуляции сигналов в восходящем направлении; поддерживает настройку параметров для анализа модуляции. поддерживает измерения таких параметров, как EVM, частотная ошибка, мощность и другие. Также предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

4082-S46D

функция измерения нисходящих сигналов 5G NR, поддерживающая демодуляцию нисходящих сигналов 5G NR, измерения EVM, спектральной плоскостности и временной синхронизации. Поддерживает измерения мощности, такие как ACP, спектральные шаблоны излучения, выключение излучения, CCDF и другие; поддерживает несколько уровней эффективно передаваемой полосы частот и различные шаблоны TM

1

2

4082-S46U

функция измерения нисходящих сигналов 5G NR, поддерживающая демодуляцию нисходящих сигналов 5G NR, измерения EVM, спектральной плоскостности и временной синхронизации. Поддерживает измерения мощности, такие как ACP, спектральные шаблоны излучения, выключение излучения, CCDF и другие; поддерживает несколько уровней эффективно передаваемой полосы частот и различные шаблоны TM

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Signal & Spectrum Analyzer

Номер версии (идентификационный номер) ПО, не ниже

1.11.90

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц для модификаций:

- IFL4082B

от 2 до 8,4409

- IFL4082D

от 2 до 18-109

- IFL4082E

от 2 до 26,5409

- IFL4082F

от 2 до 45^109

- IFL4082H

от 2 до 50409

- IFL4082L

от 2 до 67409

1

2

Номинальное значение частоты внутреннего опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 5оп

±(1,83M0-7^T)*

Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркера частотомера, Гц

±(5оп^Ризм + 0,1)**

Диапазон установки полос обзора (SPAN), Гц

0 (нулевая полоса обзора); от 10 до полного

диапазона частот

Диапазон установки полос пропускания фильтра промежуточной частоты по уровню минус 3 дБ с шагом 1-2-3-5, Гц

от 0,1 до 2-107

Диапазон установки полос видеофильтра, с шагом 1-2-3-5, Гц

от 1 до 2-107

Полоса анализа сигналов, Гц

штатно

107

опция 4082-H38-40

4-107

опция 4082-H38-200

2М08

опция 4082-H38-400

4М08

опция 4082-H38-600

6М08

опция 4082-H38-1200

1,2-109

опция 4082-H38-2000

2-109

Спектральная плотность мощности фазовых шумов, в полосе обзора не более 2,5 х offset***, дБ относительно несущей в полосе 1 Гц, не более:

при отстройке от несущей 1 ГГц:

100 Гц

1 кГц

10 кГц

20 кГц

100 кГц

1 МГц

-107

-125

-134

-134

-136

-140

Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, при ослаблении входного аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), не более:

Для модификаций IFL4082B:

предусилитель выключен или отсутствует

- от 10 МГц до 100 МГц включ.

- св. 100 МГц до 1,2 ГГц включ.

- св. 1,2 до 2,2 ГГц включ.

- св. 2,2 до 3,25 ГГц включ.

- св. 3,25 до 5,25 ГГц включ.

- св. 5,25 до 6,5 ГГц включ.

- св. 6,5 до 8,4 ГГц

предусилитель включен

- от 10 МГц до 100 МГц включ.

- св. 100 МГц до 3,25 ГГц включ.

- св. 3,25 до 5,25 ГГц включ.

- св. 5,25 до 8,4 ГГц

-149

-152

-151

-150

-148

-144

-142

-156

-161

-160

-156

1

2

Для модификаций IFL4082D/E/F/H: предусилитель выключен или отсутствует - от 10 МГц до 100 МГц включ.

-147

- св. 100 МГц до 1,2 ГГц включ.

-151

- св. 1,2 до 2,2 ГГц включ.

-150

- св. 2,2 до 3,25 ГГц включ.

-148

- св. 3,25 до 5,25 ГГц включ.

-145

- св. 5,25 до 6,5 ГГц включ.

-142

- св. 6,5 до 8,2 ГГц включ.

-140

- св. 8,2 до 18 ГГц включ.

-143

- св. 18 до 26,5 ГГц включ.

-137

- св. 26,5 до 40 ГГц включ.

-130

- св. 40 до 50 ГГц

-127

предусилитель включен

- от 10 МГц до 100 МГц включ.

-156

- св. 100 МГц до 3,25 ГГц включ.

-162

- св. 3,25 до 5,25 ГГц включ.

-160

- св. 5,25 до 8,4 ГГц включ.

-156

- св. 8,4 до 18 ГГц включ.

-157

- св. 18 до 26,5 ГГц включ.

-154

- св. 26,5 до 40 ГГц включ.

-151

- св. 40 до 50 ГГц

-148

Для модификации IFL4082L: предусилитель выключен или отсутствует - от 10 МГц до 100 МГц включ.

-147

- св. 100 МГц до 1,2 ГГц включ.

-150

- св. 1,2 до 2,2 ГГц включ.

-149

- св. 2,2 до 3,25 ГГц включ.

-148

- св. 3,25 до 5,25 ГГц включ.

-145

- св. 5,25 до 6,5 ГГц включ.

-142

- св. 6,5 до 8,2 ГГц включ.

-140

- св. 8,2 до 18 ГГц включ.

-143

- св. 18 до 26,5 ГГц включ.

-137

- св. 26,5 до 40 ГГц включ.

-130

- св. 40 до 50 ГГц включ.

-127

- св. 50 до 54,8 ГГц включ.

-135

- св. 54,8 до 63,6 ГГц включ.

-133

- св. 63,6 до 67 ГГц

-131

предусилитель включен

- от 10 МГц до 100 МГц включ.

-157

- св. 100 МГц до 3,25 ГГц включ.

-162

- св. 3,25 до 5,25 ГГц включ.

-161

- св. 5,25 до 8,2 ГГц включ.

-154

- св. 8,2 до 18 ГГц включ.

-156

- св. 18 до 26,5 ГГц включ.

-154

- св. 26,5 до 40 ГГц включ.

-151

- св. 40 до 48 ГГц включ.

-145

- св. 48 до 54,8 ГГц включ.

-146

- св. 54,8 до 63,6 ГГц включ.

-142

1

2

- св. 63,6 до 67 ГГц

-140

Неравномерность амплитудно-частотной характеристики (А) относительно уровня опорного сигнала на частоте 500 МГц, при ослаблении входного аттенюатора 10 дБ, дБ:

Для модификации IFL4082B:

предусилитель выключен или отсутствует - от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,4

- св. 3,25 до 5,25 ГГц включ.

±0,5

- св. 5,25 Гц до 8,4 ГГц

±0,5

предусилитель включен

- от 10 МГц до 100 МГц включ.

±0,8

- св. 100 МГц до 3,25 ГГц включ.

±0,7

- св. 3,25 до 5,25 ГГц включ.

±0,8

- св. 5,25 Гц до 8,4 ГГц

±0,9

Для модификаций IFL4082D/E/F/H: предусилитель выключен или отсутствует - от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,4

- св. 3,25 до 8,2 ГГц включ.

±0,5

- св. 8,2 до 18 ГГц включ.

±1,5

- св. 18 до 26,5 ГГц включ.

±1,8

- св. 26,5 до 40 ГГц включ.

±2,5

- св. 40 до 50 ГГц

±2,8

предусилитель включен

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,7

- св. 3,25 до 5,25 ГГц включ.

±0,8

- св. 5,25 до 8,2 ГГц включ.

±0,9

- св. 8,2 до 18 ГГц включ.

±2,0

- св. 18 до 26,5 ГГц включ.

±2,3

- св. 26,5 до 40 ГГц включ.

±2,8

- св. 40 до 50 ГГц

±3,0

Для модификации IFL4082L: предусилитель выключен или отсутствует - от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,4

- св. 3,25 до 5,25 ГГц включ.

±0,5

- св. 5,25 до 8,2 ГГц включ.

±0,5

- св. 8,2 до 18 ГГц включ.

±1,5

- св. 18 до 26,5 ГГц включ.

±1,8

- св. 26,5 до 40 ГГц включ.

±2,5

- св. 40 до 48 ГГц включ.

±2,8

- св. 48 до 67 ГГц

±3,0

предусилитель включен

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,7

- св. 3,25 до 5,25 ГГц включ.

±0,8

1

2

- св. 5,25 до 8,2 ГГц включ.

- св. 8,2 до 18 ГГц включ.

- св. 18 до 26,5 ГГц включ.

- св. 26,5 до 40 ГГц включ.

- св. 40 до 48 ГГц включ.

- св. 48 до 67 ГГц

±0,9 ±2,0 ±2,3 ±2,8 ±3,0 ±3,5

Пределы допускаемой абсолютной погрешности измерений мощности входного сигнала от -50 до -10 дБ (1 мВт) (при ослаблении входного аттенюатора 10 дБ, полосе пропускания от 1 Гц до 1 МГц и выключенном предусилителе), дБ: - на частоте 500 МГц

- от 10 МГц до верхнего предела частот

±0,24

±(0,24 + A)

Относительный уровень помех, обусловленных интермодуляционнми искажениями 3-го порядка, выраженный в виде точки пересечения 3 -го порядка, в диапазоне частот, дБ (1 мВт), не менее: от 10 до 200 МГц включ.

св. 200 МГц до 4 ГГц включ.

св. 4 до 50 ГГц

12

17

16

Уровень остаточных сигналов комбинационных частот, в диапазоне частот от 1 МГц до 8 ГГ ц, при ослаблении входного СВЧ аттенюатора 0 дБ, дБ (1 мВт), не более

-90

Анализ аналоговой модуляции (опция 4082-S09)

Диапазон измерений коэффициента амплитудной модуляции (Кам), %

от 1 до 100

Пределы допускаемой абсолютной погрешности измерений Кам при частоте модулирующего сигнала от 30 Гц до 1 МГц, %

±(0,01-Кам + 0,1)

Диапазон измерений девиации частоты (Дf), Гц

от 5 до 1-107

Пределы допускаемой абсолютной погрешности измерений Дf при частоте модулирующего сигнала от 20 Гц до 1 МГц, Гц

±(0,01-Дf + 5)

Векторный анализ сигналов (опция 4082-S12)

Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более скорость модуляции:

- 100 кГц

- 1 МГц

- 10 МГц

0,8

0,8

0,9

* T - количество лет с даты выпуска или последней подстройки опорного генератора, округленное в большую сторону;

* * Fизм - значение частоты измеряемого сигнала, Гц;

* ** offset - значение отстройки от несущей на частоте 1 ГГц.

Наименование характеристики

Значение

Масса (без опций), кг, не более

35

Габаритные размеры, ширинахдлинахвысота, мм, не более

430x454x226

Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В

от 200 до 240

Условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность воздуха, %

от +20 до +30 от 30 до 80

Таблица 5 - Комплектность средства изме]

рений

Наименование

Обозначение

Количество

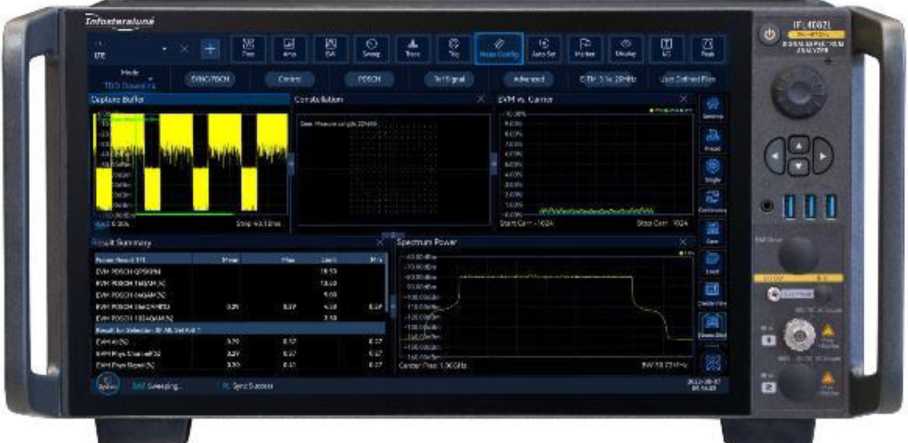

Анализатор спектра и сигналов InfosteraLuna

IFL4082 (модификация по заказу)

1 шт.

Программное обеспечение для автоматизации измерения параметров тестовой оснастки с возможностью управления внешним генератором (на USB-носителе)

Инфотест 62.01.29.000-005

01013173-2025

1 шт.

Кабель питания

-

1 шт.

Набор адаптеров коаксиальных

STR-KIT-77-21-1

(26.30.40.110-006-01013173-2025)

1 шт.

Руководство по эксплуатации

РЭ 26.51.43.162-005-01013173-2025

1 экз.

Паспорт

ПС 26.51.43.162-005-01013173-2025

1 экз.
