Устройства весоизмерительные УВХС, 98559-26

Назначение

Устройства весоизмерительные УВХС (далее - УВХС) предназначены для измерения массы транспортно-заправочных контейнеров (далее - ТЗК), а также для статического взвешивания дозы компонента топлива, заправляемого в ТЗК.

Описание

Принцип действия УВХС основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает упругую деформацию чувствительных элементов весоизмерительных тензорезисторных датчиков (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами УВХС с дальнейшим определением значения массы. Результаты измерений массы объекта, а также дополнительная функциональная информация отображается на дисплее терминала весового.

Конструктивно УВХС состоит из:

- модуля взвешивающего (далее - МВ);

- терминала весового (далее - ТВ);

- блока питания;

- соединительных кабелей.

В состав МВ входят:

- грузоприемная платформа (далее - ГПП);

- блок аналогово-цифрового преобразования (далее - блок АЦП);

- ДТВ - 4 штуки.

ГПП представляет собой прямоугольную раму, выполненную из конструкционной стали, закрытую съемной составной крышкой. Снизу каждого из четырех углов ГПП установлено по одному ДТВ. Каждый ДТВ опирается на стальную квадратную плиту, вмонтированную в бетонный фундамент. С двух сторон ГПП (снизу на бетонном фундаменте) закреплены два узла отбойников, препятствующих опрокидыванию ГПП при боковых нагрузках.

УВХС выпускаются в двух модификациях, УВХС-2,5 и УВХС-10, отличающихся между собой габаритными размерами ГПП и метрологическими характеристиками.

В УВХС-2,5 используются ДТВ модификации М50-1-С3 с Emax = 1000 кг (регистрационный № 53673-13). В УВХС-10 используются ДТВ модификации М50-5-С3 с Emax = 5000 кг (регистрационный № 53673-13).

Рядом с ГПП на каркасной стойке, установленной на бетонном фундаменте, закреплены блок АЦП и ТВ. Блок АЦП, ТВ и ДТВ предназначены для использования во взрывоопасной зоне (имеют взрывозащищенное исполнение). Электрическое питание ТВ, блока АЦП и ДТВ обеспечивает блок питания, который монтируется в невзрывоопасной зоне в соседнем помещении.

На рисунке 2 приведена функциональная схема весоизмерительного канала УВХС с входящими в него четырьмя ДТВ, блоком АЦП и ТВ.

Электрические сигналы от ДТВ 1, ДТВ 2, ДТВ 3, ДТВ 4 (см. рисунок 2) поступают в блок АЦП. В блоке АЦП сигналы ДТВ 1, ДТВ 2, ДТВ 3 и ДТВ 4 суммируются, после чего результирующий аналоговый сигнал преобразуется в цифровой код, который по последовательному интерфейсу RS-485 передаётся в ТВ.

К данному типу средств измерений относятся устройства весоизмерительные УВХС-2,5 с заводскими номерами 240597, 240598 и УВХС-10 с заводскими номерами 240599, 240600.

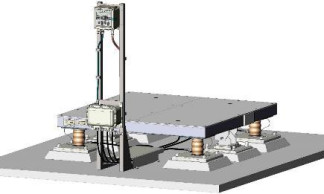

Общий вид УВХС приведен на рисунке 1.

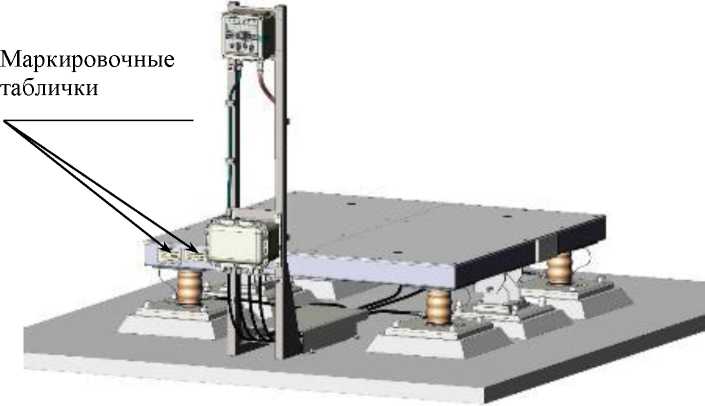

Рисунок 1 - Общий вид УВХС

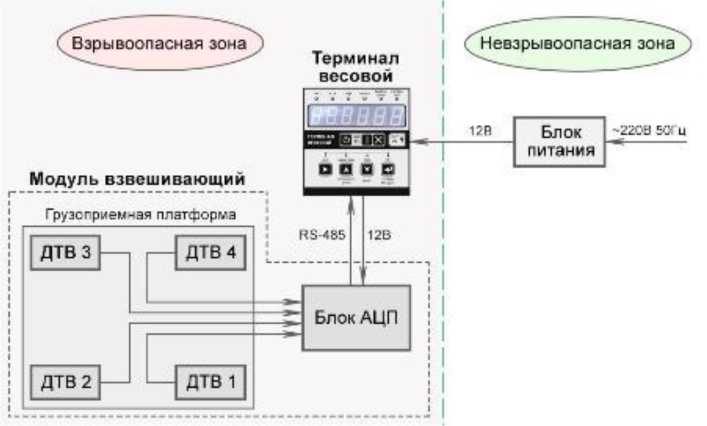

Рисунок 2 - Функциональная схема УВХС

Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВ.

Схема пломбировки блока АЦП и ТВ для механической защиты УВХС от несанкционированного доступа приведена на рисунке 3.

Наклейка, разрушаемая при снятии

Рисунок 3 - Схема пломбировки блока АЦП (слева) и ТВ (справа)

На боковой стороне рамы ГПП УВХС установлены две маркировочные таблички, выполненные в виде металлических пластинок, закрепленных при помощи заклепок. Данные, указываемые на маркировочных табличках, нанесены монохромной трафаретной печатью.

На табличке 1 указываются:

- наименование изготовителя;

- наименование и обозначение типа;

- знак утверждения типа;

- знак обращения продукции на рынке ЕАС;

- максимальная нагрузка, Мах;

- минимальная нагрузка, Min;

- максимальная масса взвешиваемой дозы, Мах d;

- минимальная масса взвешиваемой дозы, Mind;

- действительная цена деления, d;

- заводской номер (арабские цифры наносятся клеймением).

На табличке 2 указываются:

- специальный знак взрывобезопасности Ех;

- номер сертификата соответствия взрывозащищенного оборудования;

- маркировка взрывозащиты;

- диапазон рабочих температур.

Нанесение знака поверки на УВХС не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) УВХС реализовано аппаратно и является встроенным.

Метрологически значимым является ПО ТВ и блока АЦП.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования терминала весового. Номер версии программного обеспечения основного процессора ТВ выводится на цифровой дисплей при включении УВХС. Дополнительной мерой, предотвращающей несанкционированное изменение настроечных (регулировочных) коэффициентов и других параметров, служит административный пароль.

ПО блока АЦП, интегрированное при его изготовлении средствами разработчика УВХС, модификации в процессе эксплуатации УВХС на подлежит.

Для контроля изменений законодательно контролируемых параметров ТВ служит проверочное число, текущее значение которого может быть просмотрено в соответствующем разделе меню ТВ согласно эксплуатационной документации. Проверочное число изменяется автоматически после каждого изменения контролируемых параметров. Текущее значение проверочного числа заносится в паспорт УВХС.

При включении ТВ выполняется проверка контрольной суммы контролируемых параметров и, в случае её несанкционированного изменения, автоматически блокируется работа ТВ в основных режимах. Значение контрольной суммы фиксируется в паспорте УВХС.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО УВХС

Технические характеристики

Метрологические и характеристики УВХС-2,5 приведены в таблицах 2а и 2б, соответственно.

Таблица 2а - Основные метрологические характеристики УВХС-2,5

Таблица 2б - Технические характеристики УВХС-2,5

Метрологические и характеристики УВХС-10 приведены в таблицах 3а и 3б, соответственно.

Таблица 3а - Основные метрологические характеристики УВХС-10

Таблица 3б - Технические характеристики УВХС-10

Знак утверждения типа

наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на боковой поверхности рамы ГПП УВХС.

Комплектность

Таблица 4 - Комплектность УВХС

Сведения о методах измерений

приведены в разделе 9 «Работа изделия» документа 373ТХ28.Сб1101 РЭ «Устройство весоизмерительное УВХС. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

373ТХ28.Сб1101 ТУ «Устройства весоизмерительные УВХС. Технические условия».
