| Номер в госреестре | 98558-26 |
| Наименование СИ | Пирометры |
| Обозначение типа СИ | B7 |
| Изготовитель | Общество с ограниченной ответственностью «Восток-7» |
| Год регистрации | 2026 |
| Срок свидетельства | 21.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пирометры В7 (далее по тексту - пирометры) предназначены для неконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы.
Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой сигнал.
Пирометры изготавливаются в следующих моделях: B7-550, B7-320, B7-300, B7-700, B7-323C, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D, B7-1651, B7-2200, B7-1150, B7-1150A. Модели пирометров различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению и функциональным особенностям.
Пирометры представляют собой оптико-электронные устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектрический приемник и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее в виде цифрового сигнала текущего значения измеряемой температуры объекта. На корпусе пирометров расположены ж/к дисплей и функциональные кнопки.
Пирометры моделей В7-323С, B7-323B, В7-323Е, B7-323D могут также работать с внешними термоэлектрическими преобразователями (ТП) утвержденных типов с номинальной статистической характеристикой преобразования (НСХ) типа «К» (по ГОСТ Р 8.585-2001), которые подключаются с помощью мини-адаптера к соответствующему разъему на корпусе пирометра. Сигналы с внешнего ТП преобразуются внутренней микропроцессорной системой пирометра в температуру и индицируются на дисплее.
Пирометры моделей B7-1651, B7-2200 имеют в корпусе USB-разъем
для присоединения к персональному компьютеру (ПК).
Питание пирометров осуществляется при помощи 2-х сменных элементов питания типа «ААА» (кроме моделей B7-900, B7-700, B7-1651, B7-2200, B7-1150, B7-1150A). Питание пирометров моделей B7-900, B7-700, B7-1651, B7-2200, B7-1150, B7-1150A осуществляется при помощи сменного элемента питания типа «Крона».
Фотографии общего вида пирометров приведены на рисунках 1-7. Пирометры могут изготавливаться в корпусе с различной цветовой гаммой.
Место нанесения заводского номера

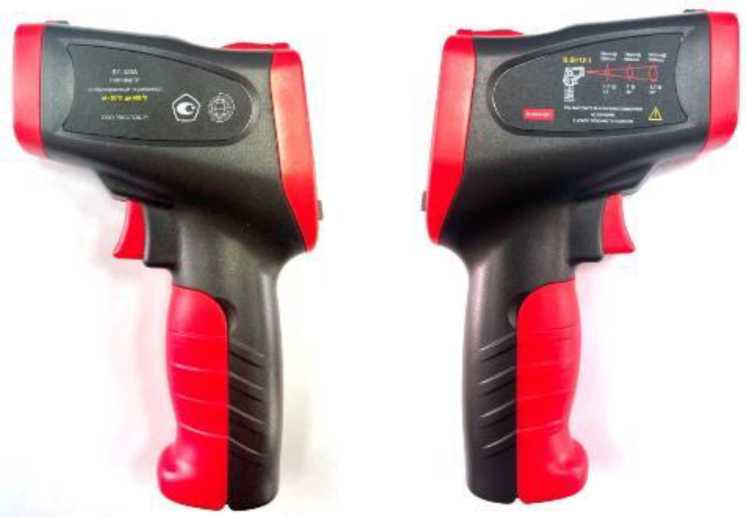

Рисунок 1 - Общий вид пирометров модели В7-323А

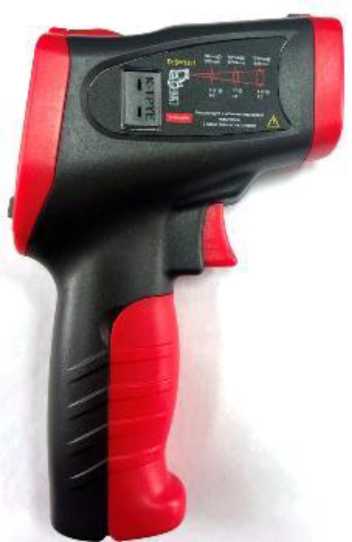

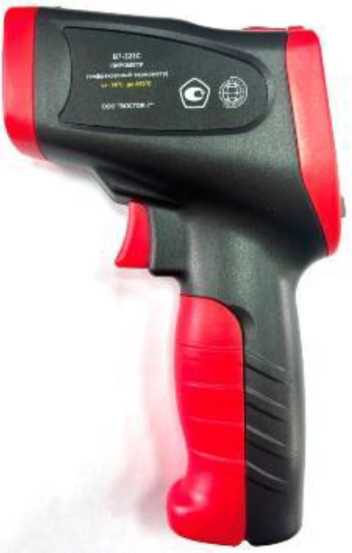

Рисунок 2 - Общий вид пирометров моделей В7-323С, B7-323B, В7-323Е, B7-323D

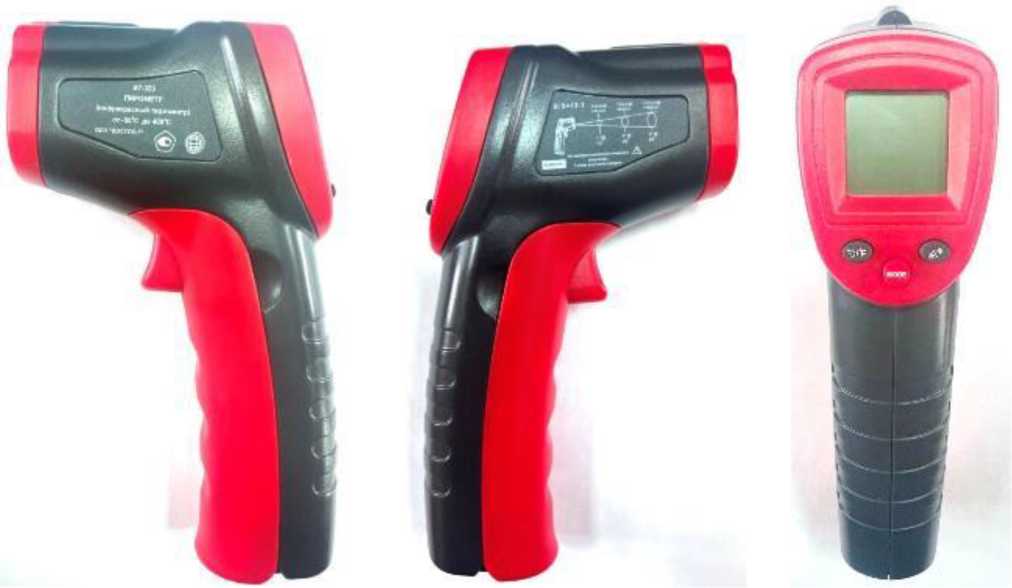

Рисунок 3 - Общий вид пирометров модели B7-320

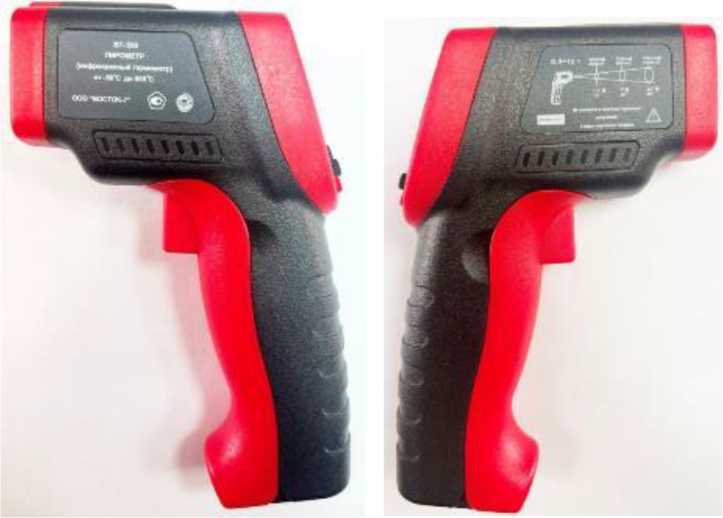

Рисунок 4 - Общий вид пирометров моделей B7-300, B7-550

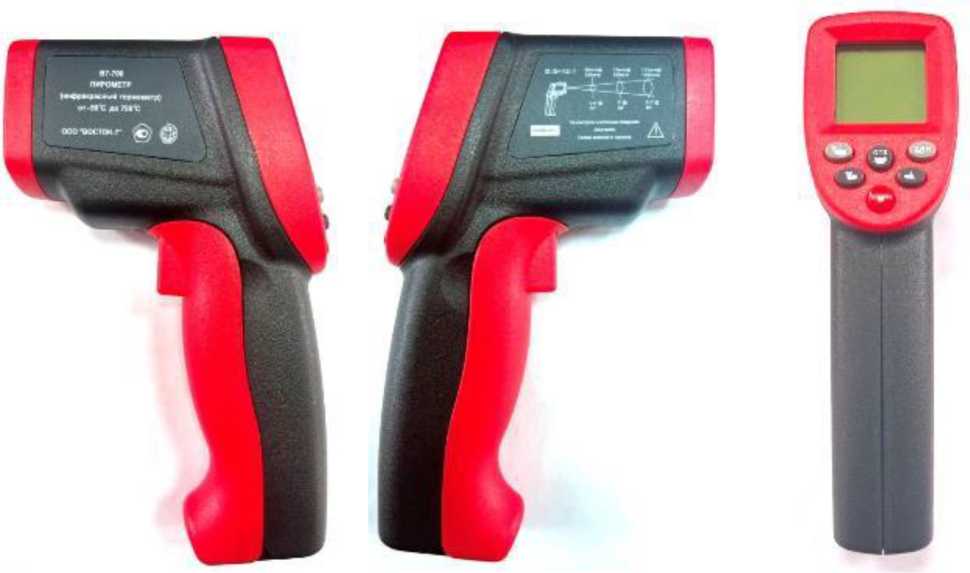

Рисунок 5 - Общий вид пирометров моделей B7-700, B7-900
Место нанесения заводского номера
Рисунок 6 - Общий вид пирометров моделей B7-1150, B7-1150A

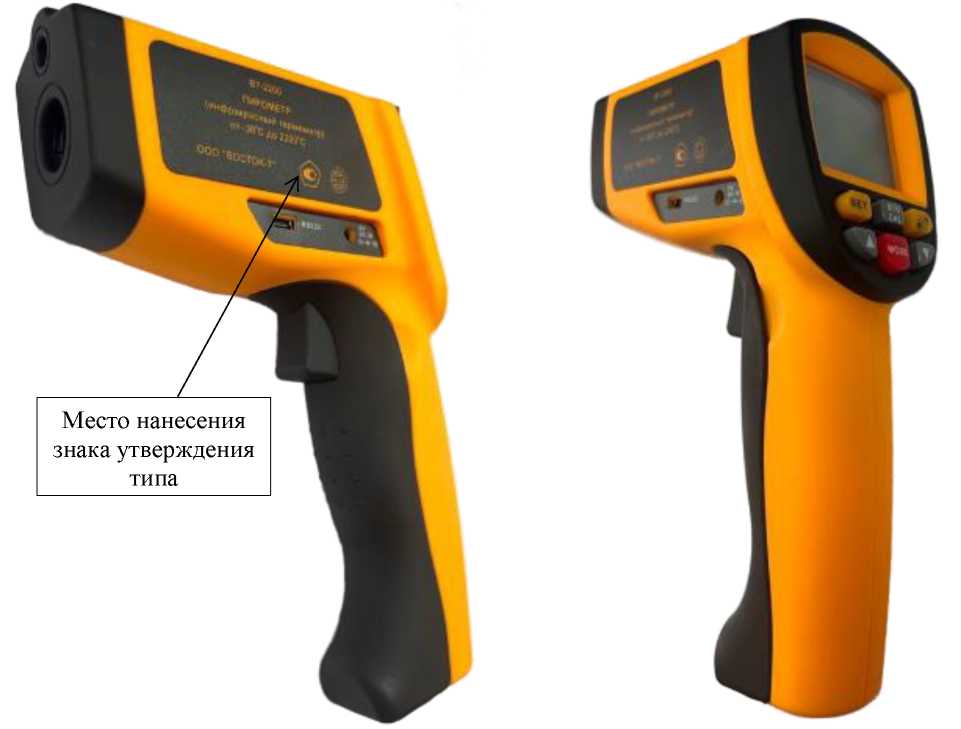

Рисунок 7 - Общий вид пирометров моделей B7-1651, B7-2200
Пломбирование пирометров не предусмотрено. Заводской номер пирометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки:
- на корпус пирометра внутри батарейного отсека (для моделей B7-550, B7-320, B7-300, B7-700, В7-323С, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D);
- на нижнюю часть корпуса пирометра (для моделей B7-1150, B7-1150A, B7-1651, B7-2200).
Конструкция пирометров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) пирометров состоит из встроенного, метрологически значимого, ПО, находящегося в ПЗУ, размещенном внутри корпуса пирометра, и недоступного для внешней модификации. У пирометров моделей B7-1651, B7-2200 помимо встроенного также есть еще и автономное ПО «Infrared Thermometer», которое устанавливается на персональный компьютер и предназначено для передачи и обработки данных измерений пирометра.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО для моделей B7-550, B7-320, B7-300, B7-700, В7-323С, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D - недоступны.
Идентификационные данные встроенной части ПО моделей B7-1150, B7-1150A, B7-1651, B7-2200 приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО пирометров моделей B7-1150, B7-1150A
| Идентификационные данные (признаки) | Значение (в зависимости от модели) | |
| B7-1150 | B7-1150A | |
| Идентификационное наименование ПО | firmware | |
| Номер версии (идентификационный номер) ПО | не ниже V010.42.0 | не ниже V021.23.0 |
| Цифровой идентификатор программного обеспечения | отсутствует | |
Таблица 2 - Идентификационные данные ПО пирометров моделей B7-1651, B7-2200
| Идентификационные данные (признаки) | Значение (в зависимости от модели) | |
| B7-1651 | B7-2200 | |
| Идентификационное наименование ПО | firmware | |
| Номер версии (идентификационный номер) ПО | не ниже V020.42.0 | не ниже V6.1 |
| Цифровой идентификатор программного обеспечения | отсутствует | |
Метрологические и технические характеристики пирометров в зависимости от модели приведены в таблицах 3-12. Показатели надежности приведены в таблице 13.
| Таблица 3 - Метрологические и технические ха | рактеристики пирометров модели B7-320 |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +400 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±10,0 (в диапазоне от -50 °C до -40 °C включ.) ±3,0 (св. -40 °C до +100 °C включ.) |
| Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, % | ±2,0 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1; 1 |
| Показатель визирования | 12:1 |
| Коэффициент излучательной способности (фиксированный) | 0,95 |
| Масса, г, не более | 124 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 160x44x78 |
| Напряжение питания, В | 3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +40 от 10 до 95 (без конденсации) |
Таблица 4 - Метрологические и технические характеристики пирометров моделей B7-300, B7-550
| Наименование характеристики | Значение (в зависимости от модели) | |
| B7-300 | B7-550 | |
| Диапазон измерений температуры, °С | от -50 до +420 | от -50 до +550 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °C до -40 °С включ. - в диапазоне св. -40 °C до -20 °С включ. - в диапазоне св. -20 °C до +100 °С включ. | ±10,0 ±5,0 ±3,0 | ±8,0 ±5,0 ±3,0 |
| Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, % | ±2,0 | |
| Спектральный диапазон, мкм | от 8 до 14 | |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1;1 | |
| Показатель визирования | 12:1 | |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Масса, г, не более | 162 | 148 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 90x44x170 | 101x43x153 |
| Напряжение питания, В | 3 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +40 от 10 до 95 (без конденсации) | |
| Таблица 5 - Метрологические и технические ха | рактеристики пирометров модели B7-323B |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +850 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °C до -30 °С включ. - в диапазоне св. -30 °C до -20 °С включ. - в диапазоне св. -20 °C до +100 °С включ. | ±10,0 ±5,0 ±3,0 |
| Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +600 °С включ. - в остальном диапазоне | ±2,0 ±3,0 |
| Диапазон измерений температуры при работе с внешними ТП, °C | от 0 до +250 |
| Пределы допускаемой абсолютной погрешности измерений температуры при работе с внешними ТП, °C | ±2,5 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 12:1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
Продолжение таблицы 5
| Наименование характеристики | Значение |
| Масса, г, не более | 202 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 108x49x177 |
| Напряжение питания, В | 3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +40 от 10 до 90 (без конденсации) |
| Таблица 6 - Метрологические и технические ха | рактеристики пирометров модели B7-323D |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +850 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °C до -40 °С включ. - в диапазоне св. -40 °C до -20 °С включ. - в диапазоне св. -20 °C до +100 °С включ. | ±8,0 ±5,0 ±3,0 |
| Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +800 °С включ. - в остальном диапазоне | ±2,0 ±3,0 |
| Диапазон измерений температуры при работе с внешними ТП, °C | от -40 до +500 |
| Пределы допускаемой абсолютной погрешности измерений температуры при работе с внешними ТП в диапазоне от -40 до +340 °C включ., °C | ±2,5 |
| Пределы допускаемой относительной погрешности измерений температуры при работе с внешними ТП в остальном диапазоне, % | ±0,75 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 12:1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Масса, г, не более | 202 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 108x49x177 |
| Напряжение питания, В | 3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +40 от 10 до 90 (без конденсации) |
Таблица 7 - Метрологические и технические характеристики пирометров моделей B7-323C, В7-323Е, В7-323А
| Наименование характеристики | Значение | (в зависимости от модели) | |
| B7-323C | В7-323Е | В7-323А | |
| Диапазон измерений температуры, °С | от -50 до +600 | от -50 до +1050 | от -50 до +600 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -50 °C до +100 °С включ., °С | ±3,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +500 °С включ. - в остальном диапазоне | ±2,0 ±3,0 | ±2,0 ±2,0 | ±2,0 ±3,0 |
| Диапазон измерений температуры при работе с внешними ТП, °C | от -40 до +500 | - | |
| Пределы допускаемой абсолютной погрешности измерений температуры при работе с внешними ТП в диапазоне от -40 до +340 °C, °C | ±2,5 | - | |
| Пределы допускаемой относительной погрешности измерений температуры при работе с внешними ТП в остальном диапазоне, % | ±0,75 | - | |
| Спектральный диапазон, мкм | от 8 до 14 | ||
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 | ||
| Показатель визирования | 12:1 | 16:1 | 12:1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | ||
| Масса, г, не более | 202 | ||
| Габаритные размеры, мм (длина х ширина х высота), не более | 108x49x177 | ||
| Напряжение питания, В | 3 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +40 от 10 до 90 (без конденсации) | ||
| Таблица 8 - Метрологические и технические ха | рактеристики пирометров модели B7-700 |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +750 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °C до -30 °С включ. - в диапазоне св. -30 °C до -20 °С включ. - в диапазоне св. -20 °C до +100 °С включ. | ±8,0 ±5,0 ±3,0 |
| Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +500 °С включ. - в диапазоне св. +500 °C до +600 °C включ. - в остальном диапазоне | ±2,0 ±3,0 ±4,0 |
Продолжение таблицы 8
| Наименование характеристики | Значение |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 12:1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Масса, г, не более | 224 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 105x50x180 |
| Напряжение питания, В | 3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +40 от 10 до 95 (без конденсации) |
| Таблица 9 - Метрологические и технические ха | рактеристики пирометров модели B7-900 |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +900 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °C до -40 °С включ. - в диапазоне св. -40 °C до +100 °С включ. | ±5,0 ±3,0 |
| Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +600 °C включ. - в остальном диапазоне | ±2,0 ±3,0 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 12:1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Масса, г, не более | 223 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 105x50x185 |
| Напряжение питания, В | 3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +40 от 10 до 95 (без конденсации) |
Таблица 10 - Метрологические и технические характеристики пирометров моделей B7-1150, B7-1150A
| Наименование характеристики | Значение (в зависимости от модели) | |
| B7-1150 | B7-1150A | |
| Диапазон измерений температуры, °С | от -30 до +1150 | от -18 до +1150 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -30 °C до -20 °С включ. - в диапазоне св. -20 °C до -10 °С включ. - в диапазоне св. -10 °C до +100 °С включ. | ±8,0 ±5,0 ±3,0 | ±3,0 ±3,0 |
| Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, % | ±2,0 | ±3,0 |
| Спектральный диапазон, мкм | от 8 до 14 | |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 | |
| Показатель визирования | 20:1 | 50:1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Масса, г, не более | 270 | |
| Габаритные размеры, мм (длина х ширина х высота), не более | 141x60x200 | |
| Напряжение питания, В | 9 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +40 от 10 до 95 (без конденсации) | |
Таблица 11 - Метрологические и технические характеристики пирометров модели B7-1651
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +1650 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -30 °C до +100 °С включ., °С | ±3,0 |
| Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +1600 °C включ. - в остальном диапазоне | ±2,0 ±3,0 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 50:1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Масса, г, не более | 270 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 141x60x200 |
| Напряжение питания, В | 9 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +40 от 10 до 95 (без конденсации) |
Таблица 12 - Метрологические и технические характеристики пирометров модели B7-2200
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от +200 до +2200 |
| Диапазон показаний температуры, °С | от -30 до +2200 |
| Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне от +200 °C до +450 °C включ. - в диапазоне св. +450 °C до +1100 °C включ. - в остальном диапазоне | ±2,0 ±3,0 ±4,0 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 80:1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Масса, г, не более | 270 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 141x60x200 |
| Напряжение питания, В | 9 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +40 от 10 до 95 (без конденсации) |
Таблица 13 - Показатели надежности
| Наименование характеристики | Значение характеристики |
| Средняя наработка до отказа, ч, не менее | 14 000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист Руководства по эксплуатации на пирометры типографским способом, а также на наклейку, прикрепляемую к корпусу пирометров.
Таблица 14 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пирометр | B7 (обозначение модели - в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Элемент питания типа «ААА» (для моделей B7-550, B7-320, B7-300, B7-700, В7-323С, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D) | - | 2 шт. |
| Элемент питания типа «Крона» (для моделей B7-1651, B7-2200, B7-1150, B7-1150A) | - | 1 шт. |
| Программное обеспечение на USB-накопителе | «Infrared Thermometer» | 1 шт. |
приведены в разделе «Измерение температуры» Руководства по эксплуатации.
ГОСТ 28243-96 Пирометры. Общие технические требования;
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.51-120-7717734230-2023 Пирометры В7. Технические условия.
