| Номер в госреестре | 98557-26 |
| Наименование СИ | Видеоэндоскопы измерительные |
| Обозначение типа СИ | jProbe |
| Изготовитель | Shenzhen Yateks Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 21.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Видеоэндоскопы измерительные jProbe (далее - видеоэндоскопы) предназначены для измерений линейных размеров и глубины поверхностных дефектов при проведении визуального обследования объектов.
Принцип действия видеоэндоскопов основан на цифровой обработке изображения измеряемого объекта.
Видеоэндоскопы состоят из электронного блока и сменных измерительных зондов со стереоскопическим объективом.
К настоящему типу средств измерений относятся видеоэндоскопы модификаций jProbe IQ pro, jProbe JQ expert, jProbe VJ-PRO 3D, jProbe PX expert 3D, которые отличаются компоновкой измерительного зонда и электронного блока. Измерительный зонд может быть в сборе с электронным блоком (модификации jProbe IQ pro, jProbe VJ-PRO 3D) или размещаться отдельно (модификации jProbe JQ expert, jProbe PX expert 3D). На электронном блоке размещен жидкокристаллический дисплей. Функциональные клавиши и джойстик размещены на электронном блоке (модификации jProbe IQ pro, jProbe VJ-PRO 3D) или на рукоятке измерительного зонда (модификации jProbe JQ expert, jProbe PX expert 3D). Опционально на панели функциональных клавиш может быть размещен дополнительный джойстик (модификация jProbe IQ pro).
Измерительные зонды отличаются диаметром, длиной и ориентацией выходной апертуры относительно оси зонда (прямой, боковой, переключаемый). Ориентация выходной апертуры может быть изменена с применением опционально поставляемого адаптера.
В зависимости от модификации, видеоэндоскопы также комплектуются подставкой для электронного блока, стилусом для работы с жидкокристаллическим дисплеем, держателем для измерительного зонда, калибровочным образцом.
Видеоэндоскоп может быть подключен к внешнему монитору через интерфейс HDMI для отображения измеряемого объекта, а также к персональному компьютеру через интерфейс USB для обмена данными и обновления программного обеспечения.
Питание видеоэндоскопов осуществляется от сети переменного тока или от аккумуляторных батарей.
Общий вид видеоэндоскопов представлен на рисунке 1.
Заводской номер видеоэндоскопов в виде буквенно-цифрового обозначения наносится типографским способом на заднюю панель электронного блока в виде наклейки. Заводской номер измерительных зондов наносится в виде буквенно-цифрового обозначения типографским способом на заднюю панель присоединительного разъема зонда в виде наклейки.
Формат нанесения заводских номеров видеоэндоскопов и обозначение места нанесения знака утверждения типа представлены на рисунке 2.
Пломбирование от несанкционированного доступа осуществляется с помощью голографической наклейки. Место нанесения пломбы указано на рисунке 2.
Нанесение знака поверки на видеоэндоскопы не предусмотрено.
в
г
а - jProbe IQ pro, б - jProbe JQ expert, в - jProbe VJ-PRO 3D, г - jProbe PX expert 3D

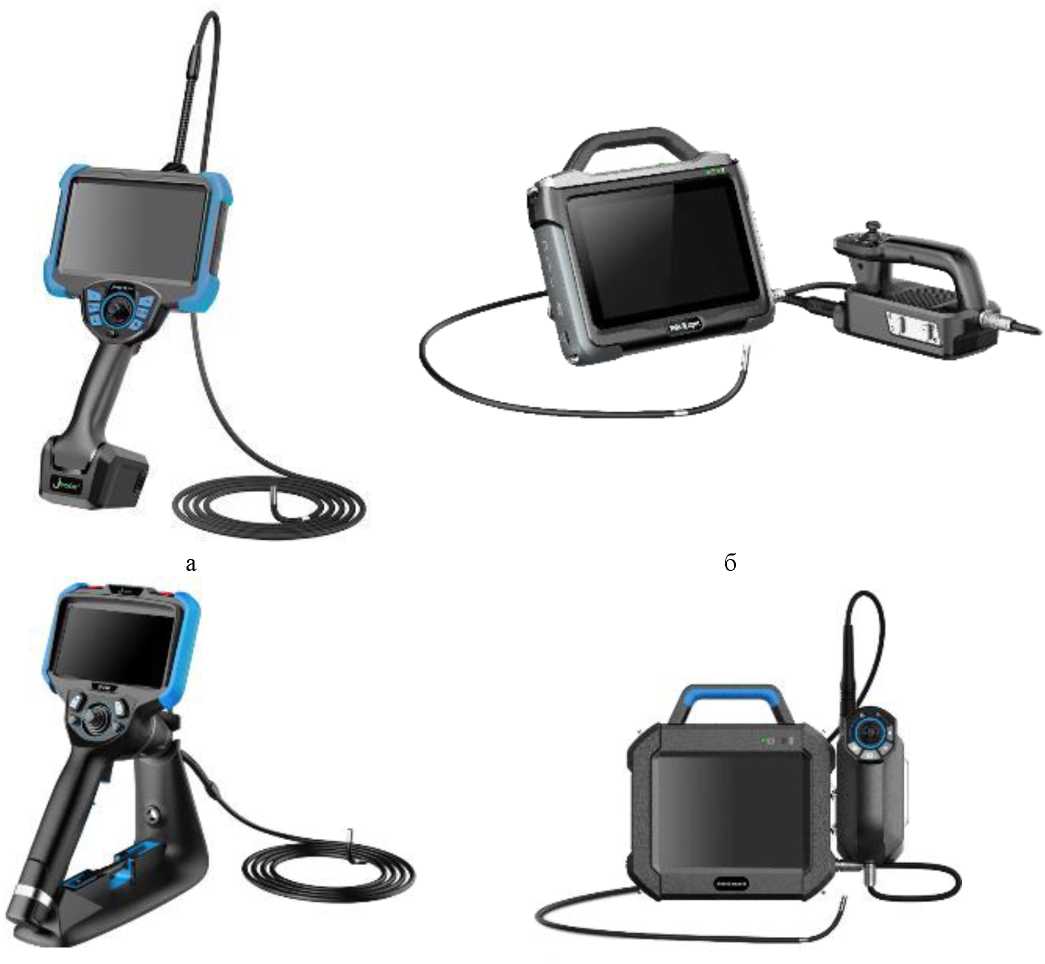

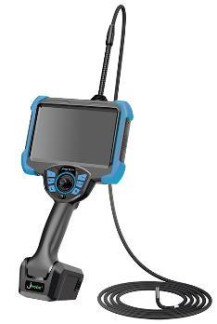

Рисунок 1 - Общий вид видеоэндоскопов
Место нанесения
Место
Место
б
а
Место
нанесения пломбы
нанесения пломбы
нанесения пломбы
заводского номера зонда
Место нанесения заводского номера и знака утверждения типа
в
г
а - jProbe IQ pro, б - jProbe JQ expert, в - jProbe VJ-PRO 3D, г - jProbe PX expert 3D

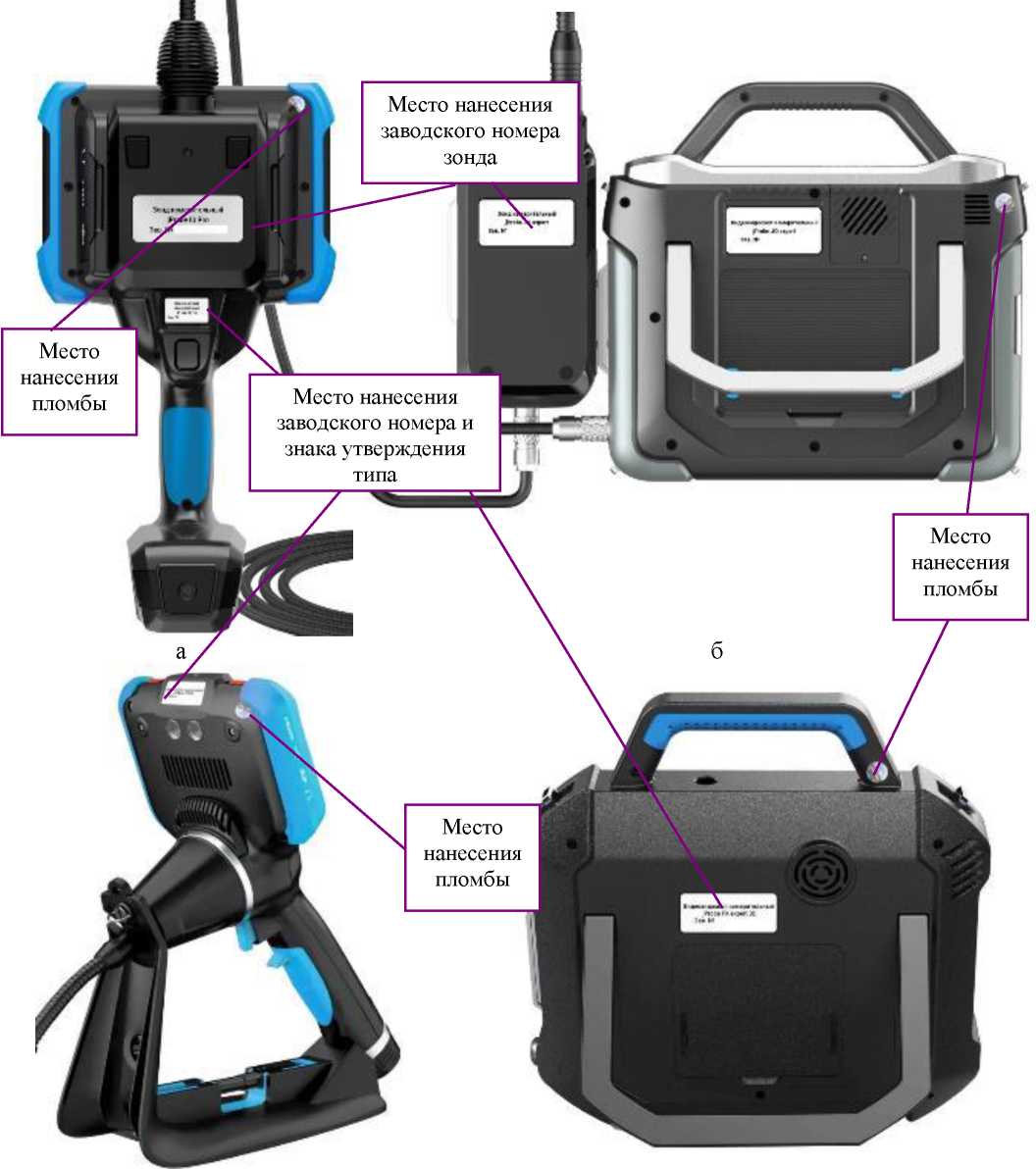

Рисунок 2 - Маркировка видеоэндоскопов с указанием мест нанесения знака утверждения типа и заводских номеров видеоэндоскопов и измерительных зондов, мест нанесения пломбы
Видеоэндоскопы имеют встроенное программное обеспечение (далее - ПО), обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | jProbe 3DM software 1.0 |
| Номер версии (идентификационный номер) ПО | 10.ХХ.Х.Х * |
| Цифровой идентификатор ПО | - |
| * - Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров дефектов в плоскости изображения, мм | от 0,1 до 80,0 |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов в плоскости изображения, % | ±3 |
| Диапазон измерений глубины дефектов, мм | от 0,2 до 100,0 |
| Пределы допускаемой относительной погрешности измерений глубины дефектов, % | ±8 |
| Дискретность отсчета, мм | 0,001 |
| Таблица 3 - Основные технические характе] | ристики | |||
| Наименование характеристики | Значение | |||
| jProbeIQ pro | jProbe JQ expert | jProbe VJ-PRO 3D | jProbe PX expert 3D | |
| Габаритные размеры электронного блока, мм, не более: - длина; - ширина; - высота | 370 200 130 | 250 235 57 | 350 160 190 | 250 235 55 |
| Масса электронного блока, кг, не более | 1,0 | 1,7 | 1,0 | 1,7 |
| Диаметр измерительного зонда, мм * | 2,8; 3,9; 6,0; 8,4 | |||
| Длина измерительного зонда, м * | 1,0; 1,5; 2,0; 3,0; 5,0; 8,0; 10,0; 15,0; 20,0; 30,0 | |||
| Параметры электрического питания: напряжение переменного тока, В; частота переменного тока, Гц; напряжение питания от аккумуляторных батарей, В | от 100 до 240 от 50 до 60 | |||
| 14,8 | 14,8 | 7,4 | 14,8 | |
| Условия эксплуатации: температура окружающего воздуха, °С; относительная влажность окружающего воздуха, %, не более | от +15 до +25 85 | |||
| * - в соответствии с заказом | ||||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 30000 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на заднюю панель электронного блока видеоэндоскопа в виде наклейки, как на рисунке 2.
Таблица 5 - Комплектность видеоэндоскопов
| Наименование | Обозначение | Количество | |||
| jProbeIQ pro | jProbe JQ expert | jProbe VJ-PRO 3D | jProbe PX expert 3D | ||
| Видеоэндоскоп в составе: электронный блок измерительный зонд 1) | jProbe | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| - | 1 шт. | 1 шт. | 1 шт. | 1 шт. | |
| - | 1 шт. | 1 шт. | 1 шт. | 1 шт. | |
| Адаптер выходной апертуры зонда 2) | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Держатель для зонда 2) | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Подставка для электронного блока 2) | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Калибровочный образец | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Стилус | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Аккумуляторная батарея | - | 8 шт. | 8 шт. | 4 шт. | 8 шт. |
| Зарядное устройство для аккумуляторных батарей | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Сетевой кабель | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Сетевой адаптер | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Кабель USB | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Кабель HDMI | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Карта памяти | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Кард-ридер | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Комплект лямок для переноски видеоэндоскопа | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| Паспорт | - | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| Транспортный кейс | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| 1) Тип и количество в соответствии с заказом. 2) Опционально в соответствии с заказом. | |||||
приведены в документах «Видеоэндоскопы измерительные jProbe IQ pro. Руководство по эксплуатации», «Видеоэндоскопы измерительные jProbe JQ expert. Руководство по эксплуатации», «Видеоэндоскопы измерительные jProbe VJ-PRO 3D. Руководство по эксплуатации», «Видеоэндоскопы измерительные jProbe PX expert 3D. Руководство по эксплуатации», раздел «Порядок работы».
Стандарт предприятия Shenzhen Yateks Co., Ltd., Китай.
