| Номер в госреестре | 98556-26 |
| Наименование СИ | Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта |
| Обозначение типа СИ | LaseBVB |
| Изготовитель | LASE Industrielle Lasertechnik GmbH |
| Год регистрации | 2026 |
| Срок свидетельства | 21.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB (далее - системы) предназначены для измерений расстояния до поверхности сканируемого объекта и продольного положения крана-перегружателя.
Принцип действия систем заключается в одновременном измерении площади поперечного сечения насыпного (и навалочного) продукта и его продольного положения на складе, сформированного в виде штабеля или навала, для определения его внешнего контура, профиля поверхности, объема и массы.
Расстояние до поверхности насыпного продукта измеряется лазерным 2D-сканером, который жестко устанавливается на мостовой конструкции крана-перегружателя таким образом, чтобы сканирование осуществлялось по всей ширине навала. Принцип действия лазерного 2D-сканера основан на измерении времени прохождения импульса волны лазерного излучения до поверхности объекта и обратно. На основании времени задержки излучаемого и отражаемого сигнала вычисляется расстояние до множества точек по поверхности объекта. По результатам 2D-сканирования рассчитывается двухмерный профиль насыпного материала, с учетом смещения лазерного 2D-сканера по продольной оси пролета (склада) рассчитывается профиль поверхности и объем насыпного продукта.
Продольное положение крана-перегружателя на складе в каждый момент времени измеряется радарным 1D-дальномером, который жестко устанавливается на мостовой конструкции крана-перегружателя. Измерение расстояния от зафиксированного отражателя (или парного ему радарного 1D-дальномера, в зависимости от рабочей дальности) осуществляется по продольной оси движения крана-перегружателя. Принцип действия радарного ID-дальномера основан на измерении времени прохождения импульса радиоволны до поверхности отражателя и обратного получения антенной.
Системы состоят из шкафа управления и измерительных датчиков: лазерного 2D-сканера (одного или нескольких в зависимости от размеров измеряемого объекта) и радарного 1D-дальномера (одного или нескольких в зависимости от размеров измеряемого объекта) (производства компании SYMEO GmbH, Германия), монитора, комплекта кабелей, монтажноюстировочного крепления и защитного кожуха для лазерного 2D-сканера, монтажного крепления и защитного кожуха для радарного ID-дальномера. Данные с измерительных датчиков поступают в шкаф управления, где производится их обработка и хранение.
Вычисленное значение площади поперечного сечения навала насыпного продукта и его продольного положения в каждый момент времени на всей длине насыпи (штабеля) позволяют рассчитывать профиль и высоту навала в каждой точке его поверхности и его объем. Масса складируемого насыпного продукта вычисляется программным обеспечением системы при введении в программу значения насыпной плотности складируемого материала.
Заводские номера, обеспечивающие идентификацию каждого экземпляра систем, имеют цифровой формат и наносятся методом наклейки на боковую поверхность дверцы шкафа управления.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид системы представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.
Пломбирование систем не предусмотрено.
а)
б)
в)
Место нанесения заводского номера
г)
Рисунок 1 - Общий вид систем

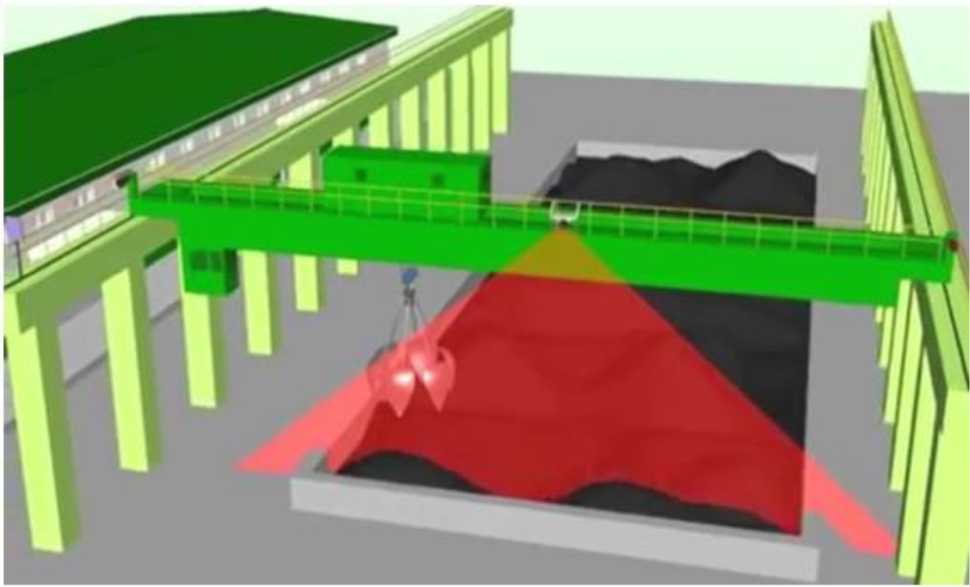

а) схема размещения лазерного 2D-сканера на кране-перегружателе;

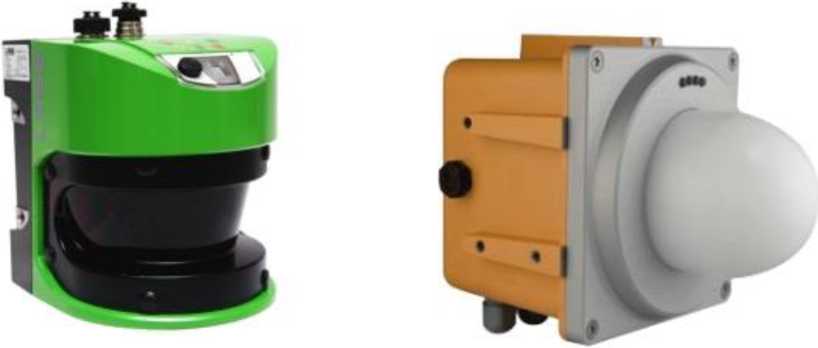

б) лазерный 2D-сканер LASE 2000D-119-H; в) радарный ID-дальномер LPR-1DHP-291;

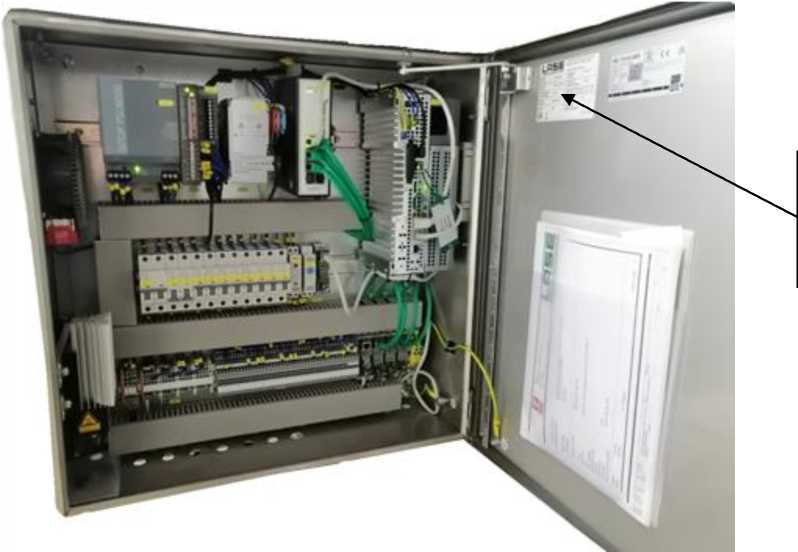

г) шкаф управления LCC
Рисунок 2 - Место нанесения заводского номера
Установка встроенного программного обеспечения (далее - ПО) LASE DCT производится в заводских условиях и в процессе эксплуатации не может быть изменено. ПО LASE DCT предназначено для непосредственного конфигурирования заводских настроек лазерного 2D-сканера. Конструкция лазерного 2D-сканера исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификация встроенного ПО не предусмотрена.
Уровень защиты встроенного ПО LASE DCT соответствует уровню «высокий» по Р 50.2.077-2014.
Внешнее ПО LaseBVH+BVB Machine устанавливается на системном промышленном компьютере (LCU) в шкафу управления (LCC) и предназначено для настройки, визуализации, обработки и сохранения измерительной информации; передачи измерений с непрерывной записью данных систем. ПО содержит пользовательский интерфейс, графическую и текстовую визуализацию измерений, журналы состояния оборудования, список ошибок и событий; реализует управление правами и уровнем доступа, отвечает за диагностику неисправностей, параметризацию процесса и отображение результатов (объем и масса навала) и дополнительных сведений (координаты, высота и контур поверхности навала, наименование и насыпная плотность материала).
Уровень защиты внешнего ПО LaseBVH+BVB Machine соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LaseBVH+BVB Machine |
| Номер версии (идентификационный номер) ПО | 1.0.10.Х* |
| Цифровой идентификатор ПО | _ |
| *Х не относится к метрологически значимой части ПО и принимает значения от 1 до 99 | |
Таблица 2 - Метрологические характеристики лазерного 2D-сканера
| Наименование характеристики | Значение |
| Диапазон измерений расстояния*, м | от 1,0 до 40,0 |
| Пределы допускаемой относительной погрешности измерений расстояния, % | ±2,0 |
| * Указан максимальный диапазон измерений, рабочий диапазон измерений устанавливается при введении в эксплуатацию нового экземпляра системы и вносится в руководство по эксплуатации | |
Таблица 3 - Метрологические характеристики радарного 1D-дальномера
| Наименование характеристики | Значение |
| Диапазон измерений расстояния*, м | от 0,5 до 200,0 |
| Пределы допускаемой относительной погрешности измерений расстояния, % | ±1,0 |
| * Указан максимальный диапазон измерений, рабочий диапазон измерений устанавливается при введении в эксплуатацию нового экземпляра системы и вносится в руководство по эксплуатации | |
аблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина волны для лазерного излучения, нм | 905 |
| Угловое поле сканирования, ° | 190 |
| Угловое разрешение, ° | 0,167; 0,25; 0,33; 0,5; 0,667; 1 |
| Габаритные размеры лазерного 2D-сканера, мм, не более: - высота - ширина - глубина | 185 155 160 |
| Габаритные размеры радарного ID-дальномера, мм, не более: - высота - ширина - глубина | 150 110 95 |
| Габаритные размеры шкафа управления, мм, не более: - высота - ширина - глубина | 630 724 236 |
| Масса лазерного 2D-сканера, кг, не более | 3,7 |
| Масса радарного ID-дальномера, кг, не более | 0,94 |
| Масса шкафа управления, кг, не более | 40 |
| Параметры электрического питания лазерного 2D-сканера: - напряжение постоянного тока, В | от 20 до 28 |
| Параметры электрического питания радарного ID-дальномера: - напряжение постоянного тока, В | от 11 до 36 |
| Параметры электрического питания шкафа управления: - напряжение, В - частота, Гц | 220 ± 22 50 ± 1 |
| Потребляемая мощность лазерного 2D-сканера, Вт, не более | 22 |
| Потребляемая мощность радарного 1 D-дальномера, Вт, не более | 5 |
| Потребляемая мощность шкафа управления, Вт, не более | 530 |
| Условия эксплуатации: - температура окружающего среды, °С - относительная влажность воздуха, %, не более | от -40 до +50 80 |
наносится на титульный лист эксплуатационной документации типографским способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системы измерительные контура, профиля поверхности и объема насыпного продукта LaseBVB в составе*: - лазерный 2D-сканер - радарный Ю-дальномер - шкаф управления - монитор - комплект кабелей - монтажно - юстировочное крепление - защитный кожух** | LASE 2000D-119-H LPR-1DHP-291 LCC — — | по заказу по заказу 1 шт. по заказу 1 шт. по заказу по заказу |
| Руководство по эксплуатации «Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB» | 1 экз. |
П Продолжение таблицы 5
| Наименование | Обозначение | Количество |
| Технический паспорт «Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB» | — | 1 экз. |
| Методика поверки | — | 1 экз. |
| * Указан минимально необходимый состав оборудования, конкретный зависит от условий на объекте и определяется при заказе заказчиком * * Поставляется по заказу | ||
приведены в разделе 5 «Программное обеспечение» Руководства по эксплуатации «Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB».
ЛПС 13-2025 «Системы измерительные контура, профиля поверхности и объема насыпного (и навалочного) продукта LaseBVB. Локальная поверочная схема», утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева»;
Стандарт организации LASE Industrielle Lasertechnik GmbH.
