Анализаторы жидкости промышленные CN117, 98552-26

Назначение

Анализаторы жидкости промышленные CN117 (далее - анализаторы) предназначены для автоматических автономных измерений показателя активности ионов водорода (pH) в жидких средах.

Описание

Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков, в зависимости от величины измеряемых показателей, передаче сигнала на электронный блок и расчете значений величин, характеризующих свойства жидких сред, с помощью встроенного программного обеспечения (далее - ПО).

Принцип действия - потенциометрический, основанный на измерении разности потенциалов измерительного электрода и электрода сравнения, при погружении их в анализируемую жидкую среду.

Анализаторы выпускаются в стационарном исполнении и конструктивно состоят из взрывозащищенного электронного блока и подключаемого к нему измерительного датчика (стеклянного электрода).

Анализаторы имеют функцию автоматической компенсации температуры при измерениях. Микропроцессорный контроллер электронного блока выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.

Результаты измерений выводятся на дисплей на передней панели электронного блока.

Общий вид анализаторов представлен на рисунке 1.

Заводской номер анализаторов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом гравировки на идентификационную табличку, приклеиваемую к боковой стенке электронного блока. Место нанесения заводского номера представлено на рисунке 2.

Нанесение знака поверки на анализаторы не предусмотрено.

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

а                                             б

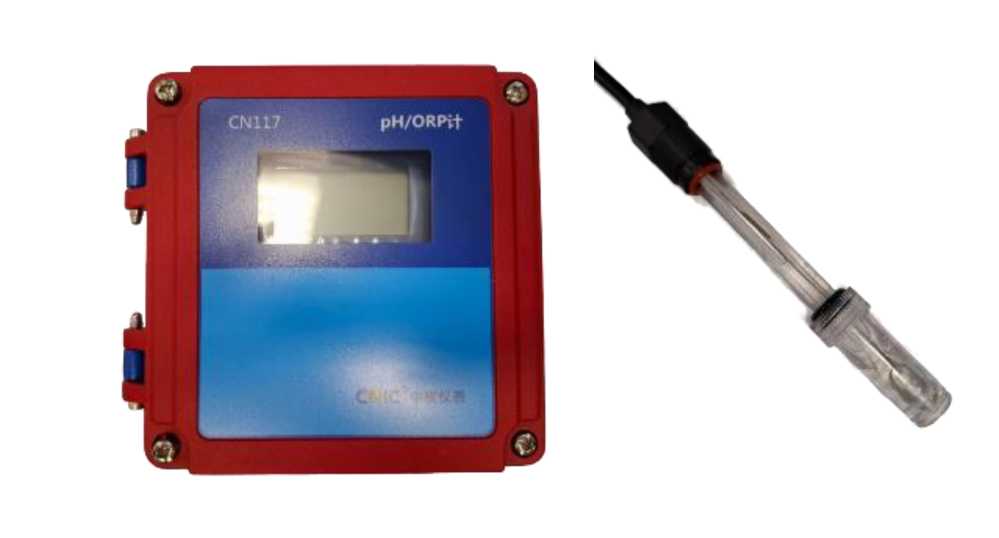

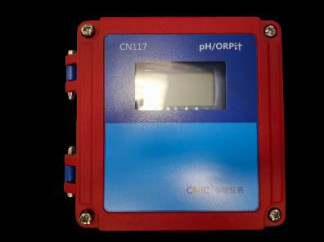

Рисунок 1 - Общий вид анализаторов: а - электронный блок, б - датчик

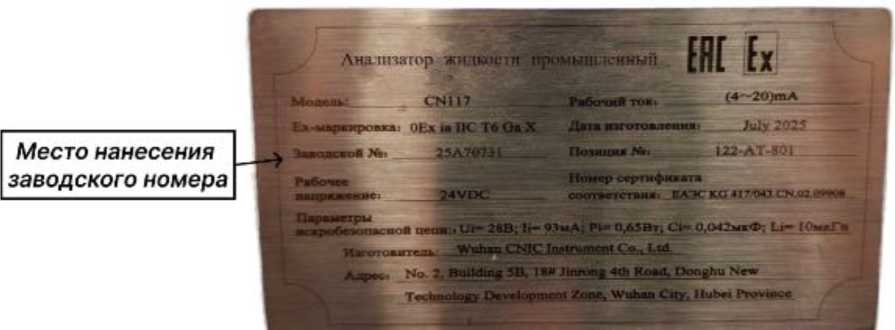

Рисунок 2 - Общий вид идентификационной таблички

Программное обеспечение

ПО состоит из внутреннего метрологически значимого ПО, которое обеспечивает обработку, преобразование и вывод измерительной информации на дисплей.

Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса электронного блока на электронной плате.
