Измерители вибрации HZD-D/S-Y, 98547-26

Назначение

Измерители вибрации HZD-D/S-Y (далее - измерители) предназначены для измерений параметров вибрации (виброускорения, виброскорости и виброперемещения), индикации результатов измерений, выработки сигналов срабатывания сигнализации и преобразования измеренного значения в значения силы постоянного тока.

Описание

Принцип действия измерителей основан на измерении сигналов, поступающих от преобразователей вибрации, преобразования и индикации сигналов измерительной информации в значения параметров вибрации, выработке на основе принятых сигналов срабатывания предупредительной и аварийной сигнализации и преобразовании измеренных значений в значения силы постоянного тока.

Измерители представляют собой двухканальный прибор, выполненный в алюминиевом корпусе с индикаторным табло и кнопками управления на передней панели и клеммными выходами на задней панели. В измерителях имеется прямой выход измеренных сигналов.

Измерители вибрации HZD-D/S-Y выпускаются в следующих модификациях: HZD-D/S-Y и HZD-D/S-Y2, отличающихся диапазонами измерений и типом подключаемых преобразователей вибрации.

Заводские номера измерителей в цифро-буквенном формате наносятся на корпус методом наклейки. Нанесение знака поверки на средство измерений не предусмотрено.

Структура исполнений измерителей вибрации HZD-D/S-Y, приведена на схеме:

HZD-D/S-Y-Ao-Bo-Co-Do-Eo

где:

Ao - диапазон измерений

1: от 0 до 100 мкм (от 0 до 10 мм/с);

2: от 0 до 200 мкм (от 0 до 20 мм/с);

3: от 0 до 500 мкм (от 0 до 50 мм/с);

4: от 0 до 127 мкм (от 0 до 12,7 мм/с);

5: от 0 до 254 мкм (от 0 до 25,4 мм/с)

Во - количество входных каналов

1: двухканальный

Со - тип подключаемого датчика

0: велосиметр

Do - время задержки сигнализации

1: 0 с;

2: 1 с;

3: 3 с;

4: 4 с;

5: 5 с;

6: 6 с;

7: 7 с;

8: 8 с;

9: 9 с

Еп - наличие дополнительного выхода

1: с выходом BNC;

2: без выхода BNC

HZD-D/S-Y2-An-Bn-Cn-Dn-En

где:

Ап - диапазон измерений

1: от 0 до 10 мм/с (от 0 до 10 м/с2);

2: от 0 до 20 мм/с (от 0 до 20 м/с2);

3: от 0 до 50 мм/с (от 0 до 50 м/с2)

4: от 0 до 12,7 мм/с (от 0 до 12,7 м/с2);

5: от 0 до 25,4 мм/с (от 0 до 25,4 м/с2)

Вп - количество входных каналов

1: двухканальный

Сп - тип подключаемого датчика

0: акселерометр

Dn - время задержки сигнализации

1: 0 с;

2: 1 с;

3: 3 с;

4: 4 с;

5: 5 с;

6: 6 с;

7: 7 с;

8: 8 с;

9: 9 с

Еп - наличие дополнительного выхода

1: с выходом BNC;

2: без выхода BNC

Общий вид измерителей представлен на рисунке 1. Пломбирование измерителей не предусмотрено.

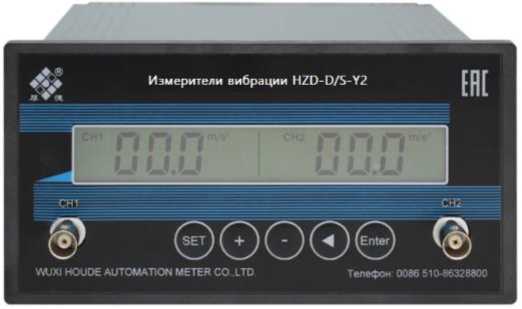

Модификация HZD-D/S-Y2

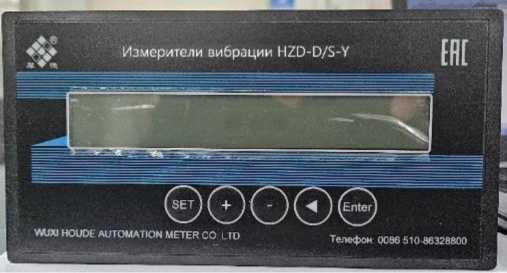

Модификация HZD-D/S-Y

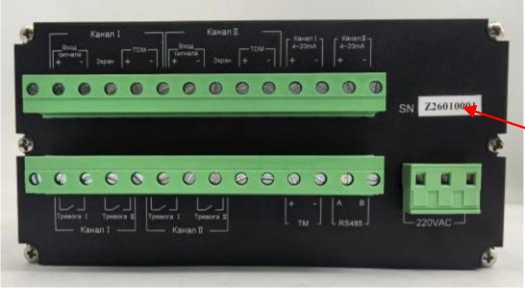

Место нанесения заводского номера

Рисунок 1 - Общий вид и место нанесения заводского номера измерителей вибрации

HZD-D/S-Y

Программное обеспечение

Программное обеспечение (ПО) измерителей вибрации HZD-D/S-Y служит для обработки и визуализации информации.

Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:

- отсутствует физический доступ к носителю информации;

- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.

Таблица 1 - Идентификационные данные ПО измерителей вибрации HZD-D/S-Y

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати или наклейки.

Комплектность

'аблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в руководстве по эксплуатации «Измерители вибрации HZD-D/S-Y», раздел «Настройка параметров».

Нормативные документы

Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

Стандарт предприятия на измерители вибрации HZD-D/S-Y
