| Номер в госреестре | 98546-26 |
| Наименование СИ | Уровнемеры буйковые пневматические |
| Обозначение типа СИ | УБ |
| Изготовитель | Общество с ограниченной ответственностью «Завод «Тизприбор» |
| Год регистрации | 2026 |
| Срок свидетельства | 19.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры буйковые пневматические УБ (далее - уровнемеры) предназначены для измерений уровня и уровня раздела сред, жидкостей и преобразования измеренных значений в унифицированный пневматический выходной сигнал.
Принцип действия уровнемеров основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.
При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса, вес буйка в уровнемере преобразуется в измеряемое значение уровня. Пневмопреобразователь уровнемера преобразует изменение веса буйка в пневматический выходной сигнал пропорционально значению изменения уровня.
Уровнемеры состоят из измерительного блока и металлического корпуса.
Измерительного блок включает в себя:
- чувствительный элемент (буек, который конструктивно представляет собой цельный или запаянный полый металлический цилиндр);
- подвес с серьгой;
- рычаг.
На металлическом корпусе расположены штуцера для подключения питания и выходного сигнала, внутри корпуса размещен пневмопреобразователь.
Пневмопреобразователь включает в себя:
- систему рычагов;
- пружину;
- сопло;
- заслонку;
- сильфон;
- пневмоусилитель.
Уровнемеры выпускаются в двух модификациях, которые отличаются способом монтажа; УБ-ПВ монтаж сверху емкости, УБ-П сбоку емкости.
Общий вид уровнемеров, обозначение мест подключения пневматического питания и выходного сигнала, общий вид буйка с подвесом и серьгой представлены на рисунке 1.
О бозначение места для нанесения знака утверждения типа представлены на рисунке 2.
б)
в)

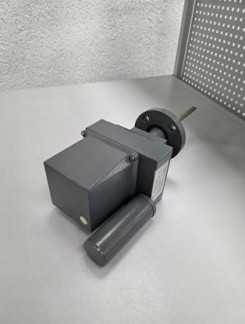

Рисунок 1 - Общий вид уровнемеров, обозначение мест подключения пневматического питания и выходного сигнала, общий вид буйка с подвесом и серьгой.
а) Модификация УБ-П; б) Модификация УБ-ПВ; в) обозначение мест подключения пневматического питания и выходного сигнала; г) буек с подвесом и серьгой
г)

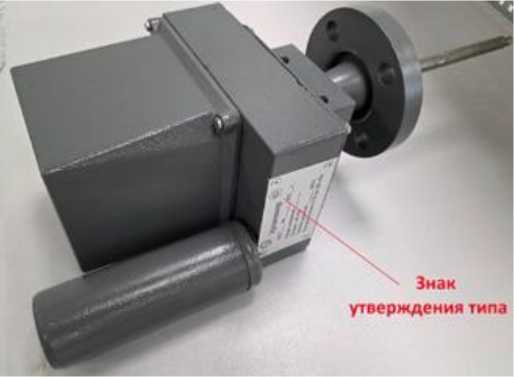

Рисунок 2 - Место нанесения знака утверждения типа
Информация о модификации указывается в структуре условного обозначения уровнемера.
Структура условного обозначения (схема составления условного обозначения) уровнемера при заказе:
Уровнемер буйковый пневматический УБ-ПВ -10 - 1,0 - 1,5 - Фланец - 50 - 40 - 11 - В - Ст20
1 2 3 4 5 6 7 8 9
Таблица 1 - Структура условного обозначения
| № | Значение | Примечания |
| 1 | Модификация | УБ-П; УБ-ПВ |
| 2 | Предел измерений, м | В зависимости от заказа |
| 3 | Плотность измеряемой среды, г/см3 | Для уровня раздела фаз, указывается через дробь |
| 4 | Пределы допускаемой основной погрешности, % | 1,0; 1,5. |
| Фланец | ГОСТ 33259-2015 | |
| 5 | Номинальный диаметр фланца, мм | 40; 50; 65; 80; 100. |
| 6 | Номинальное давление, кгс/см2 | до 160 по ГОСТ 33259-2015 |
| 7 | Тип фланца | 01; 11 |
| 8 | Вид присоединительной поверхности | по ГОСТ 33259-2015 |
| 9 | Материал изготовления фланца | В зависимости от заказа |
Информация об условном обозначении, в том числе модификация, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, год изготовления, предел измерения, давление питания, рабочее давление, параметры выходного сигнала наносятся на маркировочную табличку, прикрепляемую к уровнемеру, способом лазерной гравировки.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхние пределы измерений уровня и уровня раздела сред жидкостей, мм | от 100 до 160001) |
| Пределы допускаемой основной приведенной погрешности измерений уровня и уровня раздела сред жидкостей, выраженной в процентах от верхнего предела измерения уровня или диапазона изменения выходного аналогового сигнала, % | ±1,0; ±1,51) |
| Пределы допускаемой вариации показаний v не превышают абсолютного значения предела допускаемой основной приведенной погрешности |у|, % | 1,0; 1,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня и уровня границы раздела двух сред, выраженной по отношению к диапазону измерений, при отклонении температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °С, % | ±0,7 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С для уровнемеров с допускаемой основной погрешностью ±1,0 для уровнемеров с допускаемой основной погрешностью ±1,5 | от +18 до +22 от +15 до +25 |
| 1) Диапазон измерений уровня и уровня раздела сред жидкостей, и пределы допускаемой погрешности измерений конкретного уровнемера находятся в указанных в табл. 2 пределах, зависят от исполнения уровнемера и приводятся в паспорте уровнемера. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Условия эксплуатации: - температура окружающего воздуха, °С - температура измеряемой среды, °С У Б-П У Б-ПВ - относительная влажность, % | от -50 до +50 от -50 до +100 от -50 до +400 до 95 при температуре +35 °С | |
| Пределы рабочего давления измеряемой среды, МПа, не более, для модификации: - УБ-П - УБ-ПВ | 16,0 6,4 | |
| Плотность контролируемой жидкости, кг/м3 | от 500 до 2000 | |
| Разность плотностей двух несмешивающихся жидкостей, кг/м3 | от 122 до 400 | |
| Давление питания, кПа | от 126 до 154 | |
| Выходной аналоговый сигнал, кПа | от 20 до 100 | |
| Габаритные размеры уровнемера без буйка, мм, не более - Длина - Ширина - Высота | УБ-П 531 240 153 | УБ-ПВ 610 240 265 |
| Диаметр буйка, мм, не более | L40 | |
| Масса уровнемера без буйка, кг, не более | УБ-П 15 | УБ-ПВ 40 |
| Масса буйка с подвеской, кг, не более | 6,0 | |
| Степень защиты от внешних воздействий | IP54 | |
| Технические характеристики конкретного уровнемера находятся в указанных в табл. 3 пределах, зависят от исполнения уровнемера и приводятся в паспорте уровнемера. | ||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч, не менее | 67 000 |
наносится на прикрепляемую к уровнемеру маркировочную табличку, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер буйковый пневматический | УБ-П; УБ-ПВ* | 1 шт. |
| Комплект принадлежностей | 9078610 КП | 1 шт.* |
| Паспорт | 9078610 ПС | 1 экз. |
| Руководство по эксплуатации | 9078610 РЭ | 1 экз.** |
| * - поставляется в соответствии с заказом * * - допускается поставлять один экземпляр в один адрес отгрузки | ||
приведены в разделе «Изменение параметров, регулирование и настройка» руководства по эксплуатации уровнемера.
Приказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
ТУ 26.51.52-005-37185268-2018 Уровнемеры буйковые пневматические УБ.
Технические условия
