| Номер в госреестре | 98543-26 |
| Наименование СИ | Комплексы измерительно-вычислительные для мониторинга работающих механизмов |
| Обозначение типа СИ | ACOEM |
| Изготовитель | ACOEM France SAS |
| Год регистрации | 2026 |
| Срок свидетельства | 19.05.2031 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM (далее - комплексы) предназначены для измерений напряжения постоянного тока, напряжения переменного тока, силы постоянного тока, параметров вибрации (виброускорения, виброскорости, виброперемещения) и частоты вращения.
Принцип действия комплексов основан на осуществлении непрерывного приема, измерений, обработки входных аналоговых сигналов, поступающих от первичных преобразователей.
Конструктивно комплексы выполнены в виде измерительного блока со встроенным модулем питания и клеммами для подключения сигналов от внешних источников.
Комплексы выпускаются в следующих модификациях: MVX060, MVX080, MVX120, MVX160, MVX240, MVX320, APT2069x и EEXAPT2074. Комплексы модификаций MVX060, MVX080, MVX120, MVX160, MVX240, MVX320 различаются количеством измерительных каналов. Комплексы модификаций АРТ2069х и EEXAPT2074 отличаются наличием жидкокристалического дисплея. Префикс «х» в модификации APT2069x - буква латинского алфавита A, B, C, D, E или F, обозначающая линию производства и не подразумевающая внесения изменений в конструкцию и метрологические характеристики комплексов.
Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов ACOEM и место нанесения серийного номера представлены на рисунках 1 и 2. Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM не подлежат пломбированию.
Серийные номера комплексов в цифровом или цифро-буквенном формате наносятся методом наклеивания на корпус. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения серийного номера

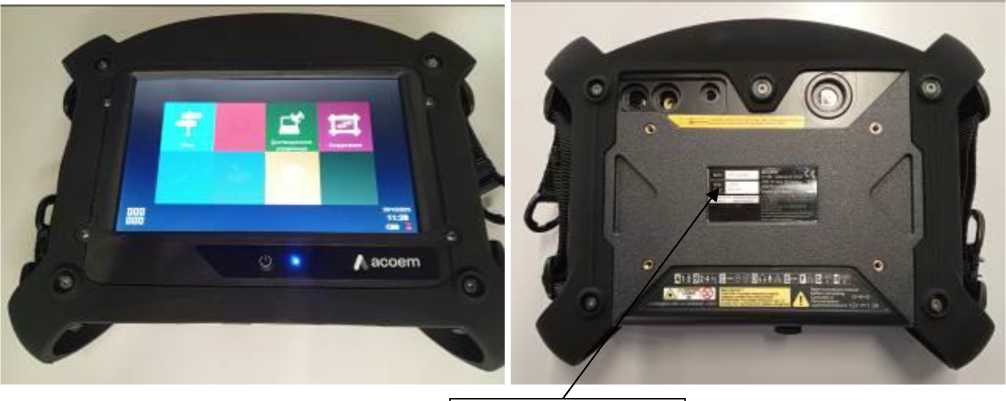

Рисунок 1 - Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов ACOEM модификаций APT2069x и EEXAPT2074
Место нанесения серийного номера

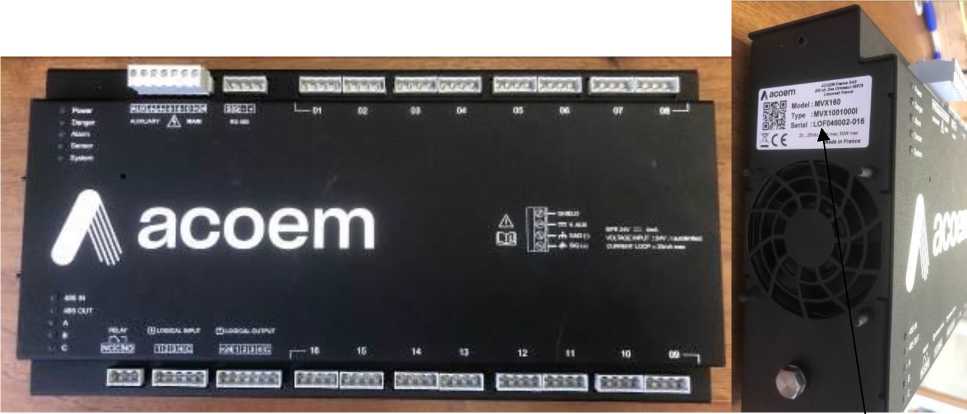

Рисунок 2 - Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов ACOEM модификаций MVX060, MVX080, MVX120, MVX160, MVX240 и MVX320
Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM модификаций APT2069x и EEXAPT2074 имеют встроенное программное обеспечение (далее - ПО), которое находится во внутренней памяти измерительного блока и устанавливается при производстве. Встроенное ПО служит для передачи, обработки, визуализации и хранения измерительной информации. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM модификаций MVX060, MVX080, MVX120, MVX160, MVX240 и MVX320 имеют внешнее ПО, которое устанавливается на персональный компьютер, позволяет конфигурировать настройки комплексов, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие вычисления и процесс измерений. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». Идентификационные данные программного обеспечения представлены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения модификаций MVX060,
MVX080, MVX120, MVX160, MVX240 и MVX320
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ACOEM Device Manager |
| Номер версии ПО | не ниже 5.7.0-11 |
Таблица 2 - Идентификационные данные программного обеспечения модификаций APT2069x и EEXAPT2074
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MVX firmware |
| Номер версии ПО | не ниже 1.60 |
Таблица 3 - Метрологические характеристики модификаций MVX060, MVX080, MVX120,
MVX160, MVX240 и MVX320_______________________________________________
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от -20 до +20 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,001+0,01-U) где U - измеряемое значение напряжения постоянного тока |
| Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока при изменении температуры, В | ±0,1 |
| Диапазон измерений амплитудного значения напряжения переменного тока, В | от 0,01 до 10 |
| Диапазон рабочих частот при измерении напряжения переменного тока, Гц | от 0,1 до 20000 |
| Пределы допускаемой основной относительной погрешности измерений амплитудного значения напряжения переменного тока, %: - в поддиапазоне частот от 0,1 до 10 Гц включ. - в поддиапазоне частот св. 10 до 5000 Гц включ. - в поддиапазоне частот св. 5000 до 20000 Гц | от -5 до +1 ±1 от -10 до +1 |
| Наименование характеристики | Значение |
| Диапазон измерений амплитудного значения виброускорения, м/с2 | от 0,1 до 1000 1) |
| Диапазон рабочих частот при измерении виброускорения, Гц | от 2 до 5000 |
| Диапазон измерений амплитудного значения виброскорости, мм/с | от 0,1 до 1000 2) |
| Диапазон рабочих частот при измерении виброскорости, Гц | от 2 до 1000 |
| Диапазон измерений размаха виброперемещения, мкм | от 0,2 до 2000 3) |
| Диапазон рабочих частот при измерении виброперемещения, Гц | от 5 до 1000 |
| Пределы допускаемой основной относительной погрешности измерений виброускорения, виброскорости и виброперемещения, % | ±2 |
| Пределы допускаемой дополнительной относительной погрешности измерений амплитудного значения напряжения переменного тока, виброускорения, виброскорости и виброперемещения при изменении температуры, % | ±3 |
| Диапазон измерения частоты вращения, об/мин (Гц) | от 12 до 240000 (от 0,2 до 4000) |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ±(1+N-0,001) где N - заданное значение частоты вращения |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ±2 |
| 1) При заданном значении коэффициента преобразования 10 мВ/(м^с-2) 2) При заданном значении коэффициента преобразования 10 мВ/(мм^с-1) 3) При заданном значении коэффициента преобразования 10 мВ/мкм | |
Таблица 4 - Метрологические характеристики модификаций APT2069x и EEXAPT2074
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от -20 до +20 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,001+0,01-U) где U - измеряемое значение напряжения постоянного тока |
| Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока при изменении температуры, В | ±0,1 |
| Диапазон измерений амплитудного значения напряжения переменного тока, В | от 0,001 до 10 |
| Диапазон рабочих частот при измерении напряжения переменного тока, Гц | от 0,5 до 40000 |
| Пределы допускаемой основной относительной погрешности измерений амплитудного значения напряжения переменного тока, %: - в поддиапазоне частот от 0,5 до 2 Гц включ. - в поддиапазоне частот св. 2 до 10 Гц включ. - в поддиапазоне частот св. 10 до 5000 Гц включ. - в поддиапазоне частот св. 5000 до 40000 Гц | от -30 до +1 от -5 до +1 ±1 от -5 до +1 |
| Диапазон измерений амплитудного значения виброускорения, м/с2 | от 0,1 до 1000 1) |
| Диапазон измерений амплитудного значения виброскорости, мм/с | от 0,1 до 1000 2) |
| Диапазон рабочих частот при измерении виброускорения и виброскорости, Гц | от 2 до 20000 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений виброускорения и виброскорости, % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерений амплитудного значения напряжения переменного тока, виброускорения и виброскорости при изменении температуры, % | ±3 |
| Диапазон измерения частоты вращения, об/мин (Гц) | от 12 до 240000 (от 0,2 до 4000) |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ±(1+N-0,001) где N - заданное значение частоты вращения |
| 1) При заданном значении коэффициента преобразования 10 мВ/(м^с-2) 2) При заданном значении коэффициента преобразования 10 мВ/(мм^с-1) | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов: - MVX060 | 6 |
| - MVX080 | 8 |
| - MVX120 | 12 |
| - MVX160 | 16 |
| - MVX240 | 24 |
| - MVX320 | 32 |
| - APT2069x | 4 |
| - EEXAPT2074 | 4 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | 23±5 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - MVX060, MVX080, MVX120, MVX160, MVX240, MVX320 | от -20 до +60 |
| - APT2069x, EEXAPT2074 | от -15 до +50 |
| Габаритные размеры (длиннахширинахвысота), мм, не более - MVX060, MVX080, MVX120, MVX160, MVX240, MVX320 | 371x171x100 |
| - APT2069x, EEXAPT2074 | 200x265x65 |
| Масса, кг, не более - MVX060, MVX080, MVX120, MVX160, MVX240, MVX320 | 3,2 |
| - APT2069x, EEXAPT2074 | 1,8 |
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
аблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплексы измерительно-вычислительные для мониторинга работающих механизмов | ACOEM | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в разделе «Измерение и хранение данных» руководства по эксплуатации «Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM» для модификаций MVX060, MVX080, MVX120, MVX160, MVX240 и MVX320, в разделе 10 «Встроенные датчики» и в разделе 11 «Беспроводной датчик» руководства по эксплуатации «Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM APT2069x и EEXAPT2074» для модификаций APT2069x и EEXAPT2074.
Стандарт предприятия «Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM»
