Прицепы-цистерны ТАНКОЙЛ, 98540-26

Назначение

Прицепы-цистерны ТАНКОЙЛ (далее по тексту - ПЦ) предназначены для измерений объема, транспортирования и кратковременного хранения нефтепродуктов.

Описание

Принцип действия ПЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродуктов производится при помощи насоса или самотеком.

Конструктивно ПЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую, овальную или чемоданообразную форму, установленной на шасси. ПЦ являются транспортными мерами полной вместимости (далее по тексту - ТМ). В зависимости от заказа ПЦ может иметь от 1 до 6 секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива из металлического уголка. В верхней части цистерны может быть расположен расширительный короб (с установленным указателем уровня налива из металлического уголка), предназначенный для температурного расширения объема нефтепродуктов. Расширительный короб оснащен дыхательным клапаном для регулирования давления газового пространства в цистерне.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и в зависимости от заказа может включать в себя:

- горловину с указателем уровня

- дыхательный клапан на каждый отсек;

- крышки горловин;

- шаровые краны;

- напорно-всасывающие рукава;

- патрубок для отвода паров нефтепродуктов с огнепреградителем;

- насос для слива/налива.

На боковых сторонах и сзади ПЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки для обозначения транспортного средства, перевозящего опасный груз.

ПЦ выпускаются в следующих модификациях: ТАНКОЙЛ-2.0, ТАНКОЙЛ-2.5, ТАНКОЙЛ-3.0, ТАНКОЙЛ-3.5, ТАНКОЙЛ-4.0, ТАНКОЙЛ-4.5, ТАНКОЙЛ-5.0, ТАНКОЙЛ-5.5, ТАНКОЙЛ-6.0, ТАНКОЙЛ-6.5, ТАНКОЙЛ-7.0, ТАНКОЙЛ-7.5, ТАНКОЙЛ-8.0, ТАНКОЙЛ-8.5,

ТАНКОЙЛ-9.0,

ТАНКОЙЛ-11.5,

ТАНКОЙЛ-14.0,

ТАНКОЙЛ-16.5,

ТАНКОЙЛ-19.0,

ТАНКОЙЛ-9.5, ТАНКОЙЛ-12.0, ТАНКОЙЛ-14.5, ТАНКОЙЛ-17.0, ТАНКОЙЛ-19.5,

ТАНКОЙЛ-10.0,

ТАНКОЙЛ-12.5,

ТАНКОЙЛ-15.0,

ТАНКОЙЛ-17.5,

ТАНКОЙЛ-20.0,

ТАНКОЙЛ-10.5, ТАНКОЙЛ-13.0, ТАНКОЙЛ-15.5, ТАНКОЙЛ-18.0, ТАНКОЙЛ-20.5,

ТАНКОЙЛ-11.0,

ТАНКОЙЛ-13.5,

ТАНКОЙЛ-16.0,

ТАНКОЙЛ-18.5,

ТАНКОЙЛ-21.0,

ТАНКОЙЛ-21.5, ТАНКОЙЛ-22.0, ТАНКОЙЛ-22.5, ТАНКОЙЛ-23.0, ТАНКОЙЛ-23.5, ТАНКОЙЛ-24.0, ТАНКОЙЛ-24.5, ТАНКОЙЛ-25.0 которые отличаются метрологическими и техническими характеристиками, материалом изготовления цистерны, формой цистерны, количеством осей. Цистерна может выполняться из следующих материалов: А - из сплава алюминия, С1 - из низколегированной стали, С2 - из нержавеющей стали.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт прицепов-цистерн, а также ударным или лазерным методом на металлическую табличку, закрепленную на раме транспортной тележки.

_______Пример условного обозначения:

Х1 I Х2 I Хз I Х4 I Х5 где:

Х1 - Прибор 3 Пц

Х3 - Количество осей

Х4 - Объем

Х5 - Номер изделия

Общий вид ПЦ и маркировочной таблички с указанием места нанесения заводского номера, места нанесения знака утверждения типа приведены на рисунках 1-4. Цистерна окрашивается в зависимости от заказа и может отличаться от приведенного на рисунках 1-3.

Схема пломбирования от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 5-6. Пломбирование ПЦ осуществляется с помощью заклепки, проходящую через верхнюю стенку горловины и указатель уровня налива в виде металлического уголка, на которую давлением ударного клейма (плашки) наносится знак поверки в виде оттиска поверительного клейма.

Место нанесения заводского номера и знака утверждения типа

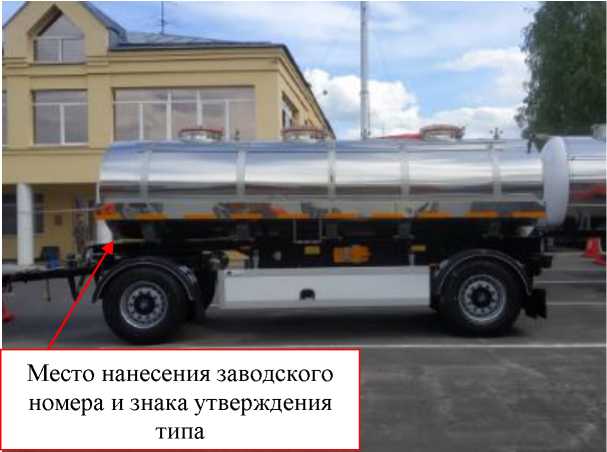

Рисунок 1 - Общий вид ПЦ чемоданного сечения

Место нанесения заводского номера и знака утверждения типа

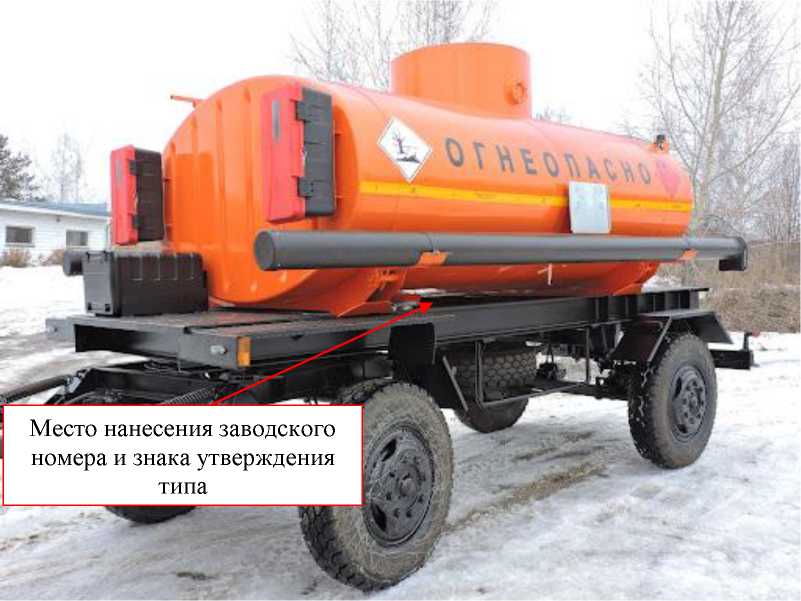

Рисунок 2 - Общий вид ПЦ круглого сечения

Место нанесения заводского номера и знака утверждения типа

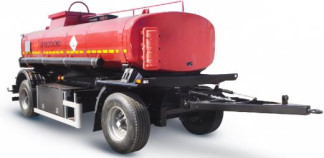

Рисунок 3 - Общий вид ПЦ овального сечения

Рисунок 4 - Общий вид маркировочной таблички ППЦ

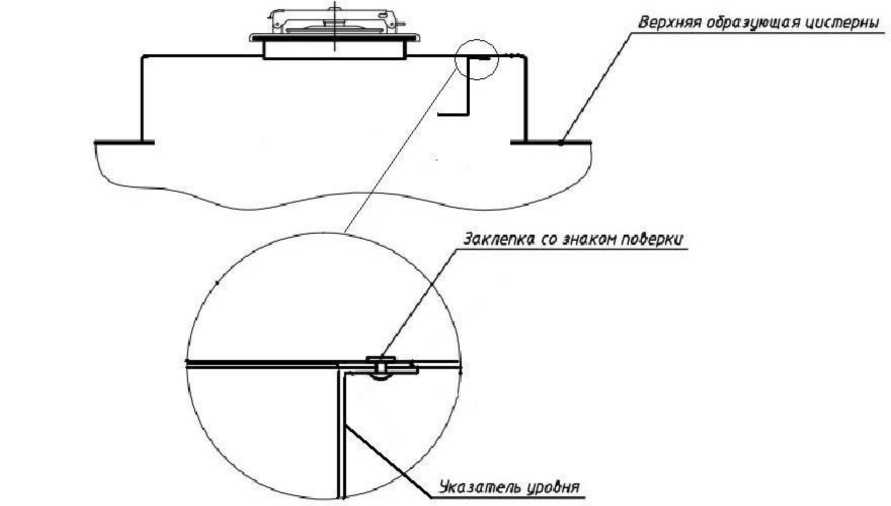

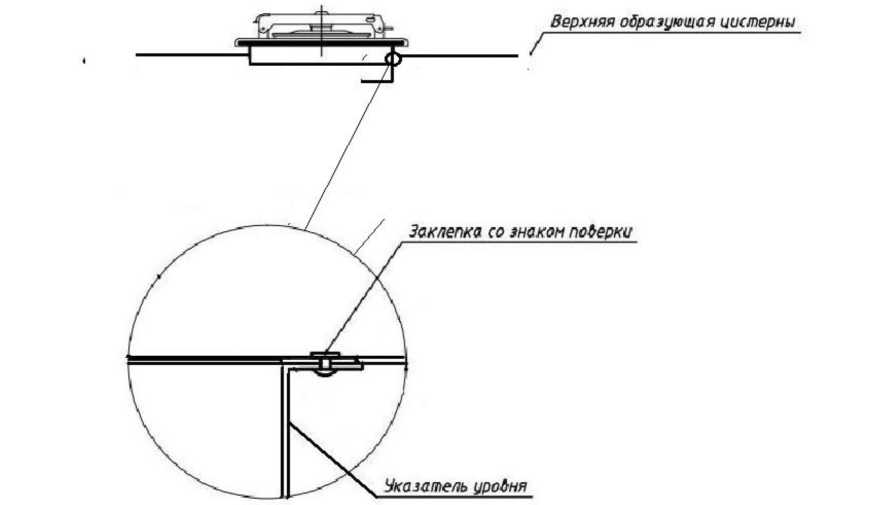

Рисунок 5 - Схема пломбирования от несанкционированного изменения положения указателя уровня налива и обозначение места нанесения знака поверки

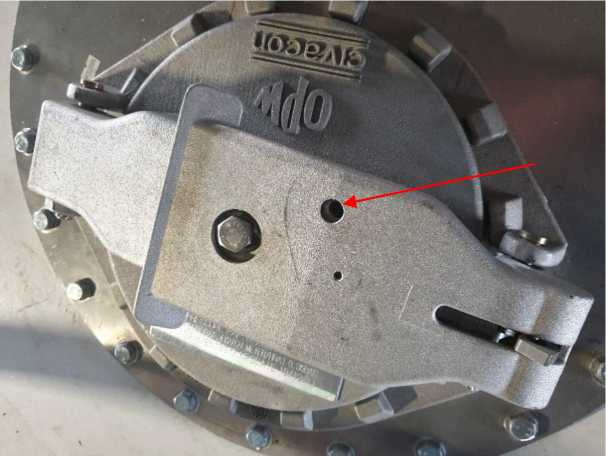

Рисунок 6 - Схема пломбирования от несанкционированного доступа во время транспортирования

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 1-10.

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Метрологические характеристики

Таблица 9 - Метрологические характеристики

Таблица 10 - Технические характеристики

Знак утверждения типа

на титульный лист Руководства по эксплуатации типографским способом и на маркировочную табличку ударным или лазерным методом.

Комплектность

Таблица 11 - Комплектность средства измерений

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Полуприцепы-цистерны ТАНКОЙЛ» разделе 2 «ОПИСАНИЕ И РАБОТА».

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

ТУ 292023-002-98644568-2025 «Прицепы-цистерны ТАНКОЙЛ. Технические условия»
