| Номер в госреестре | 98538-26 |
| Наименование СИ | Установки поверочные массоизмерительные |
| Обозначение типа СИ | УПМ |
| Изготовитель | Акционерное общество «Научно-инженерный центр «ИНКОМСИТЕМ» |
| Год регистрации | 2026 |
| Срок свидетельства | 19.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные массоизмерительные УПМ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.
Принцип действия установок основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, создаваемых при помощи средств измерений расхода и количества жидкости, насосных агрегатов (не входят в состав установки), ручного или автоматического регулятора расхода (в соответствии с заказом), средств измерений температуры и избыточного давления жидкости, системы сбора и обработки информации.

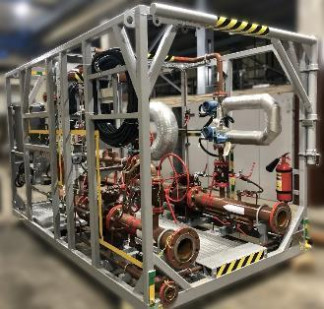

Установки состоят из средств измерений массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, средств измерений температуры и избыточного давления жидкости, ручного или автоматического регулятора расхода, системы сбора и обработки информации. Общий конструктив установки доступен в различных вариантах исполнения, который сохраняет общую функциональную основу, но может отличаться внешним видом (рисунок 1).
В качестве средств измерений массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости в составе установок применяются: счетчики-расходомеры массовые Метран-360 (регистрационный № 89922-23), счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (регистрационный № 47266-16), счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» (регистрационный № 77657-20), расходомеры массовые DMF - 1 - V (регистрационный №№ 89324-23, 94170-24), счетчики-расходомеры массовые Micro Motion (регистрационный № 45115-16), расходомеры-счетчики массовые WMF (регистрационный № 92964-24), преобразователи расхода жидкости турбинные (регистрационный № 46057-14).
В качестве средств измерений температуры жидкости в составе установок применяются термопреобразователи сопротивления, термометры и датчики температуры утвержденного типа с абсолютной погрешностью измерений не более ±0,5 °С.
В качестве средств измерений давления жидкости в составе установок применяются преобразователи давления, датчики давления утвержденного типа с относительной погрешностью измерения не более ±2,5%, манометры утвержденного типа с классом точности не более 2,5.
В качестве средства измерений плотности жидкости в составе установок могут применяться (в соответствии с заказом) плотномеры и/или ареометры утвержденного типа с абсолютной погрешностью не более ±0,3 кг/м3.
Система сбора и обработки информации реализована на базе комплекса измерительно-вычислительного расхода и количества жидкостей и газов АБАК+ (регистрационный номер 52866-13).
Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.
Установки изготавливаются в стационарном и передвижном исполнениях.
а) передвижное исполнение
б) стационарное исполнение
Место установки маркировочной таблички, нанесения знака об утверждении типа и заводского номера

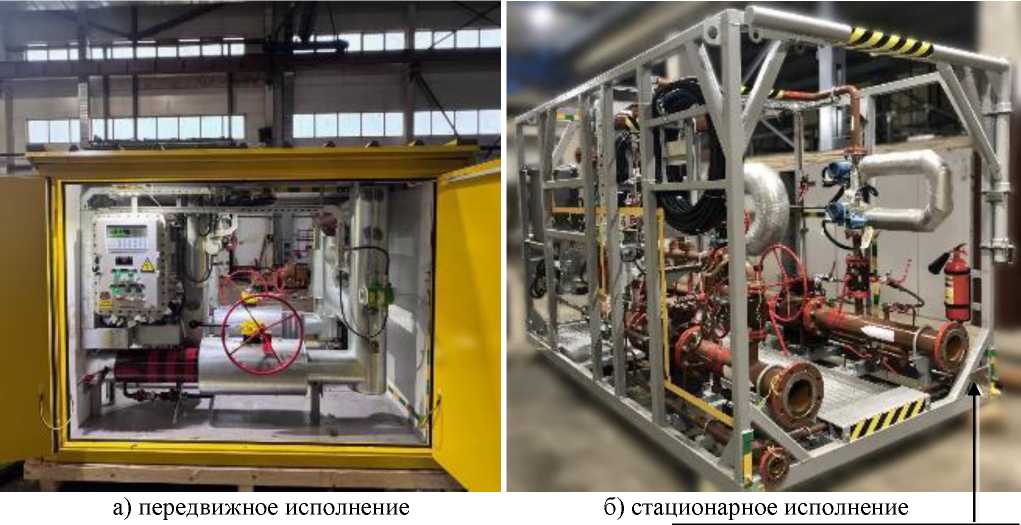

Рисунок 1 - Общий вид установок
Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения средств измерений массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости в составе установок применяются, с нанесением знака поверки на пломбу.

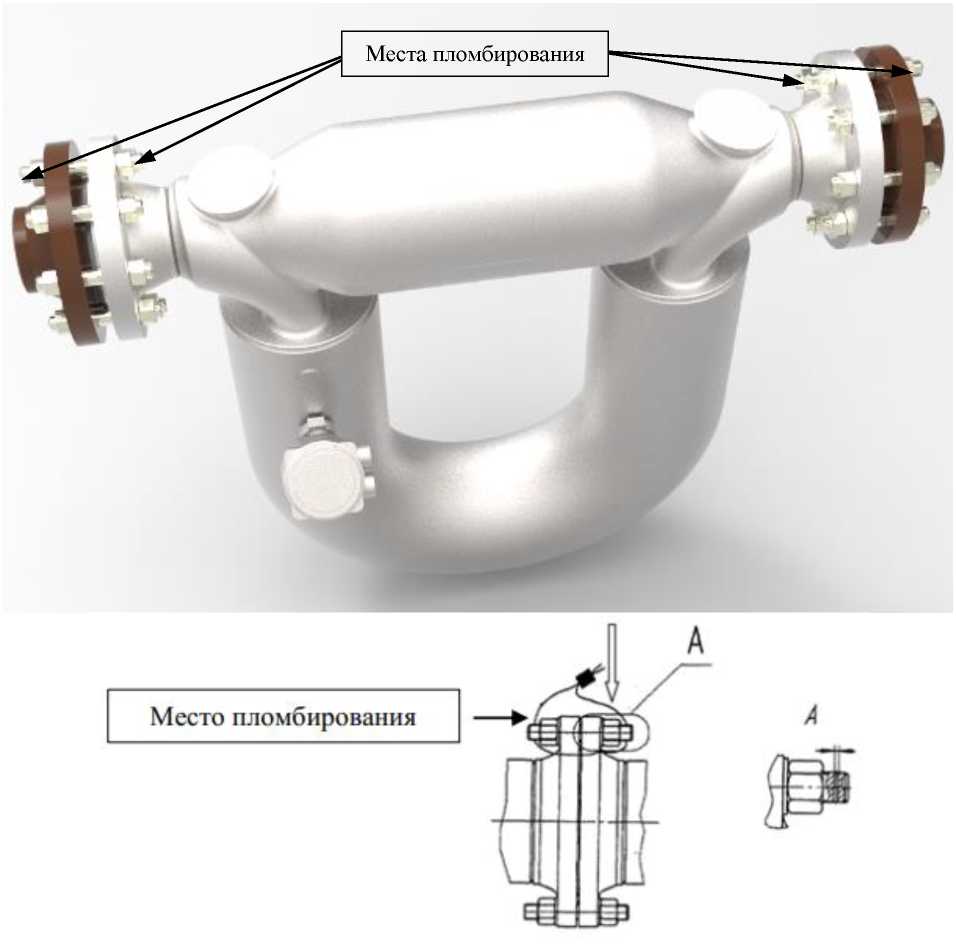

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установок наносится в цифровом формате на маркировочную табличку, закрепленную на раме (каркасе) установки, методом лазерной гравировки или типографским методом.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) установок встроенное и реализовано на базе комплекса измерительно-вычислительного расхода и количества жидкостей и газов АБАК+ (регистрационный номер 52866-13).
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов в ходе проведения исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости, управление и контроль состояния исполнительных механизмов установки, регулирования расхода жидкости (в соответствии с заказом), управление автоматизированной системой измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена защита от преднамеренных изменений с помощью простых программных средств.
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| Идентификационное наименование ПО1) | Abak.bex | ABAK.FC |
| Номер версии (идентификационный номер) ПО1) | 1.0 | 1.0 |
| Цифровой идентификатор ПО1) | 4069091340 | 3737895372 |
| Алгоритм вычисления цифрового идентификатора ПО1) | CRC32 | CRC32 |
| 1) - конкретное значение указано в паспорте | ||
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Диапазон измерений (воспроизведения) массового расхода жидкости и/или объемного расхода жидкости1), т/ч (м3/ч) | от 0,2 до 2000 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единицы) массы жидкости в потоке и массового расхода жидкости2), % | ±0,10 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единицы) объема жидкости в потоке и объемного расхода жидкости2), % | ±0,15 |
| 1) - конкретное значение указано в паспорте 2) - указывается при нормировании пределов допускаемой относительной погрешности (доверительных границ суммарной погрешности) при измерении (воспроизведении) данных единиц величин | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный диаметр поверяемых средств измерений1) | от DN10 до DN200 |
| Измеряемая среда1) | жидкость (вода питьевая, водо-гликолевая смесь, нефть, нефтепродукты, сжиженные углеводородные газы, газовые конденсаты, ШФЛУ) |
| Избыточное давление измеряемой среды1), МПа, не более | 10 |
| Температура измеряемой среды1)2), °C | от -10 ОС до +80ОС |
| Плотность измеряемой среды, кг/м3 | от 600 до 1100 |
| Вязкость измеряемой среды, сСт, не более | 300 |
| Условия эксплуатации2): - температура окружающего воздуха для исполнения УХЛ1, УХЛ2, °С - температура окружающего воздуха для исполнения УХЛ4, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 ос до +40 ос от -45 ос до +40 ос от 30 до 95 от 84 до 107 |
| Параметры электрического питания1): - напряжение питания, В - частота, Гц | 400±40/230±23 50±0,4 |
| 1) - конкретное значение указано в паспорте 2) 2) - для установок с измеряемой средой - вода питьевая, температура измеряемой среды и окружающей среды от +10 °C до +30 °C | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 70000 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку, закрепленную на раме (каркасе) установки, методом лазерной гравировки или типографским методом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Установка поверочная массоизмерительная | УПМ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в разделе 3.3 «Использование изделия» руководства по эксплуатации на установки поверочные массоизмерительные УПМ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ИнКС.407370.001 ТУ Установки поверочные. Технические условия
