Уровнемеры У1500М, 98537-26

Назначение

Уровнемеры предназначены для автоматического, дистанционного, непрерывного измерения уровня различных жидкостей (сырая нефть, товарная нефть, нефтепродукты, техническая вода, подтоварная вода) и уровней раздела сред многофазных жидкостей (нефть-эмульсия-подтоварная вода, нефтепродукты эмульсия-вода) по одному или двум независимым каналам (датчикам). Уровнемеры применяется в резервуарных парках нефти нефтепродуктов, технологических ёмкостях объектов сбора, подготовки нефти и воды.

Описание

Принцип действия уровнемера заключается в измерении интервала времени, необходимого для прохождения ультразвуковым сигналом расстояния от излучателя, расположенного над уровнем крышки люка резервуара, до поплавка в котором установлен постоянный магнит. Положение поплавка определяется уровнем жидкости в резервуаре и пересчете этого интервала в уровень. Пересчет производится путем вычитания вышеуказанного расстояния из высоты резервуара.

Работа уровнемеров происходит следующим образом. Возбуждённая пьезоэлементом ультразвуковая волна, распространяясь вниз по сердечнику, достигает магнитного поля поплавка. Вследствие эффекта Виллари, в обмотке в этот момент возникает ЭДС. Интервал времени от возбуждения волны до возникновения ЭДС измеряется и вычитается из полной длины датчика и выдается на измеритель.

Уровнемер состоят из 2-х основных составных частей:

- датчиков, устанавливаемых на резервуарах (технологических ёмкостях);

- измерителя, устанавливаемого на щите или на столе в операторной.

Д атчики и измеритель соединяются между собой коаксиальным кабелем типа «РК-50».

В зависимости от количества подключаемых датчиков, рабочего давления в измеряемом резервуаре, конструкции датчика и количества поплавков на датчике, уровнемеры изготавливаются в следующих исполнениях: У1500М-Х, где X - шифр исполнения уровнемера от 00 до 11. Состав уровнемера в зависимости шифра исполнения приведен в таблице 1.

Таблица 1 - сведения об исполнениях

Общий вид уровнемеров приведен на рисунке 1.

Датчик Измеритель

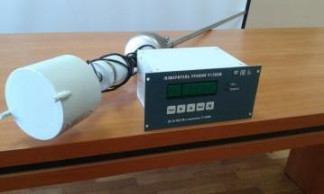

Рисунок 1 - Общий вид уровнемеров

Места нанесения заводских номеров и знака утверждения типа представлены на рисунке 2.

ОУНУ АС .НЕФТЕАВТОМАТИКА» e [fl[ l(

Hl «AV fll »                                       »>.|

I »5 Cv 14<44Q с           м 4822 л 24 ,   |

ИСКРОБЕЗОПАСНЫЕ ЦЕПИ

/

3.25 Л

всу/нсу

RS-48S/

Гоимым м>«эд

Место нанесения знака утверждения типа

Место нанесения заводского номера

АС 'НЕФТЕА8Г(»ьь

h ERI «■ J

lEx lbIIBT6Gb

II Gb с T6

5Ct’Jec*5€*C •.; coc mj с-адмм&локздэ db----20_. r Дм3

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

Заводской номер датчика У1500М в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную металлическую табличку, находящуюся на корпусе методом рукописи с применением перманентного маркера. Заводской номер измерителя У1500М, в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку, расположенную на тыльной стороне измерителя, типографским способом. Заводской номер измерителя соответствует заводскому номеру датчика (заводские номера датчиков, входящих в состав уровнемера, при этом указываются в паспорте уровнемера). Места нанесения заводских номеров указаны на рисунке 2.

Измеритель пломбируется предприятием-изготовителем этикеткой пломбировочной в трех местах на противоположных ребрах, исключающими несанкционированный доступ к элементам измерителя, как показано на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование крышки измерителя.

1. Корпус измерителя

2. Тыльная сторона измерителя

3. Этикетка пломбировочная

Рисунок 3 - Схема пломбирования измерителя

Программное обеспечение

Программное обеспечение уровнемера является встроенным и хранится в энергонезависимой памяти микроконтроллера измерительной платы. Программа работает в режиме непрерывного измерения интервала времени от момента подачи на соответствующий выход микропроцессора сигнала возбуждения излучателя УЗ до возникновения электрического импульса на соответствующем входе микропроцессора. Замеры интервала времени производятся с частотой 50 Гц, накапливаются в буфере и усредняются. Далее среднее значение интервала времени (Тср) подставляется в формулу расчета расстояния L = V * Тср, где V - скорость звука в стержне датчика.

Программное обеспечение обеспечивает вычисление уровня и вывод текущей информации на индикатор передней панели прибора. Интерфейс RS-485, применяемый в уровнемерах используется исключительно для настройки уровнемеров при изготовлении, при помощи сервисного программного обеспечения. В процессе эксплуатации программное обеспечение не может быть изменено, так как пользователь не имеет к нему доступа. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение уровнемера и измерительную информацию.

Программное обеспечение уровнемеров является метрологически значимым.

Метрологические характеристики уровнемеров нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

аблица 3 - Основные технические характеристики

аблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку датчика и измерителя методом штемпелевания, а также в верхнем левом углу титульного листа паспорта типографским способом.

Комплектность

аблица 5 - Комплектность

Сведения о методах измерений

изложены в пункте 1.4 и разделе 2 руководства по эксплуатации 2498.04.00.00.000 РЭ.

Нормативные документы

Приказ Росстандарта от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»

Приказ Росстандарта от 01.10.2018 года № 2091 «Об утверждении Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»

ТУ 4214-004-04830336-10 Уровнемер У 1500М. Технические условия
