| Номер в госреестре | 98532-26 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Altimax |
| Изготовитель | Macylab Instruments Inc. |
| Год регистрации | 2026 |
| Срок свидетельства | 15.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры Altimax (далее по тексту - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП) в ультрафиолетовом и видимом участках спектра исследуемых образцов различного происхождения.
Конструктивно спектрофотомеры представляют собой настольные лабораторные приборы, состоящие из галогенной (модификации без буквы U в обозначении) или галогенной и дейтериевой лампы (модификации с буквой U в обозначении) в качестве источника света, монохроматора для выделения необходимой длины волны, отсека для образцов, фотодиодного детектора и цифрового дисплея для индикации результатов и работы с спектрофотометром.
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.
К данному типу средства измерений относятся модификации Altimax V-1, Altimax V-1PC, Altimax V-2, Altimax V-2PC, Altimax V-3, Altimax V-ЗРС, Altimax UV-2, Altimax UV-2PC, Altimax UV-5, Altimax UV-5PC, Altimax UV-5CSPC, Altimax UV-7C, Altimax UV-7CPC, Altimax UV-8CPC, Altimax UV-8CSPC. Модификации отличаются конструктивными особенностями, возможностью подключения к компьютеру (модификации с буквами PC в обозначении), метрологическими и техническими характеристиками.
Нанесение знака поверки на спектрофотометр не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом печати на маркировочную этикетку, расположенную на задней или боковой части корпуса спектрофотометров.
Общий вид спектрофотометров представлен на рисунках 1-5. Общий вид маркировочной этикетки представлен на рисунке 6. Цвет корпуса может отличаться от представленного на рисунках.

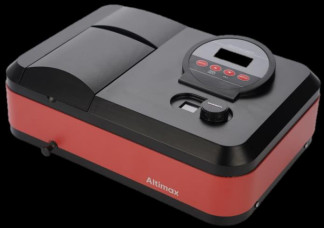

Рисунок 1 - Общий вид спектрофотометров Altimax V-1, Altimax V-1PC

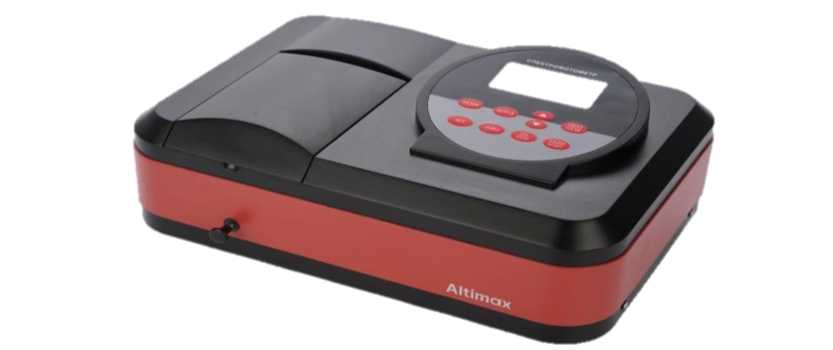

Рисунок 2 - Общий вид спектрофотометров Altimax V-2, Altimax V-2PC, Altimax UV-2, Altimax UV-2PC

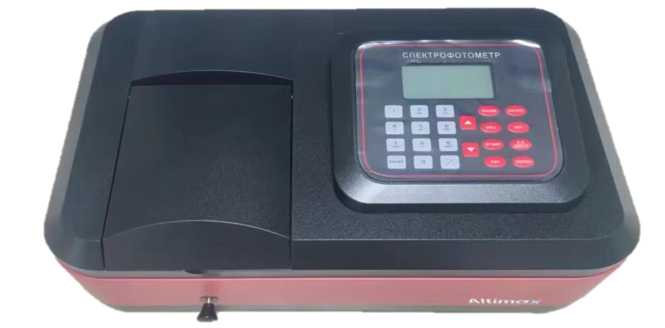

Рисунок 3 - Общий вид спектрофотометров Altimax V-3, Altimax V-3PC, Altimax UV-5, Altimax UV-5PC

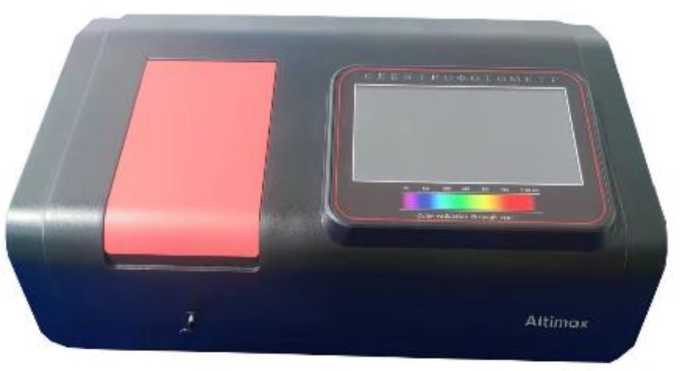

Рисунок 4 - Общий вид спектрофотометров Altimax UV-5CSPC, Altimax UV-7C, Altimax UV-7CPC
Рисунок 5 - Общий вид спектрофотометров Altimax UV-8CPC, Altimax UV-8CSPC
Двухлучевой (190-1100) нм Модификация: Altimax UV-8CSPC Питание: ~220В/50Гц Серийный номер:
Рисунок 6 - Общий вид маркировочной этикетки
Пломбирование спектрофотометров не предусмотрено.
Спектрофотометры имеют программное обеспечение (далее - ПО) для управления функциональными возможностями, обработки и отображения измерительной информации.
ПО реализовано без выделения метрологически значимой части. Влияние ПО учтено при нормировании метрологических характеристик спектрофотометров.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО модификаций Altimax V-1, Altimax V-1PC недоступны пользователю. Идентификационные данные ПО модификаций Altimax V-2, Altimax V-2PC, Altimax V-3, Altimax V-3PC, Altimax UV-2, Altimax UV-2PC, Altimax UV-5, Altimax UV-5PC, Altimax UV-5CSPC, Altimax UV-7C, Altimax UV-7CPC, Altimax UV-8CPC, Altimax UV-8CSPC указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модификаций | |
| V-2, V-2PC, V-3, V-3PC, UV-2, UV-2PC, UV-5, UV-5PC | UV-5CSPC, UV-7C, UV-7CPC, UV-8CPC, UV-8CSPC | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО, не ниже | V2.8.46 | V1.0.9 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||||||||
| V-1, V-1PC | V-2, V-2PC | V-3, V-3PC | UV-2, UV-2PC | UV-5, UV-5PC | UV-5CSPC | UV-7C, UV-7CPC | UV-8CPC | UV-8CSPC | |
| Диапазон установки длин волн, нм | от 400 до 1000 | от 325 до 1000 | от 320 до 1100 | от 190 до 1000 | от 190 до 1100 | от 190 до 1100 | от 190 до 1100 | от 190 до 1100 | от 190 до 1100 |
| Диапазон измерений СКНП, % | от 0 до 100 | ||||||||
| Пределы допускаемой абсолютной погрешности измерений СКНП, %, в диапазоне установки длин волн: - от 200 до 400 нм - от 320 до 400 нм - от 325 до 400 нм - от 400 включ. до 750 нм включ. - св. 750 нм | - - -±1,5 ±2,0 | - ±1,0 ±0,5 ±1,0 | ±1,0 ±0,5 ±1,0 | ±1,0 - ±0,5 ±1,0 | ±1,0 - ±0,5 ±1,0 | ±1,0 - ±0,5 ±1,0 | ±1,0 - ±0,5 ±1,0 | ±1,0 - ±0,5 ±1,0 | ±1,0 - ±0,5 ±1,0 |
| Пределы допускаемой абсолютной погрешности установки длин волн св. 200 нм, нм | ±2 | ±2 | ±2 | ±2 | ±2 | ±2 | ±2 | ±1 | ±1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | З | Значение для модификации | |||||||
| V-1, V-1PC | V-2, V-2PC | V-3, V-3PC | UV-2, UV-2PC | UV-5, UV-5PC | UV-5CSPC | UV-7C, UV-7CPC | UV-8CPC | UV-8CSPC | |
| Спектральная ширина щели, нм | 4 | 4 | 4 | 2 | 2 | 2 | 1,8 | 1,8 | 2/4 |
| Диапазон показаний СКНП, % | от 0 до 125 | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 |
| Диапазон показаний оптической плотности, Б | от -0,3 до +3 | от -0,3 до +3 | от -0,3 до +3 | от -0,3 до +3 | от -0,3 до +3 | от -0,3 до +3 | от -0,3 до +3 | от -0,3 до +3 | от -0,3 до +3 |
| Уровень рассеянного света (220/360 нм), %, не более | 0,1 | 0,1 | 0,05 | 0,1 | 0,05 | 0,04 | 0,03 | 0,03 | 0,03 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50 | ||||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 85 | ||||||||
| Габаритные размеры, мм, не более: - ширина - глубина - высота | 470 325 200 | 470 325 200 | 470 325 200 | 470 325 200 | 470 325 200 | 510 385 215 | 510 385 215 | 645 430 225 | 645 430 225 |
| Масса, кг, не более | 9 | 11 | 11 | 11 | 15 | 16 | 28 | 28 | 28 |
наносится на маркировочную этикетку спектрофотометра и титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | Altimax | 1 шт. |
| Шнур питания | - | 1 шт. |
| Стеклянные кюветы | - | 4 шт. |
| Кварцевые кюветы (только для модификаций Altimax UV-5CSPC, Altimax UV-7C, Altimax UV-7CPC, Altimax UV-8CPC, Altimax UV-8CSPC) | - | 2 шт. |
| Черная заглушка для определения темнового тока (только для модификаций Altimax V-1, Altimax V-1PC) | - | 1 шт. |
| Чехол от пыли | - | 1 шт. |
| USB-кабель* | - | 1 шт. |
| Программный ключ* | - | 1 шт. |
| USB-накопитель с программным обеспечением* | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * Поставляется для модификаций c возможностью подключения к компьютеру (буквы PC в обозначении модификации) | ||
приведены в разделе 6 «Порядок работы» руководств по эксплуатации.
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Стандарт предприятия «Спектрофотометры Altimax», Macylab Instruments Inc.
