| Номер в госреестре | 98526-26 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Prove 300 plus |
| Изготовитель | «Merck KGaA» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры Prove 300 plus (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания исследуемых образцов (твердых и жидких) различного происхождения в рабочем спектральном диапазоне.
Принцип работы спектрофотометров основан на сравнении двух световых потоков: светового потока на входе в исследуемый образец и светового потока, прошедшего через исследуемый образец.
Световые потоки преобразуются с помощью приемника (детектора) в электрические сигналы, далее электрические сигналы проходят через аналого-цифровой преобразователь и преобразуются программой по закону Бугера-Ламберта-Бера в цифровые сигналы.
Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из: источника излучения (лампы), монохроматора для выделения определенной длины волны, кюветного отделения для образцов, детектора для приема светового потока и преобразования его в электрический сигнал, блока управляющей электроники.
Для разложения излучения в спектр в спектрофотометрах используется монохроматор с дифракционной решеткой. В качестве источника излучения в спектрофотометрах используется ксеноновая импульсная лампа.
В качестве приемника в спектрофотометрах используется кремниевый фотодиодный детектор.
Корпус спектрофотометров изготовлен из металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Спектрофотометры имеют серийный номер, расположенный на информационной табличке (шильде) на задней стороне спектрофотометров. Серийный номер имеет цифровой формат и нанесен типографским способом.
Нанесение знака поверки на спектрофотометры не предусмотрено.
Общий вид спектрофотометров представлен на рисунке 1. Место нанесения серийного номера на спектрофотометры представлено на рисунке 2.
К данному типу средств измерений относятся спектрофотометры с серийными номерами: 2525318962, 2534319127.

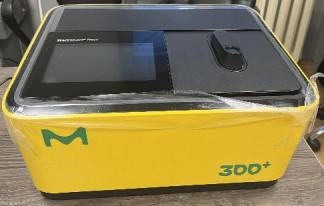

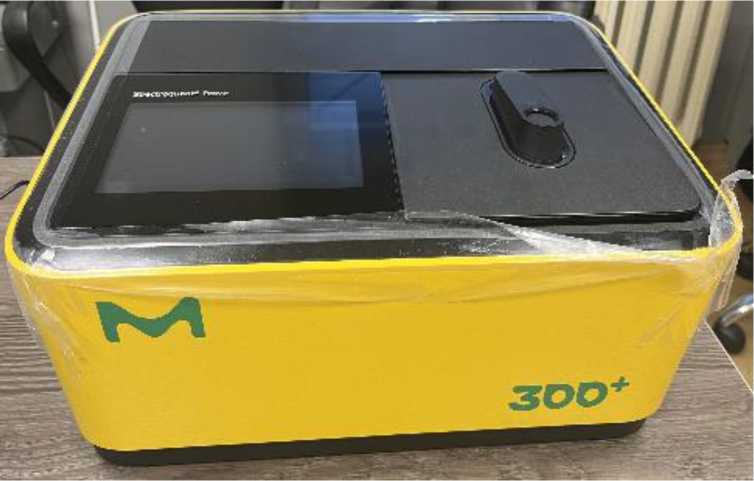

Рисунок 1 - Общий вид спектрофотометров Prove 300 plus
Место нанесения серийного номера

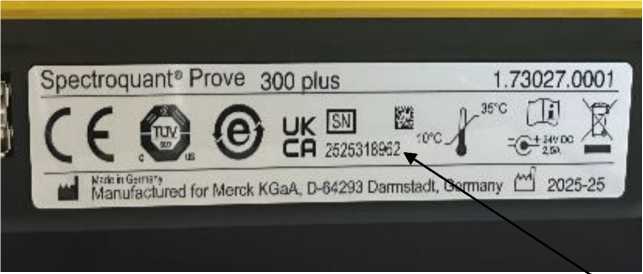

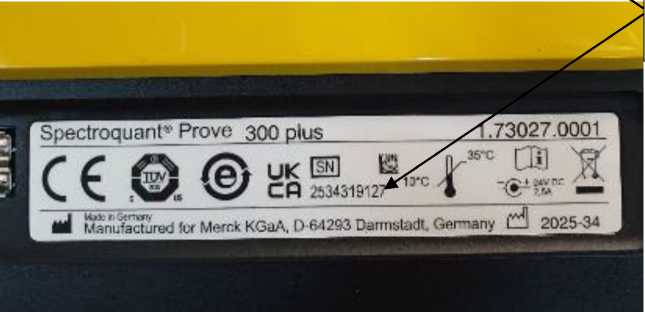

Рисунок 2 - Место нанесения серийного номера на спектрофотометры Prove 300 plus
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрофотометры оснащены встроенным программным обеспечением (далее - ПО) и управляются с помощью дисплея с сенсорным экраном.
ПО позволяет проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 2.0.2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 190 до 1100 |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±1,0 |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Источник света | Ксеноновая импульсная лампа |
| Детектор | Кремниевый фотодиод |
| Диапазон показаний оптической плотности, Б | от 0 до 3,0 |
| Спектральная ширина щели, нм | 4 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры, мм: - длина - ширина - высота | 418 278 169 |
| Масса, кг | 6,8 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 от 20 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | Prove 300 plus | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Сетевые штекеры | - | 3 шт. |
| Чехол от пыли | - | 1 шт. |
| Нулевая кювета | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в главе 9 «Эксплуатация» документа «Спектрофотометры Prove 300 plus. Руководство по эксплуатации».
Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 27.11.2018 № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Техническая документация фирмы-изготовителя «Merck KGaA», Германия.
