| Номер в госреестре | 98504-26 |
| Наименование СИ | Машина испытательная |
| Обозначение типа СИ | Losenhausen |
| Изготовитель | Losenhausenwerk Düsseldorfer Maschinenbau AG |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная Losenhausen (далее - машина) предназначена для измерений силы при испытаниях материалов и изделий на растяжение или сжатие.
Принцип действия машины заключается в деформировании образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем гидравлического силовозбудителя с рычажномаятниковым силоизмерительным механизмом с круговой шкалой.
Конструктивно машина состоит из станины, пульта управления, резервуара для заливки масла, гидравлического привода и силоизмерительного привода механизма.
На станине машины смонтирован неподвижный захват. Подвижный захват установлен на каретке, перемещающейся по направляющим станины. Захват состоит из корпуса и клиньев. Привод машины гидравлический, управление приводом осуществляется с пульта управления.
На пульте управления смонтирован гидравлический рычажно-маятниковый силоизмерительный механизм с круговой шкалой. На передней панели пульта управления имеются два рычага: один рычаг для изменения направления перемещения подвижного захвата и второй рычаг для регулирования подаваемого насосом масла и установления рабочей скорости нагружения. Изменения предела измерения проводится путём смены балансировочных гирь на маятнике силоизмерителя.
Между пультом управления и машиной расположен резервуар для заливки масла. Из резервуара масло четырёх плунжерным насосом подается в рабочий цилиндр машины. Под давлением масла рабочий поршень цилиндра перемещается, перемещая каретку с захватом. Гидравлическое давление, действующее в рабочем цилиндре машины по измерительному трубопроводу, подаётся в измерительный цилиндр и перемещает его поршень. Перемещение поршня вызывает подъём маятника и перемещение стрелки силоизмерительного механизма по круговой шкале.
К средствам измерений данного типа относится машина испытательная Losenhausen, зав. № 4391.
Заводской номер машины в цифровом формате указан типографским методом на циферблате круговой шкалы силоизмерительного механизма.
Пломбирование машины не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

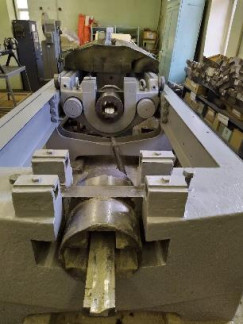

Общий вид машины c обозначением места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид машины с обозначением места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для поддиапазона | |
| 3 | 2 | |
| Диапазон измерений силы, кН | от 60 до 300 | от 150 до 750 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1,0 | |
| Цена деления шкалы, кН | 1 1 | 2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Максимальное расстояние между захватами, мм, не менее | 1400 |
| Максимальный рабочий ход активного захвата, мм, не менее | 1300 |
| Диапазон задания скорости перемещения активного захвата (без нагрузки), мм/мин | от 20 до 100 |
| Параметры электрического питания: - номинальное напряжение питания, В - номинальная частота, Гц | 380 50 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +30 80 |
| Габаритные размеры машины, мм, не более: - длина - ширина - высота | 10500 1550 1000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Машина испытательная | Losenhausen | 1 шт. |
| Паспорт | ПС-20-40-009-95 | 1 экз. |
| Инструкция по эксплуатации | ИЭ (ПИ) 20-026-049-2025 | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 7 «Порядок проведения испытания» паспорта ПС-20-40-009-95 «ИСПЫТАТЕЛЬНАЯ МАШИНА ЛОЗЕНГАУЗЕН, 1500 кН Германия, заводской № 4391 1938 г.».
Приказ Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».
