| Номер в госреестре | 98500-26 |
| Наименование СИ | Пикнометры напорные |
| Изготовитель | Компания «HDF Pyknometers Limited» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пикнометры напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.
К пикнометрам данного типа относятся пикнометры напорные с заводскими номерами 818026-020097, 818027-020098, 818028-020099, 818029-020100.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений плотности, реализуемого установками пикнометрическими.
Конструктивно пикнометр выполнен в виде цельнометаллического сосуда с двумя запорными кранами конусного типа и клапаном аварийным сброса давления мембранного типа. Оси кранов пикнометра совпадают с осью корпуса пикнометра. Краны пикнометров имеют патрубки для соединения между собой и подключения к быстросъёмным соединениям рукавов высокого давления. Материал корпуса пикнометра - нержавеющая сталь. Исследуемая жидкость - жидкость углеводородного состава, не агрессивная к материалу пикнометра и уплотнений запорных кранов.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на тело пикнометра (рисунок 1) методом лазерной или электрохимической гравировки.
Общий вид пикнометров показан на рисунке 1.
Пломбирование пикнометров не предусмотрено.

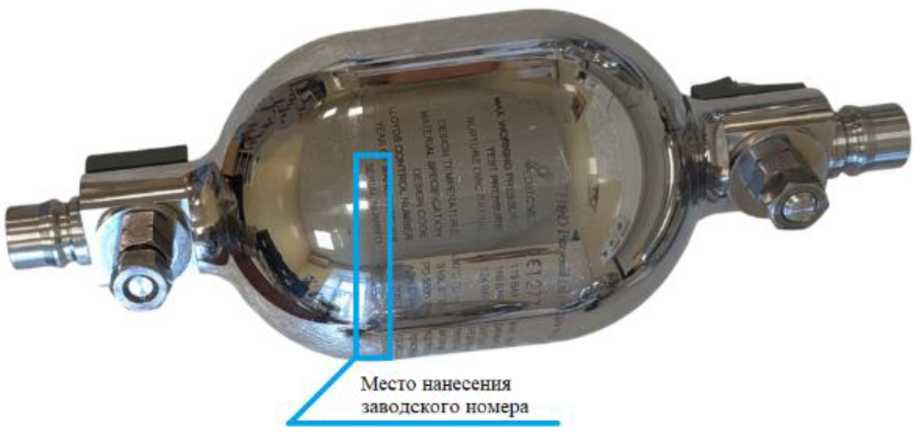

Рисунок 1 - Общий вид пикнометра с указанием места нанесения заводского номера
Таблица_1_-_Метрологические_характеристики_пикнометров
| Наименование характеристики | Значение |
| Номинальный внутренний объем пикнометра, см3, не менее * | 1120 |
| Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра при атмосферном давлении и температуре 25 °С, см3 | ±0,025 |
| Коэффициент изменения внутреннего объема пикнометра при отличии температуры жидкости от 25 °С, см3^оС-1, не более | 0,1 |
| Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3^МПа-1, не более | 0,1 |
| * действительные значения объема для каждого экземпляра приведены протоколах поверки (сертификатах калибровки). | |
Таблица_ 2 _-_Технические_характеристики_пикнометров
| Наименование характеристики | Значение |
| Габаритные размеры пикнометра, мм, не более: - диаметр - длина | 122 325 |
| Масса пустого пикнометра, г, не более * | 4700 |
| Условия эксплуатации: - допускаемое рабочее давление жидкости при отборе пробы, МПа, не более - температура жидкости при отборе пробы, °С - температура окружающего воздуха при отборе пробы жидкости, °С | 6,3 от +1 до +50 от -40 до +50 |
| * действительные значения массы для каждого экземпляра приведены протоколах поверки (сертификатах калибровки). | |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы пикнометра, лет | 10 |
| Наработка до отказа, ч, не менее | 30000 |
наносится на титульный лист паспорта, совмещенного с Руководством по эксплуатации типографским способом.
Таблица 4 - Комплектность пикнометров
| Наименование | Обозначение | Количество |
| Пикнометр напорный | - | 4 шт. (заводские номера 818029020100, 818028-020099, 818027020098, 818026-020097) |
| Комплект запасных частей | - | 4 шт. |
| Паспорт, совмещенный с Руководством по эксплуатации | - | 1 экз. |
приведены в разделе 6 «Проведение измерений» в паспорте, совмещенном с Руководством по эксплуатации «Пикнометры напорные».
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603.
