| Номер в госреестре | 98497-26 |
| Наименование СИ | Приборы измерительные трехфункциональные |
| Обозначение типа СИ | ПИТ-01 |
| Изготовитель | Общество с ограниченной ответственностью «Инженерно-Производственная Компания РУС» |
| Год регистрации | 2026 |
| Срок свидетельства | 13.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы измерительные трехфункциональные ПИТ-01 (далее - приборы) предназначены для измерений уровня жидкости (нефть (нефтепродукт), уровня границы раздела жидкостей (нефть (нефтепродукт)/вода) и температуры жидкости.
Приборы состоят из корпуса с ручкой для переноски и вращающейся катушки, на которую наматывается измерительная лента c зондом. К нижней части корпуса крепится лентоочиститель для очистки ленты от нефти (нефтепродукта). На корпусе расположен стопорный винт, препятствующий самопроизвольному разматыванию ленты. Приборы оснащены заземляющим зажимом. Токопроводящая поверхность ленты исключает накопление электростатического заряда. По середине катушки смонтирован блок электроники с элементом питания. На лицевой панели блока электроники расположена маркировочная табличка, жидкокристаллический индикатор и кнопки управления. Внутри ленты размещены изолированные проводники для подвода питания и передачи сигналов между блоком электроники и датчиками, расположенными внутри зонда, закрепленного на конце ленты.
Принцип действия приборов при измерении уровня жидкости (нефти (нефтепродуктов)), уровня границы раздела нефть (нефтепродукт)/вода основан на измерении расстояния с помощью измерительной ленты, на конце которой расположен зонд с датчиками контакта со средой и температуры.
При достижении зондом поверхности жидкости (нефть (нефтепродукт)) блок электроники выдает непрерывный звуковой сигнал, при прохождении зондом границы раздела жидкостей (нефть (нефтепродукт)/вода) - прерывистый звуковой сигнал. Переход из газовой фазы в жидкую (нефть (нефтепродукт)) детектируется с помощью пары пьезоэлектрических датчиков, а граница раздела жидкостей (нефть (нефтепродукт)/вода) определяется по датчику электрической проводимости, расположенными внутри зонда.
Температура среды измеряется с помощью первичного преобразователя температуры, расположенного внутри зонда, и вторичного преобразователя, расположенного в блоке электроники. Измеренное значение температуры отображается на жидкокристаллическом индикаторе прибора.
Приборы изготавливаются в двух модификациях, отличающихся верхним пределом диапазона измерений.
Структура условного обозначения модификаций приборов:
ПИТ-01- ХХ
Верхний предел диапазона измерений: 15 - 15 м; 30 - 30 м.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную табличку, расположенную на блоке электроники.
Пломбирование приборов не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера

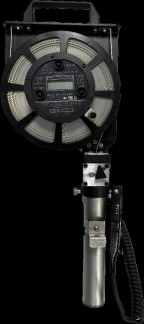

Рисунок 1 - Общий вид приборов
Приборы имеют встроенное программное обеспечение (далее - ПО). ПО выполняет функции обработки информации от датчиков, отображения на индикаторе измеренных значений температуры, формирования звуковых сигналов. ПО загружается в приборы на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Конструкция приборов обеспечивает полное ограничение доступа к ПО, исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости и уровня границы раздела жидкостей, м: - ПИТ-01-15 - ПИТ-01-30 | от 0,25 до 15 от 0,25 до 30 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости, уровня границы раздела жидкостей, мм | ±3 |
| Диапазон измерений температуры жидкости, °С | от 0 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +60 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Габаритные размеры, мм, не более: | |
| - длина | 150 |
| - ширина | 230 |
| - высота | 600 |
| Масса, кг, не более | 5,5 |
| Маркировка взрывозащиты | 0Ех ia IIC T4 Ga X |
| Степень защиты от внешних влияющих воздействий по | |
| ГОСТ 14254-2015: | |
| - зонд | IP68 |
| - блок электроники | IP65 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч | 7500 |
наносится на маркировочную табличку и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Прибор измерительный трехфункциональный | ПИТ-01 | 1 |
| Руководство по эксплуатации | 9026 10 290 0-013 РЭ | 1 |
| Паспорт | 9026 10 290 0-013 ПС | 1 |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации 9026 10 290 0-013 РЭ.
Приказ Росстандарта от 30.12.2019 № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ТУ 9026 10 290 0-013-2022 «Прибор измерительный трехфункциональный ПИТ-01. Технические условия»
