| Номер в госреестре | 98490-26 |
| Наименование СИ | Фурье-спектрометры инфракрасные |
| Обозначение типа СИ | SPECTRION FT2 |
| Изготовитель | «Shenzhen ION Engineering Technologies LTD.» |
| Год регистрации | 2026 |
| Срок свидетельства | 13.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фурье-спектрометры инфракрасные SPECTRION FT2 (далее - спектрометры) предназначены для измерений положения пиков пропускания и поглощения на шкале волновых чисел, а также для измерений содержания органических и неорганических веществ в твердых, жидких и газообразных образцах.
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Конструктивно спектрометры выполнены в виде настольных приборов, состоящих из источника ИК-излучения, интерферометра, отделения для анализируемых проб, детектора и управляющей электроники. Спектрометры функционируют под управлением программного обеспечения (далее - ПО) при помощи персонального компьютера, который предоставляется по требованию заказчика.
Корпус спектрометров изготавливают из пластика и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на информационной табличке на задней панели спектрометров. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.

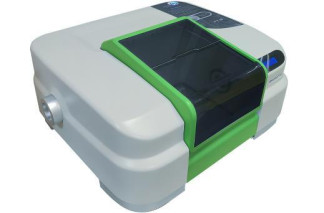

Рисунок 1 - Общий вид Фурье-спектрометров инфракрасных SPECTRION FT2
ВД Shenzhen ЮМ Engineering
1 ethnologies LTD
SPECTRION FT2
S/N: ZKRMFKK01
Date: 2025
Electric Power: 220V ± 22V. 40A, SOHz
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на Фурье-спектрометры инфракрасные SPECTRION FT2
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрометры оснащены ПО, позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IR Software |
| Номер версии ПО (идентификационный номер ПО) | 6.X.Y.Z1) |
| Цифровой идентификатор ПО | - |
| 1) «Х», «Y», «Z» не относятся к метрологически значимой части ПО и могут принимать буквенные и числовые (целочисленные) значения от 0 до 99. | |
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений волновых чисел, см-1 | от 4000 до 350 |
| Пределы допускаемой абсолютной погрешности измерений _____ ____ -1 волновых чисел, см | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральное разрешение, см-1, не более | 0,51) |
| Диапазон показаний волновых чисел, см-1 | от 7800 до 350 |
| Отношение сигнал/шум2), не менее | 40000 : 1 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50±1 |
| Потребляемая мощность, В^А, не более | 1000 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 440 520 270 |
| Масса, кг, не более | 25 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +15 до +25 80 |
| 1) Для линий поглощения воды в диапазоне от 1600 до 1500 см-1. 2) Оценка от пика до пика при разрешении 4 см-1. | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Фурье-спектрометр инфракрасный | SPECTRION FT2 | 1 шт. |
| Персональный компьютер | ПК | 1 шт.1) |
| Программное обеспечение | ПО | 1 шт. |
| Фурье-спектрометры инфракрасные SPECTRION FT2. Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | _ | 1 экз. |
| 1) По дополнительному заказу | ||
приведены в разделе II «Проведение измерений. Руководство по программному обеспечению» документа «Фурье-спектрометры инфракрасные SPECTRION FT2. Руководство по эксплуатации».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы-изготовителя «Shenzhen ION Engineering
Technologies LTD.», Китай
