| Номер в госреестре | 98486-26 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | Agilent 1260 Infinity III |
| Изготовитель | Agilent Technologies Deutschland GmbH |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерений содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии, с последующим детектированием компонентов анализируемой пробы при помощи детектора.
Хроматографы представляют собой стационарные модульные приборы, которые укомплектованы следующими блоками:
1) детекторы:
- спектрофотометрический детектор с диодной матрицей G7115A (далее - DAD). Принцип работы DAD основан на регистрации сигнала, проходящего от дейтериевой дуговой лампы через проточную кювету через щель на дифракционную решетку, и далее на матрицу фотодиодов;
- флуориметрический детектор G7121A (далее - FLD). Принцип работы FLD основан на измерении флуоресцентного излучения поглощенного света. В FLD свет от источника излучения УФ-света проходит через фильтр и фокусируется в проточной ячейке с прямоугольной или линейной конструкцией ввода возбуждающего света и вывода света эмиссии. Излучение проходит через фильтр и измеряется с помощью фотоприёмника;
2) многоколоночный термостат G7116A (далее - термостат) - предназначен для стабилизации условий разделения компонентов в жидкой смеси на хроматографических колонках. Может вмещать до 8 колонок;
3) универсальный градиентный насос G7111B (далее - насос) на четыре компонента подвижной фазы с встроенным дегазатором - предназначен для создания стабильного потока элюента, а также для возможности подачи элюента в градиентном режиме. Максимально допустимое рабочее давление 600 бар.
4) автосемплер G7129A (далее - автосемплер) - предназначен для автоматизированного ввода проб.
К настоящему типу средств измерений относятся хроматографы с серийным номером DEGEB02400, оснащённым DAD детектором, и серийным номером DEGAD00581, оснащённым FLD детектором.
Серийный номер, однозначно идентифицирующий каждый экземпляр хроматографа, нанесён на детектор хроматографа.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен методом типографской печати на идентификационную табличку, приклеенную на лицевую сторону в правом нижнем углу детектора.
Общий вид хроматографов представлен на рисунке 1.
Общий вид детекторов, а также место нанесения серийного номера представлено на рисунке 2.
Общий вид автосемплера, насоса и термостата представлен на рисунках 3 - 5.
Пример идентификационной таблички с указанием места нанесения серийного номера представлен на рисунке 6.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).

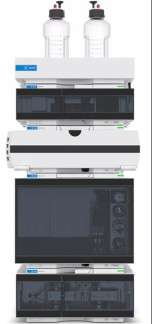

Рисунок 1 - Общий вид хроматографов жидкостных Agilent 1260 Infinity III
Рисунок 2 - Общий вид детекторов: а) DAD; б) FLD с указанием места нанесения серийного номера
Рисунок 3 - Общий вид автосемплера
Рисунок 4 - Общий вид насоса
Рисунок 5 - Общий вид термостата
Место нанесения серийного номера
Рисунок 6 - Идентификационная табличка с указанием места нанесения серийного номера
Хроматографы оснащены автономным программным обеспечением (далее - ПО) OpenLab CDS, выполняющим следующие функции:
- управление прибором;
- настройка режимов работы прибора;
- получение хроматограмм;
- обработка и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок хроматографа и отдельных его блоков.
ПО защищено от преднамеренных изменений с помощью функции авторизации пользователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «Средний».
Идентификационные данные ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | OpenLab CDS |
| Номер версии (идентификационный номер) ПО, не ниже | 2.8 |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Предел детектирования, г/см3, не более: - DAD по антрацену - FLD по антрацену | 3,0-10-9 2Д10-12 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) результатов измерений для детекторов DAD, FLD (по площади пика, по времени удерживания), % | 10 |
| Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 ч непрерывной работы, % - DAD - FLD | ±3,0 ±4,0 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала, не более: - DAD (1=254 нм), Б - FLD | 0,7 •Ю-5 Не нормируется |
| Дрейф нулевого сигнала, не более: - DAD (1=254 нм), Б/ч - FLD | 0,9 •Ю-3 Не нормируется |
| Диапазон рабочих длин волн, нм: - DAD - FLD монохроматор возбуждения эмиссионный монохроматор | от 190 до 950 от 200 до 1200 от 200 до 1200 |
| Параметры электрического питания: - потребляемая мощность, В^А, не более - частота переменного тока, Гц - напряжение переменного тока, В | 100 от 50 до 60 от 100 до 240 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - детекторы DAD, FLD - универсальный градиентный насос - автосемплер - многоколоночный термостат | 436х396х140 436х396х180 468x396x320 436x435x160 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Масса, кг, не более: - детектор DAD - детектор FLD - универсальный градиентный насос - автосемплер - многоколоночный термостат | 12 11,9 14,5 19 12,5 |
| Рабочая температура многоколоночного термостата, °С | от +5 до +85 |
| Рабочая температура автосемплера, °С | от +4 до +40 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +30 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 40000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Хроматограф жидкостный | Agilent 1260 Infinity III | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в п. 5 «Эксплуатация хроматографа» документа «Хроматографы жидкостные Agilent 1260 Infinity III. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы-изготовителя «Agilent Technologies Deutschland GmbH», Германия
