| Номер в госреестре | 98485-26 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1183 |
| Изготовитель | CHANGZHOU TONGHUI ELECTRONICS CO., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 13.05.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1183 (далее - источники) предназначены для воспроизведения и измерения напряжения постоянного тока и силы постоянного тока.
Источники представляют собой электронные устройства средней мощности, формирующие на выходе из напряжения сети электропитания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на встроенном цифровом дисплее. По принципу действия источники относятся к линейным источникам питания. Конструктивно выполнены в виде моноблока в металлическом корпусе настольного исполнения.
На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, отверстия для вентиляции. На задней панели расположены выходные клеммы, разъем (либо клеммы) для подключения напряжения питания, цифровые и аналоговый интерфейсы дистанционного управления (в зависимости от модификации), клеммы для подключения удаленной нагрузки, управляемый вентилятор принудительной системы охлаждения.
К данному типу средства измерений относятся источники следующих модификаций: АКИП-1183-30-33, АКИП-1183-30-66, АКИП-1183-30-100, АКИП-1183-80-12,5,
АКИП-1183-80-25, АКИП-1183-80-37,5, АКИП-1183-250-4,2, АКИП-1183-250-8,4,
АКИП-1183-250-12,6, АКИП-1183-800-1,32, АКИП-1183-800-2,64, АКИП-1183-800-3,96.
Модификации отличаются между собой значениями номиналов выходных напряжения/тока, уровнем пульсаций, значением нестабильности напряжения/силы тока и функциональности.
Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, локального управления и дистанционного управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники оснащены встроенной памятью для записи значений выходных параметров. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Общий вид источников представлен на рисунке 1. Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю или нижнюю панель источника в местах, представленных на рисунках 2 - 4.

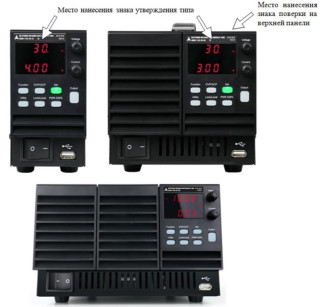

Рисунок 1 - Общий вид источников АКИП-1183 (передняя панель)
Рисунок 2 - Общий вид источников АКИП-1183-30-33; АКИП-1183-80-12,5; АКИП-1183-250-4,2; АКИП-1183-800-1,32 (задняя панель)
Рисунок 3 - Общий вид источников АКИП-1183-30-66; АКИП-1183-80-25; АКИП-1183-250-8,4; АКИП-1183-800-2,64 (задняя панель)
Пломба в виде наклейки между верхней и задней панелями
Рисунок 4 - Общий вид источников АКИП-1183-30-100; АКИП-1183-80-37,5; АКИП-1183-250-12,6; АКИП-1183-800-3,96 (задняя панель)
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее ПО является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты внутреннего ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений/измерений выходного напряжения, В | |
| АКИП-1183-30-33, АКИП-1183-30-66, АКИП-1183-30-100 | от 0 до 30,0 |
| АКИП-1183-80-12,5, АКИП-1183-80-25, АКИП-1183-80-37,5 | от 0 до 80,0 |
| АКИП-1183-250-4,2, АКИП-1183-250-8,4, АКИП-1183-250-12,6 | от 0 до 250,0 |
| АКИП-1183-800-1,32, АКИП-1183-800-2,64, АКИП-1183-800-3,96 | от 0 до 800,0 |
| Диапазон воспроизведений/измерений силы тока, А: АКИП-1183-30-33 | от 0 до 33,0 |
| АКИП-1183-30-66 | от 0 до 66,0 |
| АКИП-1183-30-100 | от 0 до 100,0 |
| АКИП-1183-80-12,5 | от 0 до 12,5 |
| АКИП-1183-80-25 | от 0 до 25,0 |
| АКИП-1183-80-37,5 | от 0 до 37,5 |
| АКИП-1183-250-4,2 | от 0 до 4,2 |
| АКИП-1183-250-8,4 | от 0 до 8,4 |
| АКИП-1183-250-12,6 | от 0 до 12,6 |
| АКИП-1183-800-1,32 | от 0 до 1,32 |
| АКИП-1183-800-2,64 | от 0 до 2,64 |
| АКИП-1183-800-3,96 | от 0 до 3,96 |
| Максимальная выходная мощность, Вт: АКИП-1183-30-33, АКИП-1183-80-12,5, АКИП-1183-250-4,2, АКИП-1183-800-1,32 | 360,0 |
| АКИП-1183-30-66, АКИП-1183-80-25, АКИП-1183-250-8,4, АКИП-1183-800-2,64 | 720,0 |
| АКИП-1183-30-100, АКИП-1183-80-37,5, АКИП-1183-250-12,6, АКИП-1183-800-3,96 | 1080,0 |
| Разрешение при воспроизведении /измерении напряжения, мВ АКИП-1183-30-33, АКИП-1183-30-66, АКИП-1183-30-100, АКИП-1183-80-12,5, АКИП-1183-80-25, АКИП-1183-80-37,5 | 10 |
| АКИП-1183-250-4,2, АКИП-1183-250-8,4, АКИП-1183-250-12,6, АКИП-1183-800-1,32, АКИП-1183-800-2,64, АКИП-1183-800-3,96 | 100 |
| Наименование характеристики | Значение |
| Разрешение при воспроизведении/измерении силы тока, мА АКИП-1183-30-33, АКИП-1183-30-66, АКИП-1183-80-12,5, АКИП-1183-80-25, АКИП-1183-80-37,5, АКИП-1183-250-12,6 | 10 |
| АКИП-1183-30-100 | 100 |
| АКИП-1183-250-4,2, АКИП-1183-250-8,4, АКИП-1183-800-1,32, АКИП-1183-800-2,64, АКИП-1183-800-3,96 | 1 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения, В АКИП-1183-30-33, АКИП-1183-30-66, АКИП-1183-30-100, АКИП-1183-80-12,5, АКИП-1183-80-25, АКИП-1183-80-37,5 | ±(O,OO1-UyCT+0,01) |
| АКИП-1183-250-4,2, АКИП-1183-250-8,4, АКИП-1183-250-12,6 | ±(0,001-иуст+0,2) |
| АКИП-1183-800-1,32, АКИП-1183-800-2,64, АКИП-1183-800-3,96 | ±(О,ОО1-иуст+0,4) |
| Пределы допускаемой абсолютной погрешности измерений напряжения, В АКИП-1183-30-33, АКИП-1183-30-66, АКИП-1183-30-100, АКИП-1183-80-12,5, АКИП-1183-80-25, АКИП-1183-80-37,5 | ±(О,001-иИзм+0,02) |
| АКИП-1183-250-4,2, АКИП-1183-250-8,4, АКИП-1183-250-12,6 | ±(О,001-иИзм+0,2) |
| АКИП-1183-800-1,32, АКИП-1183-800-2,64, АКИП-1183-800-3,96 | ±(О,001-иИзм+0,4) |
| Пределы допускаемой абсолютной погрешности воспроизведений силы тока, А АКИП-1183-30-33 АКИП-1183-30-66 АКИП-1183-30-100 АКИП-1183-80-12,5 АКИП-1183-80-25 АКИП-1183-80-37,5 АКИП-1183-250-4,2 АКИП-1183-250-8,4 АКИП-1183-250-12,6 АКИП-1183-800-1,32 АКИП-1183-800-2,64 АКИП-1183-800-3,96 | ±(О,ОО1-!усг+0,03) ±(О,ОО1-!уСТ+0,06) ±(О,ОО1-1усг+0,1) ±(О,ОО1-!усг+0,02) ±(О,ОО1-!усг+0,04) ±(О,ОО1-!усг+0,05) ±(О,ОО1-1усг+0,005) ±(О,ОО1-!усг+0,01) ±(О,ОО1-!усг+0,02) ±(О,ОО1-1усг+0,002) ±(О,001-1усг+0,004) ±(О,001-1усг+0,006) |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений силы тока, А АКИП-1183-30-33 | ±(0,001- 1изм+0,04) |
| АКИП-1183-30-66 | ±(0,001-1ивм+0,07) |
| АКИП-1183-30-100 | ±(0,001-1изм+0,1) |
| АКИП-1183-80-12,5 | ±(0,001- 1изм+0,02) |
| АКИП-1183-80-25 | ±(0,001- 1изм+0,04) |
| АКИП-1183-80-37,5 | ±(0,001-]ивм+0,05) |
| АКИП-1183-250-4,2 | ±(0,001-!ИЗм+0,005) |
| АКИП-1183-250-8,4 | ±(0,001- 1изм+0,01) |
| АКИП-1183-250-12,6 | ±(0,001- 1изм+0,02) |
| АКИП-1183-800-1,32 | ±(0,001-!ИЗм+0,002) |
| АКИП-1183-800-2,64 | ±(0,001<1изм+0,004) |
| АКИП-1183-800-3,96 | ±(0,001-!ИЗм+0,006) |
| Нестабильность выходного напряжения при изменении напряжения питания, мВ АКИП-1183-30-33, АКИП-1183-30-66, АКИП-1183-30-100 | ±18,0 |
| АКИП-1183-80-12,5, АКИП-1183-80-25, АКИП-1183-80-37,5 | ±43,0 |
| АКИП-1183-250-4,2, АКИП-1183-250-8,4, АКИП-1183-250-12,6 | ±128,0 |
| АКИП-1183-800-1,32, АКИП-1183-800-2,64, АКИП-1183-800-3,96 | ±403,0 |
| Нестабильность выходного напряжения при изменении силы тока нагрузки, мВ АКИП-1183-30-33, АКИП-1183-30-66, АКИП-1183-30-100 | ±20,0 |
| АКИП-1183-80-12,5, АКИП-1183-80-25, АКИП-1183-80-37,5 | ±45,0 |
| АКИП-1183-250-4,2, АКИП-1183-250-8,4, АКИП-1183-250-12,6 | ±130,0 |
| АКИП-1183-800-1,32, АКИП-1183-800-2,64, АКИП-1183-800-3,96 | ±405,0 |
| Нестабильность силы тока при изменении напряжения питания, мА АКИП-1183-30-33 | ±41,0 |
| АКИП-1183-30-66 | ±77,0 |
| АКИП-1183-30-100 | ±113,0 |
| АКИП-1183-80-12,5 | ±18,5 |
| АКИП-1183-80-25 | ±32,0 |
| АКИП-1183-80-37,5 | ±45,5 |
| АКИП-1183-250-4,2 | ±9,5 |
| АКИП-1183-250-8,4 | ±14,0 |
| АКИП-1183-250-12,6 | ±18,5 |
| АКИП-1183-800-1,32 | ±9,5 |
| АКИП-1183-800-2,64 | ±14,0 |
| АКИП-1183-800-3,96 | ±18,5 |
| Наименование характеристики | Значение |
| Нестабильность силы тока при изменении напряжения на нагрузке, | |
| мА | |
| АКИП-1183-30-33 | ±41,0 |
| АКИП-1183-30-66 | ±77,0 |
| АКИП-1183-30-100 | ±113,0 |
| АКИП-1183-80-12,5 | ±18,5 |
| АКИП-1183-80-25 | ±32,0 |
| АКИП-1183-80-37,5 | ±45,5 |
| АКИП-1183-250-4,2 | ±9,5 |
| АКИП-1183-250-8,4 | ±14,0 |
| АКИП-1183-250-12,6 | ±18,5 |
| АКИП-1183-800-1,32 | ±9,5 |
| АКИП-1183-800-2,64 | ±14,0 |
| АКИП-1183-800-3,96 | ±18,5 |
| Примечание: | |
| - иуст - установленное на источнике значение напряжения постоянного тока, В | |
| - иизм - измеренное источником значение напряжения постоянного тока, В | |
| - 1уст - установленное на источнике значение силы постоянного тока, А | |
| - 1изм - измеренное источником значение силы постоянного тока, А | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц | от 100 до 253 50/60 | |
| Масса, кг, не более АКИП-1183-30-33, АКИП-1183-80-12,5, АКИП-1183-800-1,32 | АКИП-1183-250-4,2, | 3,4 |
| АКИП-1183-30-66, АКИП-1183-80-25, АКИП-1183-800-2,64 | АКИП-1183-250-8,4, | 5,7 |
| АКИП-1183-30-100, АКИП-1183-80-37,5, АКИП-1183-800-3,96 | АКИП-1183-250-12,6, | 8,0 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-1183-30-33, АКИП-1183-80-12,5, АКИП-1183-250-4,2, АКИП-1183-800-1,32 | 71,5x132x420 | |
| АКИП-1183-30-66, АКИП-1183-80-25, АКИП-1183-800-2,64 | АКИП-1183-250-8,4, | 143x132x420 |
| АКИП-1183-30-100, АКИП-1183-80-37,5, АКИП-1183-800-3,96 | АКИП-1183-250-12,6, | 215x132x420 |
| Условия эксплуатации: температура окружающей среды, °C относительная влажность, % | от 0 до +40 от 20 до 80 | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источника в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник питания постоянного тока | АКИП-1183 | 1 шт. |
| Сетевой шнур питания | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 шт. |
приведены в разделе «Работа с прибором» руководства по эксплуатации.
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Источники питания постоянного тока АКИП-1183. Стандарт предприятия
