| Номер в госреестре | 98478-26 |
| Наименование СИ | Датчики дифференциального давления |
| Обозначение типа СИ | Magnesense MSX |
| Изготовитель | Dwyer Instruments Inc. |
| Год регистрации | 2026 |
| Срок свидетельства | 12.05.2031 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики дифференциального давления Magnesense MSX (далее по тексту - датчики) предназначены для измерений дифференциального давления (разности давлений).
Конструктивно датчики состоят из корпуса, внутри которого расположена электронная плата со съемным ЖК-дисплеем, съемным клеммным блоком, c двумя кнопками управления (ZERO и SPAN) и DIP-переключателем.
Подача давления производится через каналы, обозначенные как (+) и (-) для подключения источников высокого и низкого давления, соответственно.
Принцип действия датчиков дифференциального давления Magnesense MSX основан на использовании принципа упругой деформации пластины первичного тензорезистивного преобразователя, установленного на мембране. Под влиянием измеряемого давления мембрана воздействует на пластину первичного тензорезистивного преобразователя, что приводит к изменению электрического сопротивления. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход аналогово-цифрового преобразователя (АЦП), который преобразует выходное напряжение первичного тензорезистивного преобразователя в цифровой код. Микроконтроллер обрабатывает цифровой код с АЦП и преобразует его через цифро-аналоговый преобразователь (ЦАП) в ток или напряжение, пропорциональный цифровому коду, или преобразует его в цифровой сигнал связи «Modbus» или «BACnet» опционально.
Датчики выпускаются в двух модификациях: MSX (стандартная модель), MSXP (Pro-модель), отличающиеся габаритными размерами, внешним видом и точностью измерений.
Структура условного обозначения датчиков дифференциального давления Magnesense MSX: Х1Х2Х3Х4Х5Х6.
Расшифровка структуры условного обозначения приведена в таблице 1.
Пломбировка датчиков не предусмотрена.
Нанесение знака поверки на датчик не предусмотрено.
Серийные номера в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносятся методом гравировки на корпус датчика.

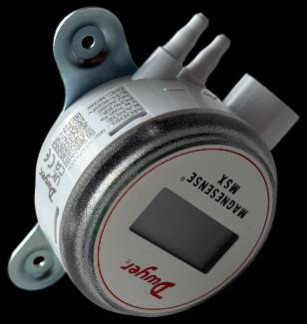

Общий вид датчиков с указанием места нанесения маркировочной таблички, представлена на рисунке 1.
Общий вид маркировочной таблички с указанием места нанесения серийного номера представлен на рисунке 2.
Таблица 1 - Расшифровка условного обозначения датчиков
| Код | Характеристика | Обозначение | Расшифровка |
| Х1 | Модификация | MSX | Стандартная модель |
| MSXP | Pro-модель | ||
| Х2 | Монтаж | -W | Настенное крепление |
| -U | Универсальное крепление (на стену или воздуховод) | ||
| -N | Крепление на DIN-рейку | ||
| -S | Квадратный корпус для настенного крепления | ||
| -Y | Универсальный квадратный корпус (для настенного или воздуховодного монтажа) | ||
| -Z | Квадратный корпус для крепления на DIN-рейке | ||
| Хз | Направление | 1 | Однонаправленный |
| 2 | Двунаправленный | ||
| Х4 | Диапазон измерений (RANGE) | 0 | от 0 до 125 Па |
| 1 | от 0 до 250 Па | ||
| 2 | от 0 до 1250 Па | ||
| 3 | от 0 до 7000 Па | ||
| 4 | от 0 до 4000 Па | ||
| Х5 | Единицы давления | -IN | Дюймы водного столба |
| -PA | Паскаль | ||
| -MM | Миллиметры водного столба | ||
| Х6 | Опции | A481 | Установочный комплект |
| -COM | Коммуникации BACnet/Modbus | ||
| -FC | Сертификат заводской калибровки | ||
| -FP | Датчик с фильтром и зазубриной | ||
| -GLD | Герметичный кабельный ввод | ||
| -LCD | Жидкокристаллический дисплей | ||
| -NIST | Сертификат калибровки NIST с возможностью отслеживания | ||
| -STX | Два (2) пластиковых наконечника для измерения статического давления | ||
| -TT | Клеммная колодка без инструментов |
Место нанесения маркировочной таблички
Модификация MSX Модификация MSXP
Рисунок 1 - Общий вид датчиков с указанием места нанесения маркировочной таблички
Место нанесения серийного номера на корпусе датчика
Модификация MSXP Модификация MSX
Рисунок 2 - Место нанесения серийных номеров
Датчики имеют внутреннее (далее - встроенное) и внешнее программное обеспечение (далее - ПО).
Встроенное (микропрограммное) ПО, является метрологически значимым, установлено в аппаратной части датчиков на заводе-изготовителе в защищённую от перезаписи область энергонезависимой памяти микроконтроллера с использованием специализированных программно-аппаратных средств и выполняет аппаратное аналого-цифровое и цифро-аналоговое преобразование электрического сигнала от чувствительного элемента, его обработку по специализированным алгоритмам с преобразованием в цифровые значения измеряемых величин, формирование выходного аналогового и цифрового сигналов, а также обеспечивает настройку параметров и диагностику аппаратной части устройства.
Идентификационные данные ПО датчиков приведены в таблице 2.
Таблица 2 - Идентификационные данные (признаки) датчиков
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0 |
Конструкция датчиков исключает возможность несанкционированного воздействия на встроенное ПО и измерительную информацию.
Метрологические характеристики нормированы с учетом влияния встроенного ПО.
Защита встроенного ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений разности давлений для модификаций MSXP1), 2), Па | |
| - для кода «RANGE 4» | от 0 до 4000 |
| - для кода «RANGE 3» | от 0 до 7000 |
| - для кода «RANGE 2» | от 0 до 1250 |
| - для кода «RANGE 1» | от 0 до 250 |
| - для кода «RANGE 0» | от 0 до 125 |
| Диапазоны измерений разности давлений для модификаций MSX1), 2), Па | |
| - для кода «RANGE 4» | от 0 до 4000 |
| - для кода «RANGE 3» | от 0 до 7000 |
| - для кода «RANGE 2» | от 0 до 1250 |
| - для кода «RANGE 1» | от 0 до 250 |
| - для кода «RANGE 0» | от 0 до 125 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности измерений разности давлений, % - для модификации MSX - для модификации MSXP | ±1,0 ±0,5 |
| Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности измерений, вызванной отклонением температуры окружающей среды от нормальных условий (от +15°С до +25°С), на каждые 10 °С, % | ±0,1 |
| 1) Фактическое значение указано в паспорте. 2) Указаны максимальные диапазоны измерений от нижнего предела измерений (далее - НПИ) до верхнего предела измерений (далее - ВПИ) датчиков с обозначением кода условного обозначения Хз «1», датчики с обозначением кода условного обозначения Хз «2» имеют такой же ВПИ как и с кодом исполнения «1», а нижний предел измерений равный минус ВПИ, в том числе на настраиваемых ВПИ в соответствии с таблицами 5, 6. | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Выходные сигналы: - аналоговый сигнал постоянного тока (2-проводная схема подключения), мА - аналоговый сигнал постоянного напряжения (3 -проводная схема подключения), В | от 4 до 20 от 0 до 10 от 0 до 5 |
| Цифровой сигнал связи2) | BACnet/Modbus |
| Напряжение питания постоянного тока1), В | от 10 до 36 |
| Габаритные размеры корпуса модификации MSX (диаметрхширина), мм, не более | 85х50 |
| Габаритные размеры корпуса модификации MSXP (высотахширинахдлина), мм, не более | 105х85х50 |
| Масса, кг, не более | 0,230 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -20 до +70 80 от 84,0 до 106,7 |
| 1) Фактическое значение указано в паспорте 2) Опционально (по заказу) | |
Таблица 5 - Значения настраиваемых верхних пределов измерений для MSX в зависимости от кода диапазона (RANGE)_________________________________________________________
| Значения настраиваемых верхних пределов измерений (ВПИ), Па* | «RANGE 0» | «RANGE 1» | «RANGE 2» | «RANGE 3» | «RANGE 4» |
| 25 | 25 | 250 | 1000 | 250 | |
| 30 | 40 | 300 | 1500 | 300 | |
| 40 | 50 | 400 | 2000 | 400 |
Продолжение таблицы 5
| Значения настраиваемых верхних пределов измерений (ВПИ), Па* | «RANGE 0» | «RANGE 1» | «RANGE 2» | «RANGE 3» | «RANGE 4» |
| 50 | 60 | 500 | 2500 | 500 | |
| 60 | 100 | 600 | 3000 | 1000 | |
| 75 | 150 | 750 | 4000 | 2000 | |
| 100 | 160 | 1000 | 5000 | 3000 | |
| 125 | 250 | 1250 | 7000 | 4000 | |
| *Указанные значения представляют собой значения положительного выходного сигнала на полной шкале для каждого диапазона. Примечания: 1. Нижний предел измерений (НПИ) для всех указанных ВПИ равен 0 для датчиков с обозначением кода условного обозначения Хз «1». 2. НПИ для всех указанных ВПИ равен минус ВПИ для датчиков с обозначением кода условного обозначения Хз «2». 3. Фактический настроенный диапазон измерений указывается в паспорте. | |||||
Таблица 6 - Значения настраиваемых верхних пределов измерений для MSXP в зависимости от кода диапазона (RANGE)__________________________________________________________
| Значения настраиваемых верхних пределов измерений (ВПИ), Па* | «RANGE 0» | «RANGE 1» | «RANGE 2» | «RANGE 3» | «RANGE 4» |
| _ | _ | 250 | 1000 | 250 | |
| _ | _ | 300 | 1500 | 300 | |
| _ | 50 | 400 | 2000 | 400 | |
| 50 | 60 | 500 | 2500 | 500 | |
| 60 | 100 | 600 | 3000 | 1000 | |
| 75 | 150 | 750 | 4000 | 2000 | |
| 100 | 160 | 1000 | 5000 | 3000 | |
| 125 | 250 | 1250 | 7000 | 4000 | |
| *Указанные значения представляют собой значения положительного выходного сигнала на полной шкале для каждого диапазона. Примечания: 1. Нижний предел измерений (НПИ) для всех указанных ВПИ равен 0 для датчиков с обозначением кода условного обозначения Хз «1». 2. НПИ для всех указанных ВПИ равен минус ВПИ для датчиков с обозначением кода условного обозначения Хз «2». 3. Фактический настроенный диапазон измерений указывается в паспорте. | |||||
Таблица 7 - Сведения о показателях надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик дифференциального давления Magnesense | MSX 1) | 1 шт. |
| Руководство по эксплуатации BACnet/ModBus | _ | 1 экз. |
| Руководство по эксплуатации1) | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
| 1) в зависимости от заказа (MSX/MSXP) | ||
представлены в разделе «Измерение давления» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
Стандарт предприятия Dwyer Instruments Inc. «Датчики дифференциального давления Magnesense MSX. Стандарт предприятия».
