| Номер в госреестре | 98474-26 |
| Наименование СИ | Ротаметры металлические |
| Обозначение типа СИ | ТЭК-РЭМ |
| Изготовитель | Общество с ограниченной ответственностью «Инвард» |
| Год регистрации | 2026 |
| Срок свидетельства | 12.05.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры металлические ТЭК-РЭМ (далее - ротаметры) предназначены для измерения объемного расхода однородных жидкостей и газов и преобразования измеренного значения объемного расхода в аналоговый и/или цифровой выходной сигнал, а также сигнализации предельных значений объемного расхода в двух точках контроля.
Ротаметры состоят из первичного преобразователя, поплавка и отсчетного устройства. Конструктивно отсчетное устройство ротаметров изготавливается со стрелочным индикатором или со стрелочным индикатором и блоком электронным, при этом корпуса ротаметров унифицированы.
Работа ротаметров основана на изменении проходного сечения потока и положения чувствительного элемента (поплавка), который находится в состоянии витания под действием гидродинамического напора среды и собственной силы тяжести. Расход измеряемой среды пропорционален перемещению поплавка в первичном преобразователе.
Ротаметры обеспечивают измерение объемного расхода только в одном направлении движения потока (без обратного).
Ротаметры имеют исполнения для монтажа с вертикальным (стандартное исполнение) или горизонтальным размещением на трубопроводе.
Ротаметры изготавливаются с фланцевым, приварным, штуцерным, штуцерноторцевым присоединением.
Ротаметры изготавливаются в общепромышленном и взрывозащищённом исполнениях.
Ротаметры с блоком электронным обеспечивают преобразование измеренного значения объемного расхода в аналоговый и/или цифровой выходной сигнал.
Ротаметры с блоком электронным могут быть оснащены жидкокристаллическим индикатором (далее - ЖКИ) для отображения измеряемых параметров.
Измеренное мгновенное значение расхода отображается на стрелочном индикаторе и на ЖКИ (при его наличии).
Преобразование измеренного значения расхода может осуществляться в:
- аналоговый выходной сигнал в виде силы постоянного электрического тока линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально измеренному значению объемного расхода при сопротивлении нагрузки не более 500 Ом с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART с передачей сигнала по линии аналогового выходного сигнала;
- цифровой выходной сигнал по интерфейсу RS-485 с протоколом обмена Modbus RTU;
- цифровой выходной сигнал по стандарту IEC 61158-2 с протоколом информационного обмена Profibus PA;
- цифровой выходной сигнал по стандарту IEC 61158-2 с протоколом информационного обмена Fieldbus Foundation.
Также ротаметры могут обеспечивать сигнализацию предельных значений объемного расхода в двух контрольных точках диапазона измерений, устанавливаемых потребителем в условиях объекта эксплуатации, формированием двух релейных выходных сигналов по одному реле на каждую точку контроля с одной группой переключающих контактов для каждого реле.
Структура обозначения ротаметров имеет следующий вид и включает в себя:
ТЭК-РЭМ-Х1-Х2-Х3-Х4-Х5-Х6.. ,XN
Х1 - номинальный диаметр DN;
Х2 - способ размещения на трубопроводе (горизонтальный или вертикальный);
Х3 - диапазон измерений объемного расхода жидкости или газа;
Х4 - пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений объемного расхода;
Х5 - наличие блока электронного и вид выходного сигнала;
X6.XN - иные обозначения дополнительных опций, не влияющих на метрологические характеристики и указанных заказчиком в опросном листе.
Знак утверждения типа и заводской номер в цифровом или буквенно-цифровом формате (цифровой состоит из арабских цифр, буквенно-цифровой состоит из арабских цифр и букв латинского алфавита) наносятся методом лазерной гравировки на шкалу отсчетного устройства или корпус ротаметра/маркировочную табличку, изготовленную из стали и прикрепляемую к корпусу отсчетного устройства винтами или заклепками.

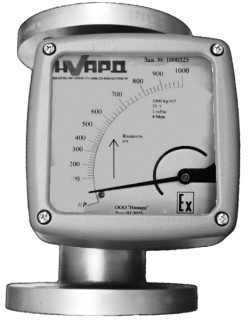

Общий вид ротаметров приведен на рисунке 1.
Место нанесения заводского номера на шкалу отсчетного устройства
Рисунок 1 - Общий вид ротаметров и места нанесения заводского номера на шкалу отсчетного устройства
Способ ограничения доступа к местам настройки (регулировки) - пломбирование. В ротаметрах пломбой завода-изготовителя пломбируется фиксирующий винт отсчетного устройства. Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 2.
Место нанесения знака утверждения типа на шкалу отсчетного устройства
Место пломбировки пломбой
завода-изготовителя
Рисунок 2 - Место нанесения знака утверждения типа на шкалу отсчетного устройства, обозначение мест пломбировки пломбами завода-изготовителя
Рисунок 3 - Общий вид (схема) маркировочной таблички, при нанесении информации о ротаметре на корпус/маркировочную табличку, прикрепляемую на корпус
Программное обеспечение (далее - ПО) ротаметров является встроенным и устанавливается в энергонезависимую память предприятием-изготовителем с помощью программатора.
ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет объемный расход. Метрологически незначимая часть ПО обеспечивает отображение измеренной информации на ЖКИ, преобразование измеренных значений в цифровой и/или аналоговый выходы, проведения самодиагностики аппаратной части ротаметра.
Программное обеспечение не удаляемое, отсутствуют средства и пользовательская оболочка для программирования или изменения метрологически значимой части ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | rota_rem |
| Номер версии (идентификационный номер) программного обеспечения | 1.x.x1) |
| 1) х.х - не относится к метрологически значимой части ПО, х принимает значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмного расхода среды 1), м3/ч: - жидкость - газ | от 0,001 до 200,0 1) 2) от 0,01 до 1000,0 1) 2) |
| Пределы допускаемой приведённой к верхнему пределу диапазона измерений погрешности измерения объёмного расхода жидкости 2), % | ± 1,0; ± 1,5; ± 2,5; ± 4,0 |
| Пределы допускаемой приведённой к верхнему пределу диапазона измерений погрешности измерения объёмного расхода газа, % 2) | ± 1,5; ± 2,5; ± 4,0 |
| 1) Значения расхода указаны для воды и воздуха при температуре +20 °С, абсолютном давлении 101325 Па, плотности воздуха 1,204 кг/м3 и плотности воды 998,2 кг/м3. Диапазон измерений расхода каждого отдельного ротаметра зависит от измеряемой среды и номинального диаметра, указывается на градуировочной шкале. 2) Фактическое значение указывается в паспорте. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр, DN | от 5 до 150 |
| Условия эксплуатации - температура измеряемой среды 1), °С - температура окружающей среды 2), 3)' 5), °С - максимальное рабочее давление измеряемой среды 2), МПа, не более | от - 196 до + 450 от - 60 до + 85 40 |
| Напряжение электропитания постоянного тока, В 4) | от 14 до 36 |
| Потребляемая электрическая мощность, Вт, не более: - аналоговый токовый с дополнительным цифровым сигналом по интерфейсу BELL-202 c протоколом обмена HART - цифровой | 0,7 1,5 |
| Выходной сигнал 1): - аналоговый токовый с дополнительным цифровым сигналом по интерфейсу BELL-202 c протоколом обмена HART, мА - цифровой - релейный | от 4 до 20 + HART RS-485 (Modbus RTU); Foundation fieldbus; Profibus PA переключающий контакт |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP66/IP67 |
| Маркировка взрывозащиты: - вид взрывозащиты «искробезопасная цепь» - вид взрывозащиты «взрывонепроницаемая оболочка» - неэлектрическое оборудование | 0Ex ia IIC T6...T1 Ga X 1Ex db IIC T6...T1 Gb X II Gb IIC T6...T1 X |
| 1) В зависимости от заказа. 2) Диапазон температуры окружающей среды ротаметров во взрывозащищенном исполнении дополнительно ограничивается требованиями взрывозащиты в соответствии с их маркировкой. 3) ЖК-индикатор функционирует при температуре окружающей среды от минус 40 до плюс 85 °С. При температурах вне данного диапазона для считывания результата измерений используется: стрелка, выходной токовый, либо цифровой сигнал. 4) Напряжение электропитания измерять на клеммах питания ротаметра. 5) Диапазон температуры измеряемой среды ротаметров во взрывозащищенном исполнении дополнительно ограничивается требованиями, указанными в сертификате соответствия. | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа (с учетом технического обслуживания, регламентируемого руководством по эксплуатации), ч | 150 000 |
| Назначенный срок службы ротаметра, лет | 25 |
наносится методом лазерной гравировки на шкалу/корпус и/или маркировочную табличку, закрепленную на ротаметре, и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплект поставки должен соответствовать указанному в таблице 5.
Таблица 5 - Комплект поставки ротаметра
| Наименование | Обозначение | Количество |
| Ротаметр металлический | ТЭК-РЭМ | 1 шт. |
| Паспорт | ГРВТ.407273.001 ПС | 1 экз. |
| Руководство по эксплуатации | ГРВТ.407273.001 РЭ | 1 экз. на 50 изделий1) |
| Комплект разрешительной документации | - | - |
| 1) На партию изделий меньшего количества прилагается один экземпляр руководства по эксплуатации. 2) Поставляется по заказу в соответствии с условиями договора поставки и ГОСТ Р 50.06.01-2017. | ||
приведены в разделе «Описание и работа» руководства по эксплуатации ГРВТ.407273.001 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ГРВТ.407273.001 ТУ Ротаметры металлические ТЭК-РЭМ. Технические условия.
