| Номер в госреестре | 98473-26 |
| Наименование СИ | Система оптическая координатно-измерительная топометрическая |
| Обозначение типа СИ | ATOS 5 |
| Изготовитель | Carl Zeiss GOM Metrology GmbH |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система оптическая координатно-измерительная топометрическая ATOS 5 (далее - система) предназначена для измерений геометрических параметров поверхностей сложной формы.
Принцип действия системы основан на проецировании структурированного света на сканируемый объект. Контрастное изображение, спроецированное на объект, формирует на поверхности кодированный паттерн, что даёт возможность воссоздавать объемную форму объекта благодаря снимкам цифровыми камерами изображений под углом к источнику света. Получение полной объемной модели объекта включает проведение серии снимков, сделанных с разных сторон, и их последующем объединением в единое целое.
Конструктивно сканеры состоят из оптического модуля, кабеля для подключения к персональному компьютеру и источнику питания, стойки штатива для крепления оптического модуля. В оптическом модуле расположены проектор со светодиодным излучателем синего спектра, две камеры и платы управления.
При объединении данных в массив для каждой области формируются трехмерные координаты точек поверхности сканируемого объекта в единой системе координат (по осям X, Y, Z), которые вычисляются на основании кривых линий интерференционных изображений, полученных с камер.
После сканирования и обработки цифровых изображений система получает данные с видимой части поверхности объекта в виде массива (облака) точек, в котором для каждой точки определены ее трехмерные координаты. Сбор и объединение отдельных сканирований происходит автоматически.
К средству измерения данного типа относится система оптическая координатноизмерительная топометрическая ATOS 5 серийный номер 151721 с разрешающей способностью камеры 12МП.
Пломбирование системы от несанкционированного доступа осуществляется на заводе-изготовителе с помощью голографических наклеек (рисунок 3).
Общий вид системы представлен на рисунке 1.
Нанесение знака поверки на системы не предусмотрено. Серийный номер системы указывается типографским способом на нижней тыльной стороне корпуса сенсора в виде маркировочной таблички и имеет цифровое обозначение (рисунок 2).
Место нанесения маркировочной таблички

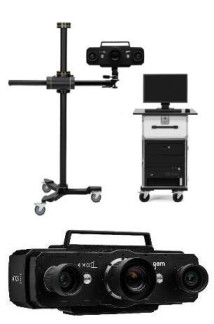

Рисунок 1 - Общий вид системы оптической координатно-измерительной топометрической ATOS 5
Место нанесения серийного номера
Рисунок 2 - Внешний вид маркировочной таблички
Рисунок 3 - Внешний вид пломбирования систем
Система оснащена программным обеспечением (далее - ПО) ZEISS INSPECT Optical 3D PRO, предназначенным для обеспечения взаимодействия узлов системы, выполнения измерительных функций, функций расчета параметров, сохранения и обработки результатов измерений.
Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ZEISS INSPECT Optical 3D PRO |
| Номер версии (идентификационный номер) ПО | 2023 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики системы ATOS 5
| Наименование характеристики | Значения | ||
| Название измерительного объема (Маркировка объектива) | MV170 | MV700 | MV1000 |
| Поле зрения, мм: ширина глубина высота | 170 130 130 | 700 530 530 | 1000 750 750 |
| Пределы допускаемой абсолютной погрешности при измерении отклонений формы сферы*, мм | ± 0,004 | ± 0,008 | ± 0,010 |
| Пределы допускаемой абсолютной погрешности при измерении отклонений диаметра сферы*, мм | ± 0,008 | ± 0,019 | ± 0,025 |
| Пределы допускаемой абсолютной погрешности при измерении расстояний между сферами*, мм | ± 0,011 | ± 0,028 | ± 0,038 |
| Примечание: (*) - при температуре окружающего воздуха от + 15 до + 25 °С и относительной влажности воздуха не более 85% | |||
Таблица 3 - Технические характеристики системы ATOS 5
| Наименование характеристик | Значения | ||
| Название измерительного объема (Маркировка объектива) | MV170 | MV700 | MV1000 |
| Расстояние между измеряемыми точками (разрешение сканирования), мм | 0,048 | 0,115 | 0,236 |
| Настроечный объект | Панель | ||
| Расстояние до измеряемого объекта, мм | 880 | ||
| Время выполнения одного скана, с | 0,8 | ||
| Разрешающая способность камер, мегапикселей | 12 | ||
| Габаритные размеры сенсорной головки, не более, мм длина, ширина высота | 320 550 200 | ||
| Масса сенсорной головки, не более, кг | 14 | ||
| Передача изображений и управляющих сигналов | 10-GigE передача данных по оптоволоконному кабелю Через интерфейс Ethernet Gigabit / Optical interface | ||
| Диапазон рабочих напряжений, В Потребляемая мощность, В А | от 100 до 240 от 45 до 600 | ||
| Лазерные указки: Мощность излучения, мВт, не более Длина волны, нм Класс безопасности по DIN EN 60825-1 | 0,39 650 1M | ||
Таблица 4 - Условия эксплуатации системы
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от +15 до +30 |
| Относительная влажность воздуха, без конденсата, %, не более | 85 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система оптическая координатно-измерительная топометрическая | ATOS 5 | 1 шт. |
| Стойка | - | 1 шт. |
| Управляющий персональный компьютер | - | 1 шт. |
| Комплект самоклеящихся точечных маркеров1) | - | 2 компл. |
| Руководство по эксплуатации | - | 1 шт. |
| 1) - поставляется по дополнительному заказу | ||
приведены в разделе «Порядок работы с системой» документа «Системы оптические координатно-измерительные топометрические ATOS 5. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021г. № 472.
