| Номер в госреестре | 98471-26 |
| Наименование СИ | Мегаомметры |
| Обозначение типа СИ | АМО |
| Изготовитель | Suzhou TASI Electronics Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 12.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мегаомметры АМО (далее - мегаомметры) предназначены для измерений сопротивления постоянного тока и измерений напряжения переменного тока.
Принцип действия мегаомметров основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатывается и отображается в виде результата измерений на жидкокристаллическом дисплее.
Конструктивно мегаомметры состоят из пластикового корпуса, жидкокристаллического экрана. Управление мегаомметрами осуществляется при помощи поворотного переключателя и кнопок, расположенных на корпусе. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения питания. Мегаомметры имеют несколько диапазонов установки выходного напряжения. Питание мегаомметров автономное - от сменных элементов питания типоразмера АА.
Мегаомметры выпускаются в двух модификациях Е25 и Е26, отличающихся диапазонами измерений сопротивления и значениями номинального испытательного напряжения.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода, состоящего из символов арабских цифр. Нанесение знака утверждения типа на мегаомметры не предусмотрено.

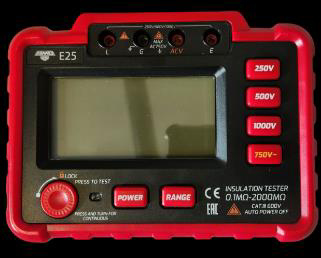

Общий вид мегаомметров с указанием места нанесения серийного номера представлен на рисунке 1. Пломбирование мест мегаомметров не предусмотрено.
RSULAHON TES7FP 5MCM9.99GQ A САТЛМОУ “ дитожмв»»'
Место нанесения серийного номера
Рисунок 1 - Общий вид мегаомметров с указанием места нанесения серийного номера
Программное обеспечение (далее - ПО) мегаомметров является встроенным.
ПО устанавливается на предприятии изготовителя, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования мегаомметров.
Конструкция мегаомметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики мегаомметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО мегаомметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | V1.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики мегаомметров модификации Е25 в режиме сопротивления постоянного тока
| Номинальное значение испытательного напряжения | Пределы допускаемого относительного отклонения действительного значения испытательного напряжения от номинального | Диапазоны измерений сопротивления постоянного тока | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока |
| 250 В | ±10 % | от 0,1 до 20 МОм включ. | 0,1 МОм | ±(0,04^изм )+2е.м.р.) |
| 250 В (в режиме RANGE) | св. 20 до 500 МОм включ. | 1 МОм | ||
| 500 В | от 0,1 до 50 МОм включ. | 0,1 МОм | ||
| 500 В (в режиме RANGE) | св. 50 до 1000 МОм включ. | 1 МОм | ||
| 1000 В | от 0,1 до 100 МОм включ. | 0,1 МОм | ||
| 1000 В (в режиме RANGE) | св. 100 до 2000 МОм включ. | 1 МОм | ||
| 1) - Rизм - измеренное значение сопротивления постоянного тока, МОм | ||||
Таблица 3 - Метрологические характеристики мегаомметров модификации Е26 в режиме сопротивления постоянного тока
| Номинальное значение испытательного напряжения | Пределы допускаемого относительного отклонения действительного значения испытательного напряжения от номинального | Предел измерений | Диапазоны измерений сопротивления изоляции | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока |
| 1000 В | ±10 % | 200 МОм | от 6 до 199,9 МОм | 0,1 МОм | ±(0,05^изм )+5е.м.р.) |
| 2 ГОм | 0,06 до 1,999 ГОм | 0,001 ГОм | |||
| 20 ГОм | от 0,6 до 19,99 ГОм | 0,01 ГОм | |||
| 2500 В | 200 МОм | от 5 до 199,9 МОм | 0,1 МОм | ||
| 2 ГОм | 0,05 до 1,999 ГОм | 0,001 ГОм | |||
| 20 ГОм | от 0,5 до 19,99 ГОм | 0,01 ГОм |
1) - Ru3m - измеренное значение сопротивления постоянного тока, МОм, ГОм
Таблица 4 - Метрологические характеристики мегаомметров модификации Е25 и Е26 в режиме измерений напряжения переменного тока
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока в диапазоне частот от 50 до 200 Гц, В | от 70 до 750 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в диапазоне частот от 50 до 200 Гц, В | ±(0,01-UB3M1)+6) |
| 1) - иизм - измеренное значение напряжения переменного тока, В | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдлинахглубина), мм, не более: | 125x170x62 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от 0 до +40 85 |
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 75000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мегаомметр АМО | -1) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Батарея электропитания | АА | 8 шт. |
| 1) - модификация в соответствии с заказом | ||
приведены в разделе № 5 «Работа с прибором» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия Suzhou TASI Electronics Co., Ltd.
