| Номер в госреестре | 98470-26 |
| Наименование СИ | Приборы мониторинга температуры трансформатора |
| Обозначение типа СИ | ТМТ3 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственный центр «МИРОНОМИКА» |
| Год регистрации | 2026 |
| Срок свидетельства | 12.05.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы мониторинга температуры трансформатора ТМТ3 (далее - приборы) предназначены для непрерывных измерений и преобразований сигналов термопреобразователей сопротивления в значения температуры верхних слоёв масла трансформатора и определения температуры наиболее нагретой точки обмотки трансформатора в составе системы управления охлаждением трансформатора с жидким диэлектриком с использованием в качестве первичного датчика термопреобразователя сопротивления.
Принцип действия приборов заключается в измерении сопротивления термопреобразователя сопротивления (ТС) и обработки полученного результата измерительновычислительным блоком, который в соответствии с выбранной номинальной статической характеристикой ТС преобразует значения сопротивления в значения температуры верхних слоёв масла трансформатора.
На основании значений температуры верхних слоёв масла и тока нагрузки трансформатора по методике ГОСТ 14209-85 определяется температура наиболее нагретой точки (ННТ) обмотки трансформатора и осуществляется управление процессом охлаждения трансформатора.
Приборы выполнены в металлическом корпусе и имеют щитовое исполнение. Внутри корпуса находится плата измерительно-вычислительного блока. На лицевой панели расположены органы световой сигнализации, индикации (жидкокристаллический или OLED двухстрочный дисплей), кнопки управления и соединитель USB-A. На нижней боковой панели находятся клеммные соединители для подключения внешних цепей (связь с ТС, интерфейс RS-485, цепи сигнализации, управления и питания).
Приборы работают в комплекте с платиновым ТС утверждённого типа, соответствующим ГОСТ 6651-2009, с номинальной статической характеристикой 100П или Pt100 (класс допуска В).
Приборы выпускают в двух модификациях: ТМТ3, ТМТ3-01.
Приборы выполняют следующие функции:
- непрерывное измерение температуры верхних слоёв масла трансформатора по одному каналу с индикацией значения температуры на дисплее;
- непрерывное определение температуры ННТ обмотки трансформатора с индикацией значения температуры на дисплее (только модификация ТМТ3);
- сигнализация о превышении температуры верхних слоёв масла трансформатора и температуры ННТ обмотки трансформатора заданных значений уставок (только модификация ТМТ3);
- выдача текущих значений температуры верхних слоёв масла трансформатора и температуры ННТ обмотки трансформатора в виде стандартных унифицированных токовых сигналов (4 - 20) мА;
- передача в АСУТП (автоматизированную систему управления технологическим процессом) по интерфейсу RS-485 (протокол Modbus) следующей информации:
а) текущие значения температуры верхних слоёв масла трансформатора и температуры ННТ обмотки трансформатора;
б) значения остаточного термического ресурса изоляции трансформатора;
в) значения действующих уставок;
г) состояние выходных сигналов;
д) тип выбранной системы охлаждения;
е) информация о неисправностях.
Приборы относятся к изделиям, восстанавливаемым и ремонтируемым в условиях завода-изготовителя.
Корпуса приборов окрашиваются в цвета, которые определяет изготовитель.
Заводской номер приборов имеет цифровой формат и наносится на табличку, закреплённую на верхней боковой панели корпуса, методом травления или другим пригодным способом, обеспечивающим идентификацию каждого экземпляра прибора, возможность прочтения и сохранность номера в процессе эксплуатации.
Нанесение знака поверки на корпус приборов не предусмотрено.
Знак поверки в виде оттиска клейма наносится на соответствующую страницу паспорта прибора.
Пломбирование приборов не предусмотрено.

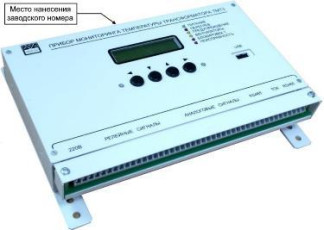

Общий вид средства измерений с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Приборы оснащены встроенным ПО.
Влияние ПО приборов учтено при нормировании метрологических характеристик.
ПО защищено как от непреднамеренных, так и от преднамеренных изменений электронным опечатыванием микроконтроллера.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по P 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО представлены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТМТ3 |
| Номер версии (идентификационный номер) ПО | 01.ХХ.00* |
| Цифровой идентификатор ПО | _ |
| * - Х относится к метрологически незначимой части и принимает значения от 0 до 9 | |
Метрологические, основные технические характеристики и показатели надёжности приведены в таблицах 2-4.
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений и преобразований сопротивления в температуру верхних слоёв масла трансформатора, °С | от -50 до +150 |
| Пределы допускаемой абсолютной погрешности измерений и преобразований сопротивления в температуру верхних слоёв масла трансформатора*, °С | ±2,0 |
| * - без учёта погрешности ТС | |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Отклонение показаний температуры ННТ обмотки трансформатора от расчётного значения, °С | ±3,0 |
| Напряжение питания, В: - от источника переменного тока частотой от 48 до 63 Гц | от 85 до 240 |
| - от источника постоянного тока | от 120 до 340 |
| Мощность, потребляемая от источника питания, ВА, не более | 10 |
| Габаритные размеры, мм, не более: - длина | 243 |
| - ширина | 190 |
| - высота | 52 |
| Масса, кг, не более | 1,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от - 20 до +50 |
| - относительная влажность окружающего воздуха при +25 °С, %, не более | 98 |
аблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 50 000 |
| Средний срок службы, лет | 12 |
наносится на титульный лист паспорта типографским способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор мониторинга температуры трансформатора | ТМТ3 или ТМТ3-01 | 1 шт. |
| Руководство по эксплуатации | НПЦМ.421413.020РЭ | 1 экз. |
| Паспорт | НПЦМ.421413.020ПС | 1 экз. |
| Методика поверки | _ | 1 экз. |
| Ведомость эксплуатационных документов | НПЦМ.421413.020ВЭ | 1 экз. |
| Термопреобразователь сопротивления* | _ | 1 шт. |
| * - по заказу потребителя прибор комплектуется термопреобразователем сопротивления класса допуска В (например, ДТС075Л (Госреестр СИ № 28354-10), ТП-9201 (Госреестр СИ № 48114-11) или др.) | ||
приведены в разделе «Техническое обслуживание приборов» и в приложении Н руководства по эксплуатации НПЦМ.421413.020РЭ.
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока;
НПЦМ.421413.020ТУ Приборы мониторинга температуры трансформатора ТМТ3.
Технические условия.
