| Номер в госреестре | 98468-26 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | ДЕКАСТ |
| Изготовитель | Общество с ограниченной ответственностью «Декаст» |
| Год регистрации | 2026 |
| Срок свидетельства | 12.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие ДЕКАСТ (далее - манометры) предназначены для измерений избыточного давления жидкостей, газов и пара, а также вакуумметрического, мановакуумметрического, дифференциального давления пара и газообразных сред.
Принцип действия манометров основан на определении давления измеряемой среды по величине деформации и перемещения упругого чувствительного элемента.
Манометры состоят из корпуса, упругого чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла.
Упругий чувствительный элемент представляет собой трубчатую или коробчатую пружину.
Передаточный механизм преобразует перемещение свободного конца или центра упругого чувствительного элемента, вызываемое действием давления измерительной среды, в круговое движение показывающей стрелки.
В конструкции манометров предусмотрена возможность заполнения корпуса демпфирующей жидкостью (глицерином или силиконом) для повышения износоустойчивости и виброустойчивости манометров при измерениях давления и в условиях вибраций или с высокими динамическими нагрузками, а также для предотвращения образования наледи в корпусе манометра.
Манометры, в зависимости от вида измеряемого давления, и конструкционных особенностей имеют исполнения с функциональным назначением, которые различаются метрологическими и техническими характеристиками:
- ДМ - манометры для измерений избыточного давления;
- ДВ - вакуумметры для измерений вакуумметрического давления;
- ДА - мановакуумметры для измерений избыточного и вакуумметрического давления;
- ДН - напоромеры для измерений малого избыточного давления;
- ДТ - тягомеры для измерений малого вакуумметрического давления;
- ДГ - тягонапоромеры для измерений малого избыточного и вакуумметрического
давлений;
- ДД - манометры для измерений дифференциального давления.
Принцип действия манометров для измерений дифференциального давления основан на уравновешивании разности давлений силами упругой деформации чувствительного элемента.
Измеряемая разность давлений воздействует на чувствительный элемент и вызывает его деформацию. Деформация чувствительного элемента приводит к угловому перемещению указателя стрелки относительно шкалы.
Корпуса манометров могут быть изготовлены из нержавеющей стали, окрашенной в черный цвет углеродистой стали, пластика. Корпус манометра также может быть окрашен в цвета по заказу заказчика.
Манометры могут иметь определенные цветные секторы, указатели и метки предельно допустимого давления, а также другие дополнительные отметки. При этом цвет циферблата, шкал, надписей на циферблате и показывающей стрелки также может быть изменен.
Чувствительные элементы манометров могут изготавливаться из меди или нержавеющей стали, а штуцера для присоединения манометров к процессу - из латуни или нержавеющей стали.
Для измерений давления агрессивных, коррозийных, сильновязких, абразивных, гетерогенных, токсичных, высоко- или низкотемпературных сред, а также сред, содержащих твердые частицы, могут комплектоваться мембранным разделителем сред или капиллярной (импульсной) линией для предохранения манометра от неблагоприятного воздействия среды.
Структурная схема обозначения манометров при заказе и в другой документации:
Манометр, показывающий ДЕКАСТ Х1 -Х2 Х3-Х4-Х5-Х6-Х7/Х8-Х9
по ДКСТ.408842.002 ТУ, где Х1 - обозначение функционального назначения: ДМ, ДВ, ДА, ДН, ДТ, ДГ или ДД;
Х2 - номинальный размер циферблата: пустое знакоместо - 100 мм, 150 - 150 мм, 160 - 160 мм; 250 - 250 мм; 40 - 40 мм; 50 - 50 мм; 63 - 63 мм;
Х3 - диапазон измерений, единица измерений давления;
Х4 - расположение штуцера: Р - радиальное, ОЦ - осевое по центру, ОЭ - осевое эксцентрическое;
Х5 - резьба присоединения М10х1,5; М12х1,5; М14х1,5; М20х1,5; G1/8; G1/4; G1/2; 1/8NPT; 1/4NPT; 1/2NPT;
Хб - условное обозначение пределов допускаемой основной приведенной к диапазону измерений погрешности: 0,6 - ±0,6 %; 1,0 - ±1,0 %; 1,5 - ±1,5 %; 2,5 - ±2,5 %; 4,0 - ±4,0 %;
Х7 - материал корпуса: 1 - сталь, 2- нержавеющая сталь, 3 - пластик;
Х8 - материал штуцера и измерительного элемента: 0 - медный сплав, 2 - нержавеющая сталь;
Х9 - гидрозаполнение: пустое знакоместо - отсутствует, Г - глицерин, С - силикон.
Пример записи при заказе:
Манометр показывающий ДЕКАСТ ДМ 0-250 МПа-Р-М20х1,5-1,5-2/2
по ДКСТ.408842.002 ТУ
(Манометр показывающий ДЕКАСТ для измерений избыточного давления с номинальным диаметром циферблата 100 мм с диапазоном измерений от 0 до 250 МПа с радиальным расположение штуцера с метрической резьбой М20 с шагом 1,5 с пределами допускаемой основной приведенной к диапазону измерений погрешности ±1,5 % с корпусом, штуцером и измерительным механизмом из нержавеющей стали без гидрозаполнения демпфирующей жидкостью по ДКСТ.408842.002 ТУ).
Общие виды манометров представлены на рисунках 1 - 7.
Заводской номер состоит из арабских цифр и наносится на циферблат методом струйной печати в соответствии с рисунком 8.
Для предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений в соответствии с рисунком 9, устанавливается заводская пломба в виде наклейки.
Нанесение знака поверки на корпус средства измерений не предусмотрено.

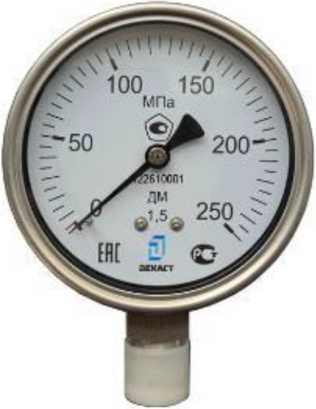

Рисунок 1 - Общий вид манометров модификации ДМ
Рисунок 2 - Общий вид манометров модификации ДВ
Рисунок 3 - Общий вид манометров модификации ДА

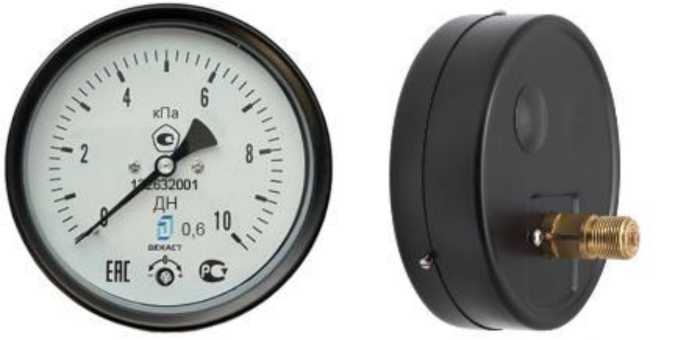

Рисунок 4 - Общий вид манометров модификации ДН
Рисунок 5 - Общий вид манометров модификации ДТ
Рисунок 6 - Общий вид манометров модификации ДГ
Рисунок 7 - Общий вид манометров модификации ДД
Место нанесения заводского номера
Место нанесения знака утверждения типа средств

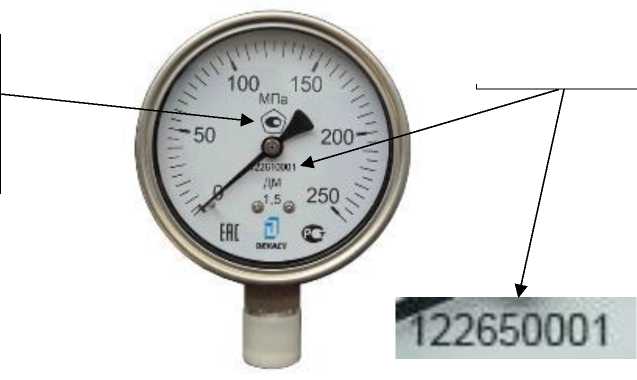

Рисунок 8 - Место нанесения заводского номера знака утверждения типа
Рисунок 9 - Место установки заводской пломбы для предотвращения несанкционированных настроек и вмешательства
Метрологические и технические характеристики приведены в таблицах 1 - 2.
аблица 1 - Метрологические характеристики манометров
| Наименование характеристики | Значение |
| Диапазон измерений 1): - манометров (ДМ), МПа -вакуумметров (ДВ), МПа - мановакуумметров (ДА), МПа - напоромеров (ДН), кПа - тягомеров (ДТ), кПа - тягонапоромеров (ДГ), кПа - дифманометров (ДД), МПа | от 0 до 250 от -0,1 до 0 от -0,1 до 3 от 0 до 60 от -100 до 0 от -100 до 100,0 от -0,1 до 0,7 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности, %: - манометры с диаметром корпуса 40, 50, 60, 63 мм - манометры с диаметром корпуса 80, 100, 150, 160 мм - манометры с диаметром корпуса 250 мм | ±1,5; ±1,6; ±2,5; ±4,02) ±0,6; ±1; ±1,5; ±1,62) 1,5; ±1,6; ±2,52) |
| Вариация показаний, %, не более | ±0,6; ±1; ±1,5; ±1,6; ±2,5; ±4,0 2) 3) |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности манометров, вызванной отклонением температуры окружающего воздуха от нормальных условий (23 °С), в диапазоне рабочих температур на каждые 10 °С, %, не более | ±0,6; ±1; ±1,5; ±1,6; ±2,5; ±4,0 2)3) |
| 1) - Указаны диапазоны значений характеристик. измерений приведено в паспорте прибора. 2) - Указаны ряды значений характеристик. Конкр вариации показаний из приведенных рядов указываютс погрешности также указывается на циферблате прибора как 3) - Для манометров с пределами допускаемой осн( измерений погрешности ±0,6 %; ±1 %; ±1,5 %; ±1,6 %; ±2,5 | Конкретное значение диапазона етные значения погрешности и я в паспорте прибора. Модуль класс точности. овной приведенной к диапазону ±4,0, соответственно. |
Таблица 2 - Технические характеристики
| Характеристика | Значение |
| Диапазон рабочих температур окружающей среды, °С: - для манометров без заполнения и заполненных силиконом - для манометров, заполненных глицерином | от -60 до +60 от -20 до +60 |
| Диаметр корпуса, мм (с допуском ±5 мм) | 40; 50; 60; 63; 100; 150; 160; 250 |
| Масса манометра без гидрозаполнения, кг, не более: - модификации ДМ, ДН, ДТ, ДГ, ДА, ДВ - модификации ДД | 2,1 1,5 |
| Габаритные размеры, мм: - высота - ширина | от 59 до 295 от 41 до 255 |
наносится на циферблат манометра методом струйной печати в соответствии с рисунком 8.
Таблица 3 - Комплектность
| Наименование изделия или документа | Обозначение | Количество |
| Манометр показывающий ДЕКАСТ | согласно заказу | 1 шт. |
| Паспорт | ДКСТ.408842.002 ПС | 1 экз. |
в разделе 2 «Описание» эксплуатационного документа ДКСТ.408842.002 ПС.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утверждена приказом Росстандарта от 20.10.2022 № 2653;
ДКСТ.408842.002 ТУ. Манометры показывающие ДЕКАСТ. Технические условия.
