| Номер в госреестре | 98467-26 |
| Наименование СИ | Система измерительная АСУТП участка по отгрузке масел и парафинов |
| Изготовитель | Общество с ограниченной ответственностью «ЛЛК-Интернешнл» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная АСУТП участка по отгрузке масел и парафинов (далее - ИС) предназначена для измерений уровня, давления, температуры, массового расхода, силы постоянного тока и формирования сигналов управления и регулирования (сигналов силы постоянного тока).
Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи модулей аналогового ввода контроллера программируемого логического REGUL RX00 исполнения REGUL R500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) № 63776-16) (далее - контроллер Regul) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).
ИС осуществляет измерение параметров технологического процесса (температуры, давления, уровня и массового расхода) и формирование сигналов управления и регулирования по следующему принципу:
- первичные измерительные преобразователи (далее - ИП) уровня, давления, массового расхода преобразуют текущие значения параметров технологического процесса в аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА;
- первичные ИП температуры преобразуют текущие значения параметров технологического процесса в аналоговые сигналы сопротивления;
- аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА от первичных ИП уровня, давления, массового расхода поступают на входы барьеров искрозащиты GS (рег. № 88232-23) модификации GS8536-EX (далее - GS8536);
- аналоговые электрические сигналы сопротивления от первичных ИП температуры, поступают на входы барьеров искрозащиты GS (рег. № 88232-23) модификации GS8572-EX.SIL.RTD (далее - GS8572);
- аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА от GS8536 поступают на входы модулей аналогового ввода R500 AI 16 081 (далее - R500 AI 16 081) контроллера REGUL;
- аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА от GS8572 поступают на входы модулей аналогового ввода R500 AI 16 012 (далее - R500 AI 16 012) контроллера REGUL;
- цифровые коды, преобразованные контроллером Regul в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных ИС;
- сигналы управления и регулирования (сигналы силы постоянного тока) формируются ИС с помощью модулей вывода аналоговых сигналов R500 AO 08 021 и поступают на входы исполнительных устройств через барьеры искрозащиты GS (рег. № 88232-23) модификации GS8568-EX (далее - GS8568).
ИС также включает в себя резервные ИК для ввода/вывода аналоговых сигналов постоянного тока в диапазоне от 4 до 20 мА.
Состав средств измерений, применяемых в качестве первичных ИП ИК, указан в таблице 1.
Таблица 1 - Средства измерений, применяемые в качестве первичных ИП ИК
| Наименование ИК | Наименование первичного ИП ИК | Регистрационный номер |
| ИК давления | Датчики давления ЭМИС-БАР модели ЭМИС-БАР 103 | 72888-18 |
| Датчики давления «Метран - 100» модификации Метран-100-ДГ | 22235-01 | |
| ИК температуры | Термопреобразователи сопротивления из платины и меди и их чувствительные элементы ЧЭ модификации ТС-1088 | 58808-14 |
| ИК уровня | Уровнемеры радарные ЭЛМЕТРО-РПУ | 84697-22 |
| Уровнемеры бесконтактные микроволновые VEGAPULS 6* модификации VEGAPULS 62 | 27283-04 | |
| ИК массового расхода | Расходомеры массовые Promass 200 с первичным преобразователем Promass F | 57484-14 |
ИС выполняет:
- автоматизированное измерение, регистрацию, обработку, контроль, хранение и индикацию параметров технологического процесса;
- предупредительную и аварийную сигнализацию при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;
- противоаварийную защиту оборудования установки;
- отображение технологической и системной информации на операторской станции управления;
- накопление, регистрацию и хранение поступающей информации;
- самодиагностику;
- автоматическое составление отчетов и рабочих (режимных) листов;
- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Пломбирование ИС не предусмотрено.
К данному типу средства измерений относится ИС с заводским № 01/26/УОМП.
Заводской номер ИС 01/26/УОМП, состоящий из арабских цифр и букв латинского алфавита, нанесен типографским способом на маркировочную табличку, расположенную на шкафу вторичной части ИК ИС, и на титульный лист паспорта ИС типографским способом. Общий вид маркировочной таблички ИС, места нанесения заводского номера ИС и знака утверждения типа представлены на рисунке 1.

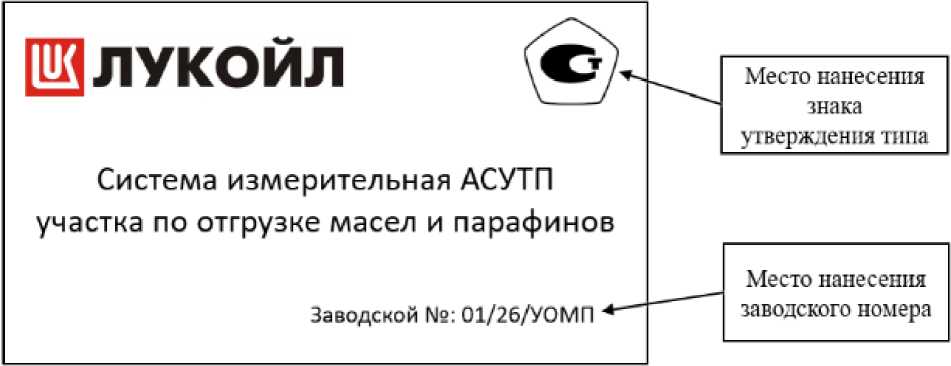

Рисунок 1 - Общий вид маркировочной таблички ИС, места нанесения заводского номера и знака утверждения типа
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2. Метрологические характеристики комплекса нормированы с учетом ПО.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | RegulRTS |
| Номер версии (идентификационный номер) ПО среды исполнения | не ниже 3.5.6.1 |
| Номер версии (идентификационный номер) ПО модулей ввода/вывода | не ниже 1.0.3.4 |
| Контрольная сумма | _ |
Основные технические характеристики ИС представлены в таблице 3.
Таблица 3 -Технические характеристики ИС
| Наименование характеристики | Значение |
| Количество ИК, включая резервные, шт. | 145 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380'76; 220-22 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С: - в местах установки первичных ИП - в месте установки вторичной части ИК ИС | от минус 40 до плюс 50 от минус 15 до плюс 25 |
Метрологические характеристики ИК ИС приведены в таблице 4.
ИС
Таблица 4 -
ИК
| Метрологические характеристики ИК | Метрологические характеристики измерительных компонентов ИК | |||||||
| Первичный ИП | Промежуточный ИП, модули ввода сигналов и обработки данных | |||||||
| Наименование ИК | Диапазоны измерений | Пределы допускаемой погрешност и | Тип (выходной сигнал) | Пределы допускаемой погрешности | Тип промежуточног о ИП | Тип модуля ввода | Пределы допускаемой погрешности | |
| ИК температуры | от -50 °С до +150°С | Л: ±1,26 °С | ТС-1088 (НСХ2) Pt 100) | Класс допуска3) B: Л: ±(0,3+0,005-|t|) °С | GS8572 | R500 AI 16 012 | у: ±0,225 % | |
| от-50 °С до +200 °С | Л: ±1,56 °С | |||||||
| ИК уровня | от 300 до 6300 мм (шкала: от 250 до 6250 мм) | Л: ±15,77 мм | Уровнемеры радарные ЭЛМЕТРО-РПУ (от 4 до 20 мА) | Л: ±3 мм (в диапазоне от 0,3 до 10 м); приведенная (к диапазону преобразований уровня) погрешность токового выхода ±0,03 % | GS8536 | R500 AI 16 081 | у: ±0,225 % | |
| от 0 до 8650 мм | Л | ±21,67 мм | Уровнемеры бесконтактные микроволновы е VEGAPULS 6* модификации VEGAPULS 62 | Л: ±3 мм (в диапазоне от 0 до 30 м) | GS8536 | R500 AI 16 081 | у: ±0,225 % | |
| от 0 до 8660 мм | Л | ±21,69 мм | ||||||
| от 0 до 8670 мм | Л | ±21,72 мм | ||||||
| от 0 до 8690 мм | Л | ±21,76 мм | ||||||
| от 0 до 8740 мм | Л | ±21,89 мм | ||||||
| от 0 до 8760 мм | Л | ±21,94 мм | ||||||
| от 0 до 8790 мм | Л | ±22,01 мм | ||||||
| от 0 до 8800 мм | Л | ±22,03 мм | ||||||
| от 0 до 8825 мм | Л | ±22,09 мм | ||||||
| от 0 до 8830 мм | Л | ±22,11 мм | ||||||
| от 0 до 8840 мм | Л | ±22,13 мм | ||||||
| от 0 до 8888 мм | Л | ±22,25 мм | ||||||
| от 0 до 8890 мм | Л | ±22,25 мм | ||||||
| ИК давления | от 0 до 61,8 кПа | у: ±0,3 % | Метран-100 (от 4 до 20 мА) | у: ±0,15 % | GS8536 | R500 AI 16 081 | у: ±0,225 % | |
| от 0 до 61,9 кПа | ||||||||
| от 0 до 62,3 кПа | ||||||||
| от 0 до 62,4 кПа | ||||||||
| Метрологические характеристики ИК | Метрологические характеристики измерительных компонентов ИК | ||||||
| Первичный ИП | Промежуточный ИП, модули ввода сигналов и обработки данных | ||||||
| Наименование ИК | Диапазоны измерений | Пределы допускаемой погрешност и | Тип (выходной сигнал) | Пределы допускаемой погрешности | Тип промежуточног о ИП | Тип модуля ввода | Пределы допускаемой погрешности |
| от 0 до 62,5 кПа | |||||||
| от 0 до 62,9 кПа | |||||||
| от 0 до 63,0 кПа | |||||||
| от 0 до 63,1 кПа | |||||||
| от 0 до 63,2 кПа | |||||||
| от 0 до 63,3 кПа | |||||||
| от 0 до 1,0 МПа | у: ±0,271 %1) | Датчики давления ЭМИС-БАР (от 4 до 20 мА) | основная: у: ±0,1 %; дополнительная на каждые 10 °C: у:±(0,023-г+0,02) % | GS8536 | R500 AI 16 081 | у: ±0,225 % | |
| от 0 до 1,6 МПа | |||||||
| от 0 до 2,5 МПа | |||||||
| ИК массового расхода | от 0 до 15000 кг/ч | см. примечание 3 | Расходомеры массовые Promass 200 c первичным преобразовател ем Promass F (от 4 до 20 мА) | 5: ±0,1 % | GS8536 | R500 AI 16 081 | у: ±0,225 % |
| ИК для ввода аналоговых сигналов постоянного тока в диапазоне от 4 до 20 мА | от 4 до 20 мА | у: ±0,225 % | _ | _ | GS8536 | R500 AI 16 081 | у: ±0,225 % |
| ИК для вывода аналоговых сигналов постоянного | от 4 до 20 мА | у: ±0,225 % | _ | _ | GS8568 | R500 АО 08 021 | у: ±0,225 % |
| Метрологические характеристики ИК | Метрологические характеристики измерительных компонентов ИК | ||||||
| Первичный ИП | Промежуточный ИП, модули ввода сигналов и обработки данных | ||||||
| Наименование ИК | Диапазоны измерений | Пределы допускаемой погрешност и | Тип (выходной сигнал) | Пределы допускаемой погрешности | Тип промежуточног о ИП | Тип модуля ввода | Пределы допускаемой погрешности |
| тока в диапазоне от 4 до 20 мА | |||||||
| 1) Указаны пределы допускаемой приведенной погрешности в нормальных условиях эксплуатации в соответствии с описанием типа первичного ИП, пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации ИС рассчитывают в соответствии с примечанием 4. 2) НСХ - номинальная статическая характеристика по ГОСТ 6651-2009; 3) Класс допуска по ГОСТ 6651-2009. | |||||||
| Примечания: 1 Приняты следующие обозначения: Л - абсолютная погрешность, в единицах измеряемой величины; у - приведенная к диапазону измерений погрешность, %; 5 - относительная погрешность, %; r - коэффициент перенастройки диапазона измерений датчика, вычисляется как отношение максимального верхнего предела измерений к верхнему пределу измерений после перенастройки. Максимальный верхний предел датчиков давления ЭМИС-БАР составляет 3 МПа. 2 Погрешность токового выхода уровнемера и погрешность измерений уровня суммируются алгебраически. 3 Пределы допускаемой относительной погрешности ИК рассчитывают по формуле 2 \2 _ ( Х -Х 1 X__1-11 X2 । л/ max m min 5ИК — 1,1 4 5ПП + 1 УВП х 1 , 1 \ ^изм J где 5ПП - пределы допускаемой относительной погрешности первичного ИП ИК, %; У вп - пределы допускаемой приведенной погрешности вторичной части ИК, %; Хизм - измеренное значение, в единицах измеряемой величины; Х _ значение измеряемого параметра, соответствующее максимальному значению диапазона аналогового сигнала, в единицах измеряемой величины; | |||||||
| Метрологические характеристики ИК | Метрологические характеристики измерительных компонентов ИК | ||||||
| Первичный ИП | Промежуточный ИП, модули ввода сигналов и обработки данных | ||||||
| Наименование ИК | Диапазоны измерений | Пределы допускаемой погрешност и | Тип (выходной сигнал) | Пределы допускаемой погрешности | Тип промежуточног о ИП | Тип модуля ввода | Пределы допускаемой погрешности |
| Х . значение измеряемого параметра, соответствующее минимальному значению границы диапазона аналогового сигнала, в единицах измеряемой величины. | |||||||
| 4 Для расчета погрешности ИК в условиях эксплуатации: - приводят форму представления основных и дополнительных погрешностей измерительных компонентов ИК к единому виду (приведенная, относительная, абсолютная); - для каждого измерительного компонента ИК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияющих факторов. Пределы допускаемых значений погрешности измерительного компонента ИК в условиях эксплуатации ДСИ рассчитывают по формуле 1 n Д СИ = - J До + ^Д i , У i=0 где Д0 - пределы допускаемой основной погрешности измерительного компонента; Д. погрешности измерительного компонента от i-го влияющего фактора в условиях эксплуатации при общем числе n учитываемых влияющих факторов. Для каждого ИК рассчитывают границы, в которых c вероятностью, равной 0,95, должна находиться его погрешность в условиях эксплуатации, ДИК по формуле k к ДИК =±1,1-Л (ДСщ)2, у j=0 где ДСщ - пределы допускаемых значений погрешности ДСИ j-го измерительного компонента ИК в условиях эксплуатации; к - количество измерительных компонентов ИК. | |||||||
нанесен типографским способом на титульный лист паспорта и на маркировочную табличку ИС (в соответствии с рисунком 1).
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Система измерительная АСУТП участка по отгрузке масел и парафинов | _ | 1 |
| Инструкция по эксплуатации | 0460.01.00-АК2.1.ИЭ | 1 |
| Паспорт | 0460.01.00-АК2.1.ПС | 1 |
приведены в разделе 3 «Порядок работы» инструкции по эксплуатации ИС.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения.
