| Номер в госреестре | 98452-26 |
| Наименование СИ | Комплекс аналитический |
| Обозначение типа СИ | АКГ-Казбек |
| Изготовитель | Федеральное государственное автономное образовательное учреждение высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс аналитический АКГ-Казбек (далее - комплекс) предназначен для измерений объемной доли водорода (H2), азота (N2), кислорода (O2), оксида углерода (CO), диоксида углерода (CO2), метана (CH4), паров воды (H2O) в аргоне.
К данному типу средств измерений относится комплекс аналитический АКГ-Казбек, зав. № 001.
Принцип действия комплекса:
- по измерительным каналам объемной доли водорода и оксида углерода - газовая хроматография с детектором RCD (детектор горячего восстановления оксида ртути/УФ-абсорбции, ГХ-HgO);
- по измерительному каналу объемной доли азота - газовая хроматография с детектором PDHID (пульсирующий разрядный гелиево-ионизационный детектор);
- по измерительным каналам объемной доли диоксида углерода и метана - газовая хроматография с детектором FID (пламенно-ионизационный детектор);
- по измерительному каналу объемной доли кислорода - электрохимический;
- по измерительному каналу объемной доли паров воды - спектроскопия внутрирезонасного спада сигнала.
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.
Состав комплекса приведен в таблице 1.
Таблица 1 - Состав комплекса
| Средство измерений | Заводской номер | Примечание |
| Газоанализатор хроматографический Paramount 9000R-A-2 с детектором RCD | 1277 | Определяемые компоненты: водород, оксид углерода |
| Газоанализатор хроматографический Paramount 9000P-A-2 с детектором PDHID | 1301 | Определяемые компоненты: азот |
| Анализатор кислорода поточный Puren-T O2 | P2C5C2060861 | Определяемые компоненты: кислород |
| Газоанализатор хроматографический Paramount 9000F-A-2 с детектором FID | 1280 | Определяемые компоненты: диоксид углерода, метан |
| Гигрометр Puren-T H2O | P2C560850731 | Определяемые компоненты: пары воды |
Конструктивно комплекс имеет стационарное исполнение, основные элементы располагаются в стандартной стойке 19 дюймов, в которой размещены:
- газоанализаторы и гигрометр;
- система пробоподготовки, включающая в себя регуляторы давления и расхода, клапаны и фильтр тонкой очистки;
- система газоснабжения, включающая в себя редукторы баллонные для баллонов с газом-носителем (гелий), систему очистки газа-носителя (осушители, каталитические очистители);
- системы электроснабжения.
Комплекс обеспечивает выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в анализируемой газовой среде;
- сбор, обработку, визуализацию, хранение полученных данных, представление полученных результатов в различных форматах.
Общий вид комплекса и структурная схема представлены на рисунках 1 и 2. Пломбирование комплекса не предусмотрено.
Заводской номер комплекса нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку, с последующим механическим креплением на корпусе комплекса. Общий вид наклейки приведен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

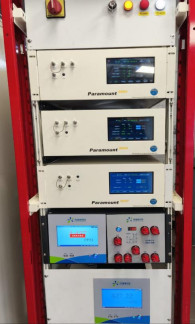

Рисунок 1 - Общий вид комплекса
Рисунок 2 - Структурная схема комплекса
АКГ-Казбек
АКГ-К.00000.000
Зав. №: 001
220 В ~ 1100 Вт
___________ 2026 г. J
