Комплекс аналитический АКГ-Пурус, 98451-26

Назначение

Комплекс аналитический АКГ-Пурус (далее - комплекс) предназначен для измерений объемной доли водорода (H2), азота (N2), кислорода (O2), оксида углерода (CO), диоксида углерода (CO2), метана (CH4), паров воды (H2O) в гелии.

Описание

К данному типу средств измерений относится комплекс аналитический АКГ-Пурус, зав. № 001.

Принцип действия комплекса:

- по измерительным каналам объемной доли водорода и оксида углерода - газовая хроматография с детектором RCP (детектор горячего восстановления оксида ртути/УФ-абсорбции, ГХ-HgO);

- по измерительному каналу объемной доли азота - газовая хроматография с детектором PDHID (пульсирующий разрядный гелиево-ионизационный детектор);

- по измерительным каналам объемной доли диоксида углерода и метана - газовая хроматография с детектором FID (пламенно-ионизационный детектор);

- по измерительному каналу объемной доли кислорода - электрохимический;

- по измерительному каналу объемной доли паров воды - спектроскопия внутрирезонасного спада сигнала.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.

Состав комплекса приведен в таблице 1.

Таблица 1 - Состав комплекса

Конструктивно комплекс имеет стационарное исполнение, основные элементы располагаются в стандартной стойке 19 дюймов, в которой размещены:

- газоанализаторы и гигрометр;

- система пробоподготовки, включающая в себя регуляторы давления и расхода, клапаны и фильтр тонкой очистки;

- система газоснабжения, включающая в себя редукторы баллонные для баллонов с газом-носителем (гелий), систему очистки газа-носителя (осушители, каталитические очистители);

- системы электроснабжения.

Комплекс обеспечивает выполнение следующих функций:

- непрерывное измерение содержания определяемых компонентов в анализируемой газовой среде;

- сбор, обработку, визуализацию, хранение полученных данных, представление полученных результатов в различных форматах.

О бщий вид комплекса приведен на рисунке 1. Структурная схема комплекса приведена на рисунке 2. Пломбирование комплекса не предусмотрено.

Заводской номер комплекса нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку, с последующим механическим креплением на корпусе комплекса. Общий вид наклейки приведен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

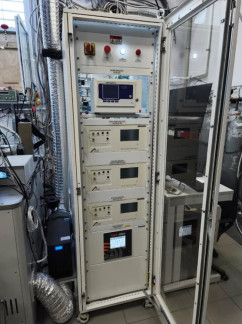

Рисунок 1 - Общий вид комплекса

Рисунок 2 - Структурная схема комплекса

Комплекс аналитический

АКГ-Пурус

АКГ-П.00000.000

Зав. №: 001

220 В ~ 600 Вт

,           2026 г, J
